PRO/E建模画出的齿形怎么不对？(问题已经解决，原因我下面写出来，作为参考

freak

请教下：

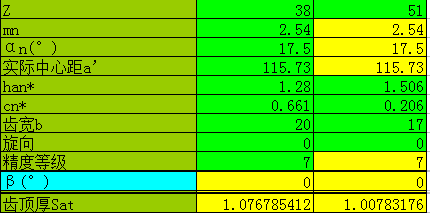

根据手册公式计算的小齿轮的齿顶厚如下：sa=1.0768，

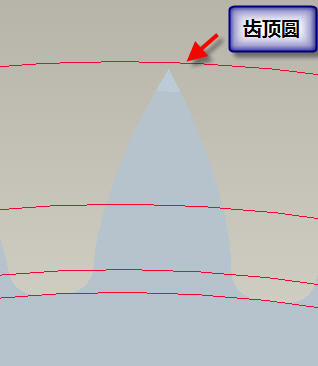

但为何我用参数法变位直齿齿轮再生建模后，发现PROe生成的小齿轮齿尖成一条线了，没有齿顶厚了，如图2：

我用kisssoft生成此齿轮的模型发现好像跟PROe的齿形不同，感觉kisssoft的渐开线形状比proe的要宽些，如下图： ，
请问为什么proe建模的齿顶厚会没有了？急！先谢谢了





问题已经解决，原因我下面写出来，作为参考：
出现这个问题的最主要原因是因为齿轮发生变位以后，齿厚s与槽宽e发生了变化不再是等值的。而发过来的模型中镜像平面的角度为D14=360/(4*z1)，把它定义成了等距；故发生问题。
变位后
齿厚s=m*(pi*2+2*x*tan(alpha))
槽宽e=m*(pi*2-2*x*tan(alpha))
这样齿厚圆弧对应的圆心角angle=(s/(s+e))*360/z
        槽宽圆弧对应的圆心角angle=(e/(s+e))*360/z
发过来的模型应按槽宽圆弧对应的圆心角来计算即D14=angle/2

weihai1028

proe 的参数法模型不对 ！！！！

freak

weihai1028 发表于 2012-3-11 13:02


登录/注册后可看大图

proe 的参数法模型不对 ！！！！

你认为是模型哪里不对？我检查了模型，da，db，d，df与计算值吻合，渐开线公式正确，这样齿形就应该不会有问题

weihai1028

参数法齿轮模型不对   这模型是你自己建立的？还是其他   你可以考究一下齿形渐开线方程

freak

weihai1028 发表于 2012-3-11 14:41


登录/注册后可看大图

参数法齿轮模型不对   这模型是你自己建立的？还是其他   你可以考究一下齿形渐开线方程

这是PTC公司的渐开线参数：
r=db/2
theta=t*45
x=r*cos(theta)+r*sin(theta)*theta*pi/180
y=r*sin(theta)-r*cos(theta)*theta*pi/180
z=0
我以前用过的还有一种：
ang=90*t
r=db/2
s=PI*r*t/2
xc=r*cos(ang)
yc=r*sin(ang)
x=xc+s*sin(ang)
y=yc-s*cos(ang)
z=0
这两种我都试过了，感觉齿形都不对，如果是标准齿轮好像没什么问题，如果是变位长齿廓感觉就有点问题了，这问题我还是第一次注意到

freak

freak 发表于 2012-3-11 14:53


登录/注册后可看大图

这是PTC公司的渐开线参数：
r=db/2
theta=t*45

spur.prt.rar (1.09 MB, 下载次数: 29)

2012-3-11 15:16 上传

点击文件名下载附件

我直接把我模型传上来，麻烦大哥们帮小弟指正！

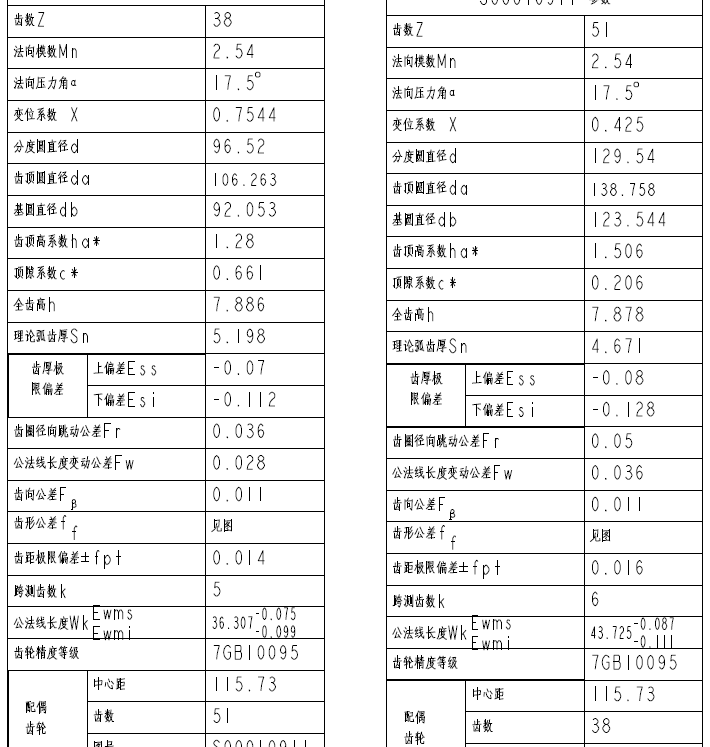

下面是初步设计的一对齿轮副参数：

weihai1028

freak 发表于 2012-3-11 15:19


登录/注册后可看大图

我直接把我模型传上来，麻烦大哥们帮小弟指正！
下面是初步设计的一对齿轮副参数：

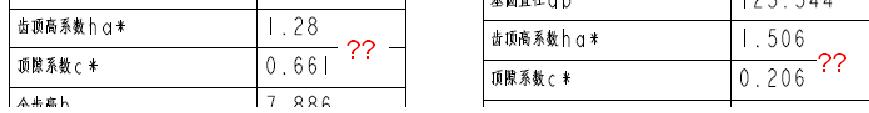

问一下啊 ：你的以上变位系数分配的原则是？？？还有你再计算一下齿顶圆是不是有问题了？

weihai1028

freak 发表于 2012-3-11 15:19


登录/注册后可看大图

我直接把我模型传上来，麻烦大哥们帮小弟指正！
下面是初步设计的一对齿轮副参数：

这齿轮用在什么产品上？？有特殊的要求？为什么都是些非标的参数？

freak

weihai1028 发表于 2012-3-11 16:03


登录/注册后可看大图

这齿轮用在什么产品上？？有特殊的要求？为什么都是些非标的参数？

这个属于隐私不太方便公开，麻烦你先帮我看看

weihai1028

你再算算  发现你的计算好像是有问题的
