小模数蜗杆/塑胶斜齿轮副CAD/CAE系统 试用版及软件介绍

woodee

周四状 发表于 2012-2-3 11:34


登录/注册后可看大图

斜齿电极也要有斜齿导程啊  2D数据输出这一块要有多方面选择 比如数据输出到 记事本 ,Word,Excel等 日本软件 ...

感谢提醒！！
其实数据都有，加上便是。
还有，根据客户的不同要求，也可以根据其使用偏好，分别提供不同的数据形式。

woodee

与UG链接即时更新的参数3D模型设计模式
由于与事先制作好的UG文件组进行了有效链接，每每调整设计参数后，可实现精确（误差不超过0.0001）3D模型的即时更新，直观测量出诸如侧隙、中心距等啮合特性，并根据结果及时修改，直至满意为止。

a. 可以随软件即时更新的精确3D模型：

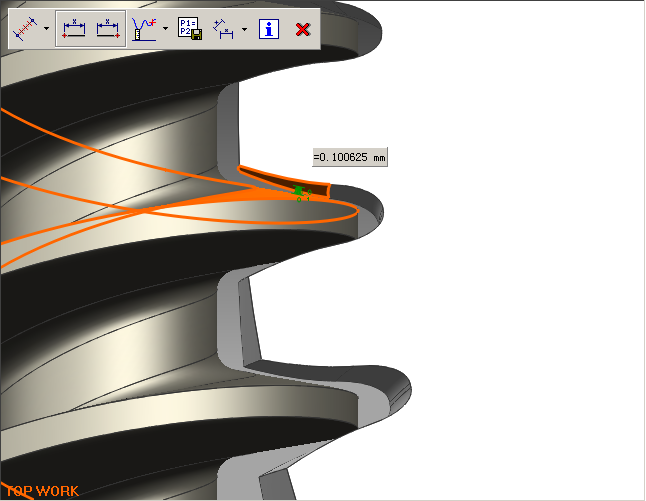

b, 测量验证设计参数，如侧隙：


c. 直观显示出塑胶齿轮的主要参数，外径、根径、公法线：


d. 通过测量有关参数，确认设计输出的正确性，如测量公法线：


e. 亦给出精确的电极齿轮3D模型及主要测量参数供确认：


f. 提供两种加工形式的蜗杆供选择：


g. 精确的量针测量蜗杆M值的3D模型：


h. 计算出精确的最佳车刀摆放角，能够得到最小的车刀后角：


i. 车刀及其刀杆、刀柄，设计和建模都遵循线切割工艺特点，可以方便而精确地做出可重磨使用的成型车刀：


j. 精确的蜗杆铣削模型，能够保证按软件输出制作的铣刀，加工出准确的蜗杆齿形面：


k. 铣刀刃形回转体，用以检查铣刀和蜗杆的正确性、一致性：


l. 将铣刀刃形回转面偏移（offset）0.0001，然后检查其与蜗杆的干涉，可以看到铣刀加工蜗杆的空间包络的瞬时位置线：

从上图也可以理解：所谓“法向”齿形之类，其实是法向视图投影，混同于法向截面刃形，其实是错误的。

woodee

软件徽标：

下边“W”表示worm；
上面图形表示“Gear”，为一7齿斜齿轮的法剖面截形。

woodee

一楼更新，添加了试用版：


欢迎下载试用，并提出改进意见。

周四状

楼主 打不开 单击图标后出现一个对话框说文件丢失ActiveSkin4.3

LXRRXL

与15楼一样的毛病。
请楼主修正

woodee

周四状 发表于 2012-2-8 18:25


登录/注册后可看大图

楼主 打不开 单击图标后出现一个对话框说文件丢失ActiveSkin4.3

可以试一下如下操作：
1. 重新到一楼下载压缩文件，解压到E盘。
2. 打开“WGO.O试用版”文件夹，再打开“ActiveSkin4.3 ”文件夹，复制“actskn43.ocx”文件，粘贴到“C:\WINDOWS\system32”文件夹中。
3. 重新回到“WGO.O试用版”文件夹，双击“WGO.O试用版”exe，试一试。

woodee

LXRRXL 发表于 2012-2-8 19:59


登录/注册后可看大图

与15楼一样的毛病。
请楼主修正

按17楼试试。

周四状

谢谢版主 可以啦

qd520000

下载回来试试
