行星齿轮专用装满滚子类轴承计算软件

hyfjy · 发表于 2021-8-1 17:14

感谢楼上的朋友发布的产品样本，收藏了，谢谢。

wuweiviva · 发表于 2021-8-1 20:05

下载了谢谢楼主的分享

zengxiaodong · 发表于 2021-8-3 08:58

hyfjy 发表于 2021-8-1 17:14
感谢楼上的朋友发布的产品样本，收藏了，谢谢。

不谢！

这是我常用的资料，经常要随手查阅的，你别把它当成广告就可以了。

zengxiaodong · 发表于 2021-8-15 17:03

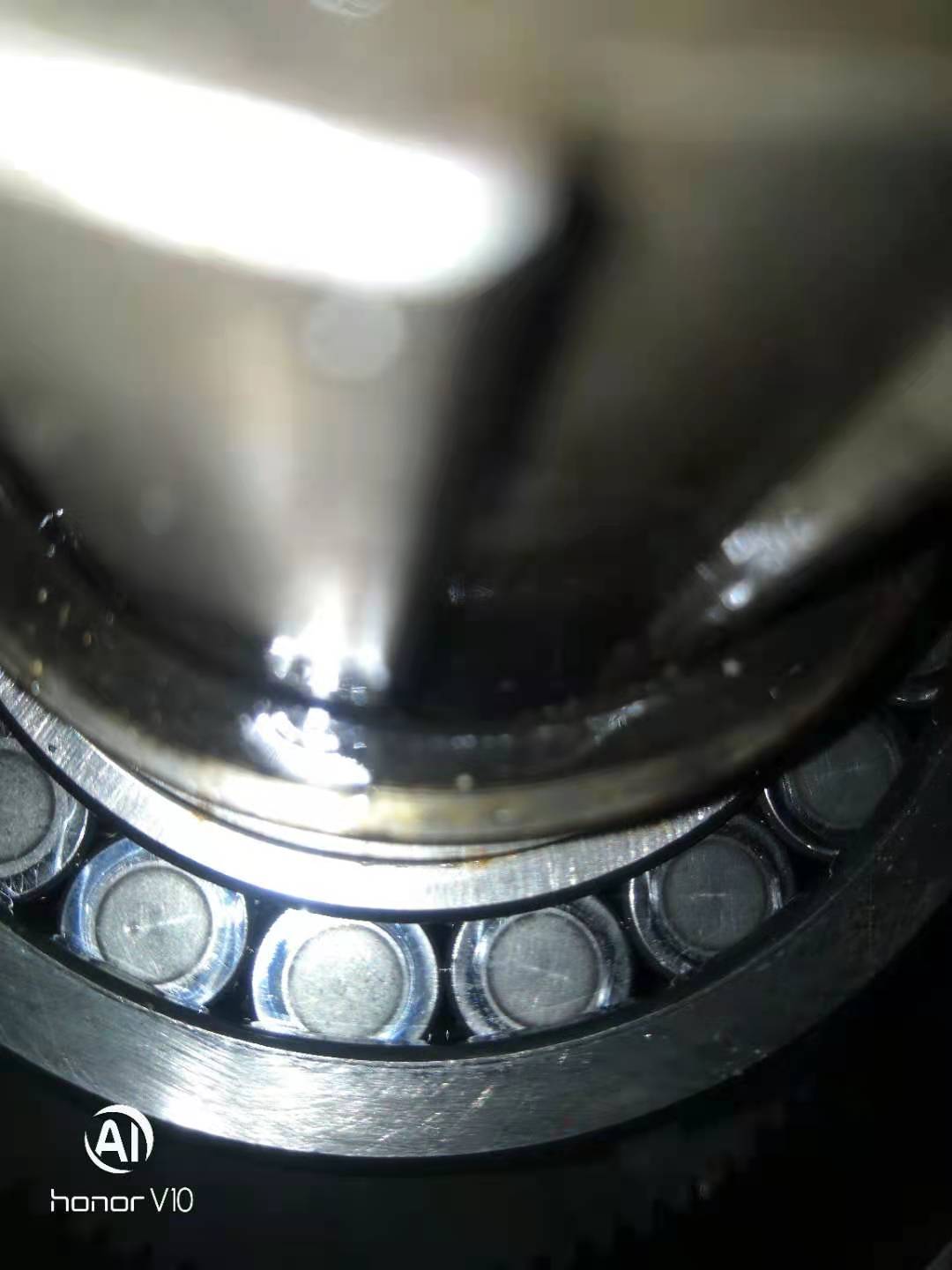

轴向力作用下的满装圆柱滚子轴承，滚子端面情况


hyfjy · 发表于 2021-8-15 21:32

zengxiaodong 发表于 2021-8-15 17:03
轴向力作用下的满装圆柱滚子轴承，滚子端面情况

请注意，满装圆柱滚子轴承不适用于有轴向力的位置，首先就是不允许有轴向力，如果行星齿轮上有稳定的轴向力，那怕是很小，也可能破坏整个系统的平衡，在这样的情况下，应该采用能承受轴向力的承载能力较大的轴承。

寒梅傲雪 · 发表于 2021-8-16 08:11

楼主能发我一份吗？非常需要这款软件，谢谢了！1123255838@qq.com

zengxiaodong · 发表于 2021-8-16 08:46

SL182212轴承，轴向力不超过3000N，这个轴向力是允许的。


zengxiaodong · 发表于 2021-8-16 09:43

经咨询轴承厂家，满装圆柱滚子轴承是可以承受少量的轴向力的，但是要注意外圈的卡簧，不允许用卡簧来承受轴向力。

本例中轴向力小于3000N，而径向力32027N，因此轴向力不到径向力的10%，经过耐久试验证明，轴承工作情况良好。

zengxiaodong · 发表于 2021-9-14 15:23

最终耐久测试结果，轴承工作非常好，甚至手感上比新轴承还好！


zengxiaodong · 发表于 2021-9-14 15:27

中间轴上的满圆柱滚子轴承，理论上是没有任何轴向力的，但是，耐久测试后滚子端面也有摩擦痕迹。
