行星齿轮专用装满滚子类轴承计算软件

    [复制链接]
发表于 2011-6-26 21:50 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
行星齿轮在使用中绕自身轴线旋转,传递的扭矩较大,而内孔如用普通轴承一般强度很受影响,耐用度也不够,故许多设计朋友要用到一种全由滚子组成的“轴承”,在设计这种装满滚子的轴承时,要计算小滚道与大滚道的直径,也就是内孔的直径和支承轴的外径,近期从朋友那里看到有关资料,作了一个小软件,可以方便地计算设计的滚子直径,支承轴直径及内孔直径,并给出常用公差。为增加操作观赏性,还画了相应的图。
打开软件的界面如下:

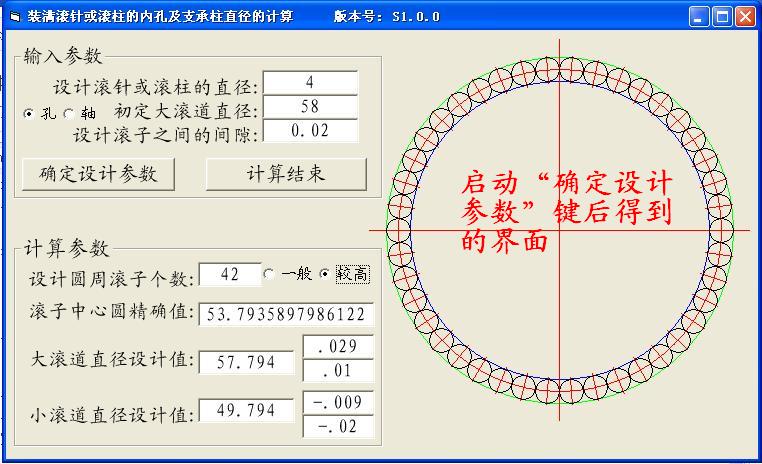

在设定了三个参数:滚子直径,预定大滚道或预定小滚道直径及滚子之间的间隙时,启动“确定设计参数”键后可以得到如下的界面:

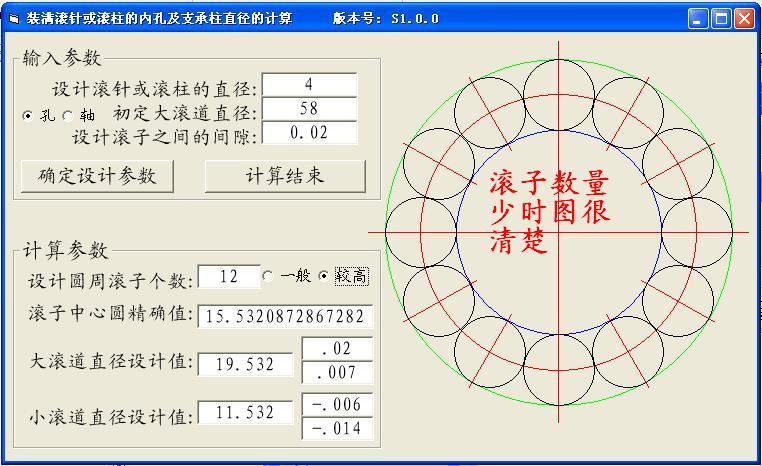

得到的滚子个数(任意可调),滚子中心圆直径(精确值),大滚道直径(经圆整保留三位小数)及小滚道直径(三位小数),大小滚道的公差值,根据资料推荐,一般公差孔取G7,轴取h6;较精密公差,孔取G6,轴取g5(量度小于3150mm),并在右边空白处作出相应成比例的示意图,当改变滚子数量时,下面的所有尺寸联动。





当选择滚子数量与大小滚道合适后,点计算结束键,关闭程序软件,并得到“装满滚子内孔与支承轴计算.DOC”的计算记录文件,除记录所有软件界面上数据外,增加了计算设计轴承的加脂或加油润滑时的最高转速,因为这类轴承的滚子互相有摩擦,故在增大承载力的同时,也牺牲了一些转速。

本次计算的最后界面记录文件如下:

        装满滚针或滚柱的内孔及支承柱直径计算表
    软件设计:hyfjy    计算日期:2011-06-26  计算时间:21:45:10
设计输入参数
    设计滚针或滚柱的直径: 4
    初定大滚道(内孔)直径: 58
      设计滚子之间的间隙: .02
计算输出参数
        设计圆周滚子个数: 12
滚子中心分布圆直径精确值: 15.5320872867282
    滚道大径(内孔)设计值: 19.532
                  上偏差:+ 0 .02
                  下偏差:+ 0 .007
  滚道小径(支承轴)设计值: 11.532
                  上偏差:- 0 .006
                  下偏差:- 0 .014
本次设计选择较高配合公差等级
采用脂润滑时许用最高转速: 7730   r/min
采用油润滑时许用最高转速: 10300   r/min


想试用的朋友可留下邮箱,试用后提出存在的问题将可得到该款软件的最新升级版本。

下面是整理的这类设计的数学模型和本次计算输出文件的压缩文件》

装满滚子内孔与支承轴计算.rar (507 Bytes, 下载次数: 769)

装满滚针或滚柱的内孔及支承轴直径的计算.rar (40.92 KB, 下载次数: 755)




评分

1

查看全部评分

发表于 2011-6-27 09:26 | 显示全部楼层
怎么有人下没人顶呀,顶一个,看看好用不,我当初设计行星边减时没有这么好的软件啊
发表于 2011-6-27 09:29 | 显示全部楼层
怪不得没人顶呢,楼主这也不是计算软件呀,下载这个有什么用啊
发表于 2011-6-27 09:32 | 显示全部楼层
希望楼主能发个俺试试再说啊 313859327@qq.com
发表于 2011-6-27 23:18 | 显示全部楼层
把轴承强度计算加里面吧,不然这个软件没有什么大的用处。

点评

是准备加入其中的,谢谢关注。只根有恒心,慢慢地加入在设计中需要的计算,校核等,最后就是一个有用的软件。  发表于 2011-6-29 20:23
发表于 2011-6-28 00:08 | 显示全部楼层
软件不放进去,谁来顶?
 楼主| 发表于 2011-6-28 21:57 | 显示全部楼层

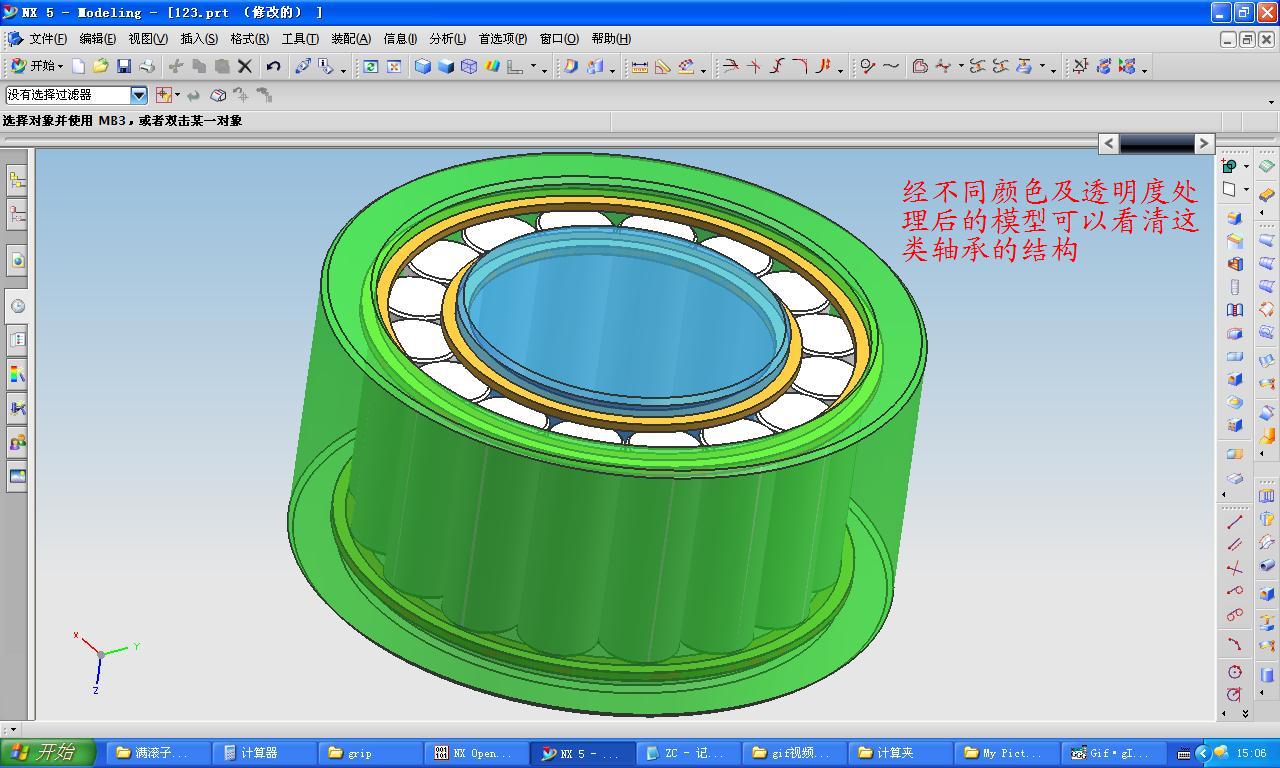

把软件升了一下级,把在UG中进行二次开发的知识用进去,能在设计后软件输出一个二次开发的程序文件,在UG的界面上自动输出设计的“轴承“了:







有个录像文件太大,压缩成二个文件了,如下:

满滚子轴承的结构.part2.rar (1.55 MB, 下载次数: 174)

满滚子轴承的结构.part1.rar (1.91 MB, 下载次数: 158)


收到软件的朋友无论觉得如何,总要谈谈看法才好。谢谢了。那怕是尖锐地指出软件的不足也是对作者的支持呢。先谢过了。





评分

1

查看全部评分

发表于 2011-6-29 08:01 | 显示全部楼层
楼主,发一个,slj140121@126.com
发表于 2011-6-29 09:50 | 显示全部楼层
楼主可否发我一下,552017702@qq.com
发表于 2011-6-29 10:45 | 显示全部楼层
我顶一个,先下了再看一下
