求插结合齿圈的毛刺去除方法

竹枝2010 · 发表于 2011-4-4 17:57

您需要登录才可以下载或查看，没有账号？注册

x

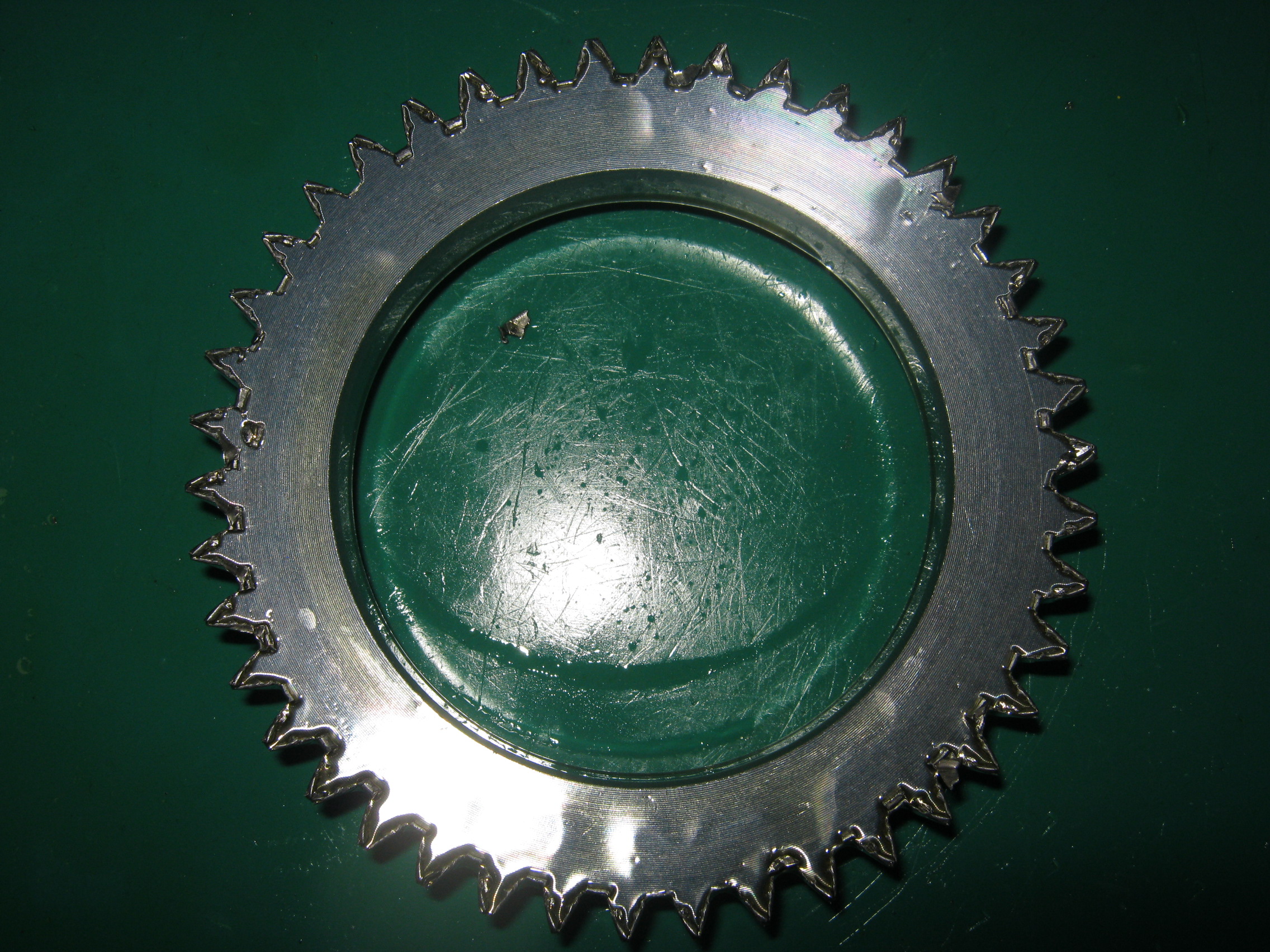

速求各位大侠在加工结合齿圈时插齿留下的毛刺方法，工艺及工装等。

zqtaibang · 发表于 2011-4-4 18:55

在车床上用车刀车吧。

hyfjy · 发表于 2011-4-4 19:57

平面状的毛剌用平面型的刀具去括，如果是倒尖角产生的毛剌好像只能人工用锉刀去除了，这里是马虎不得的。

天行健 · 发表于 2011-4-4 20:28

你楼主这个是什么材料，怎会有这么多得毛刺，我们做不锈钢都不会这样。看图估计是刀具有问题。

dyj · 发表于 2011-4-4 21:23

首先确定材料硬度是不是适合切削得范围，169～217HBS,组织中铁素体是不是太多，造成粘刀。在插齿过程中是否可以设计刮刀边插齿边刮削，在毛刺形成初期就刮掉，不会造成这么大的毛刺。

dyj · 发表于 2011-4-4 21:24

另外，车床车削不是办法，会把毛刺挤到齿槽里面去得。

364789449 · 发表于 2011-4-4 21:58

各楼主~哪你们还有什么好的方法来去毛刺？现在我们滚齿后也是用工人打毛刺真是浪费人力，有没好的工装来进行工作提高生力方面的急需？？？？？？？？？？请大侠明指路向~

竹枝2010 · 发表于 2011-4-4 22:03

回复 dyj 的帖子

用车刀是可以去除，但又需要占用车床，不知各位有没有简易而且有效地办法或者工具啊？

竹枝2010 · 发表于 2011-4-4 22:06

回复天行健的帖子

请问你们工厂是用啥方法去除毛刺啊？

杨大侠 · 发表于 2011-4-4 22:54

楼主加工的齿轮毛刺这么多，估记滚刀用得过钝或材料过软吧。
