求助：如何取取小齿数齿轮的齿根圆？

lgp321 · 发表于 2022-12-16 17:00

您需要登录才可以下载或查看，没有账号？注册

x

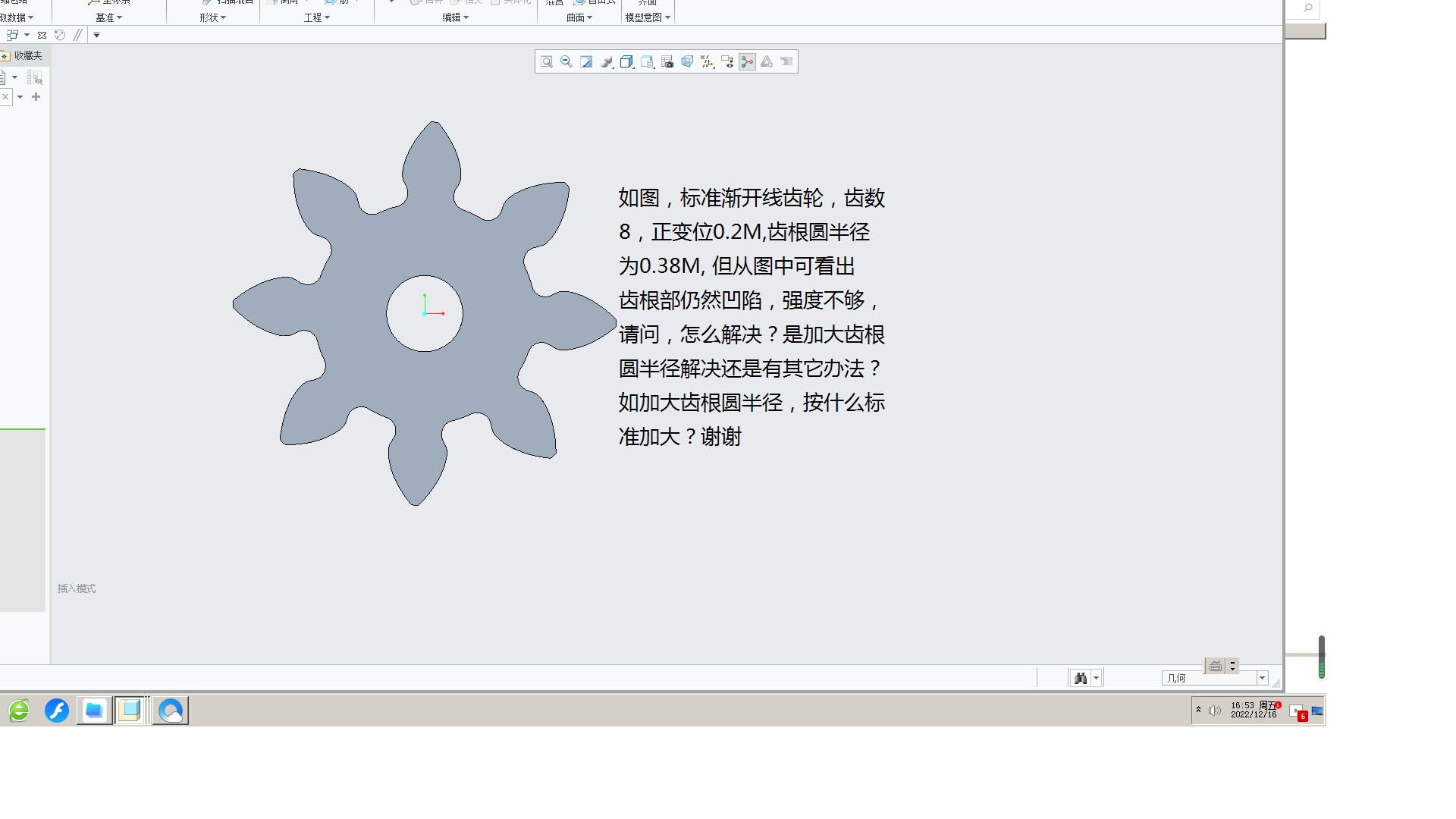

对于标准渐开线小齿数齿轮，即使正变位，齿根仍然强度不够，见下图，请指教，谢谢

tower_cqu · 发表于 2022-12-19 10:26

变位系数要加大。

HBTIANZE · 发表于 2022-12-20 17:19

齿形明细有根切，加大变位系数是个办法。

michaelyang · 发表于 2022-12-21 08:48

齿形明细有根切，加大变位系数是个办法。

fzh1987 · 发表于 2022-12-21 10:05

加大变位系数是个办法

lgp321 · 发表于 2022-12-21 15:25

变位系数已经为+0.2，再变大，齿顶圆都没了，或是变成尖的了

lgp321 · 发表于 2022-12-21 15:42

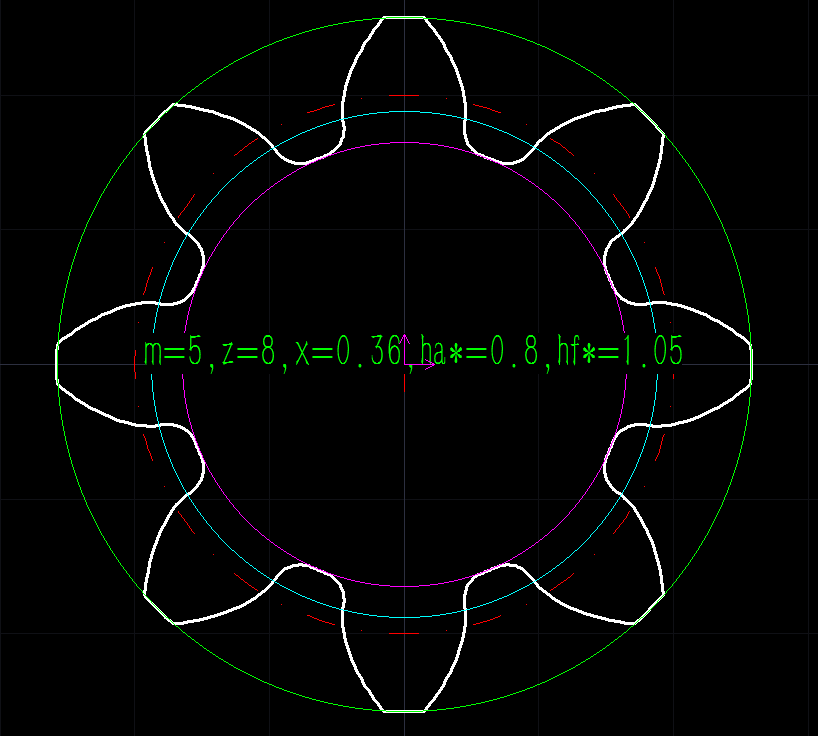

看上面的办法，应该是加大变位系数，为防止因加大变系数而导致齿顶高不见了，把齿顶系数由1.0改成0.8，对吧

lgp321 · 发表于 2022-12-21 15:48

再问一下，因为平时很少用到或见到短齿轮，那短齿小齿轮(HA=0.8M,HF=1.05M)和正常大齿轮(HA=1M,HF=1.25M),能正常啮合转动吗？还有，为什么平时很少见到短齿，是不是短齿有什么缺陷？

1132566151 · 发表于 2023-1-3 20:07

楼主考虑过双模数的齿轮没？双模数齿轮虽然老但是管用啊

HBTIANZE · 发表于 2023-1-4 08:49

楼上的建议不错，楼主可以考虑一下。
