用编程方法解决精密滚子链轮中链轮的作图

hyfjy · 发表于 2010-7-7 20:24

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

近期有任务搞一个精密滚子链传动，也就用这个机会把链轮作图的问题变成了程序，程序是用QB编写的，第二步就可以用VB编出有界面的计算软件了，目前先发到网上，有兴趣的同仁可以试试，操作方法如下：
打开软件，是DOS的界面，首先提出要求输入的是径节，提示文字用汉语拼音表示，代号是“P”，输入P值回车，接着输入的是滚子直径，输入后回车再输入链轮的齿数，回车就可以得到链轮进行三圆弧一直线作图的全部计算数据了。接着提示点与点之间的间隔，软件默认间隔为0.1mm，再回车后计算就全部结束了。
结束后在放该软件的文件夹内有四个输出文件，一是记录计算参数的输出文档，是WORD格式的；还有就是在CAXA中可以直接打开的样条线文件，用CAXA可以直接打开，记录的是一个齿槽的完整样条线，阵列后就可以得到该链轮的平面齿形图，如果使用CAD的话，要对文件进行处理，不能有空格和最后的Z座标，取消后可以在CAD中输出一个齿槽的样条线；用UG的朋友在UG中可以打开用于UG的样条线得到一个齿槽；用PROE的朋友可以打开用于PROE的样条线，用SW的朋友可以把UG开头的文件的扩展名改为“.txt”后就可以用SW软件打开了。
三维图中作图后就可以得到令人满意的链轮模型了。

小软件如下，下载的同仁别忘了顶一个哦，有了问题也欢迎在本题中提出。

LL.rar (29.88 KB, 下载次数: 357)

hyfjy · 发表于 2010-7-7 21:21

举一个例子：
节距为15.875，滚子直径为10.16，15个齿的链轮，输入后有如下的界面：

回车结束后得到四个文件，计算文件记录如下：

链轮齿形计算文件
软件编制：hyfjy
计算日期：07-07-2010
输入参数：
节距 p= 15.875             滚子直径 D= 10.16          链轮齿数 Z= 15
计算输出参数：
分度圆直径  do= 76.35453272281308    FEN DU YUAN ZHI JING
齿顶圆直径  Do= 83.57600302581942    CHI DING YUAN ZHI JING
齿根圆直径  D1= 66.04373292312044    CHI GEN YUAN ZHI JING
最大弦长 LA= 65.68193844389778    ZUI DA XUAN CHANG
齿槽半径    r= 5.155399899846316    CHI CAO BAN JING
相联圆弧半径r1= 13.28339989889264    XIANG LIAN YUAN HU BAN JING
齿尖半径 r2= 6.93248748821302    CHI JIAN BAN JING
齿槽半角  α/2= 51 度    .8901179185171081 弧度 CHI CAO JIAO ZHI BAN
相连圆弧角  β= 14.26666666666667 度 .2490003066178577 弧度  XIANG LIAN YUAN HU JIAO
齿形半角  γ/2= 12.73333333333333 度 .2222385914206113 弧度  CHI XING JIAO ZHI BAN
齿廓直线段  FG= .7738345934602692 CHI KUO ZHI XIAN DUAN
中心距    OO2= 12.59839990768432 ZHONG XING JU
第一座标点  A1= 6.316642373981114 Y1= 5.115116137852911 01 DIAN ZUO BIAO
第二座标点  A2= 12.32309464278642 Y2= 2.619354626404951 O2 DIAN ZUO BIAO
      计算结束时间：20:32:33

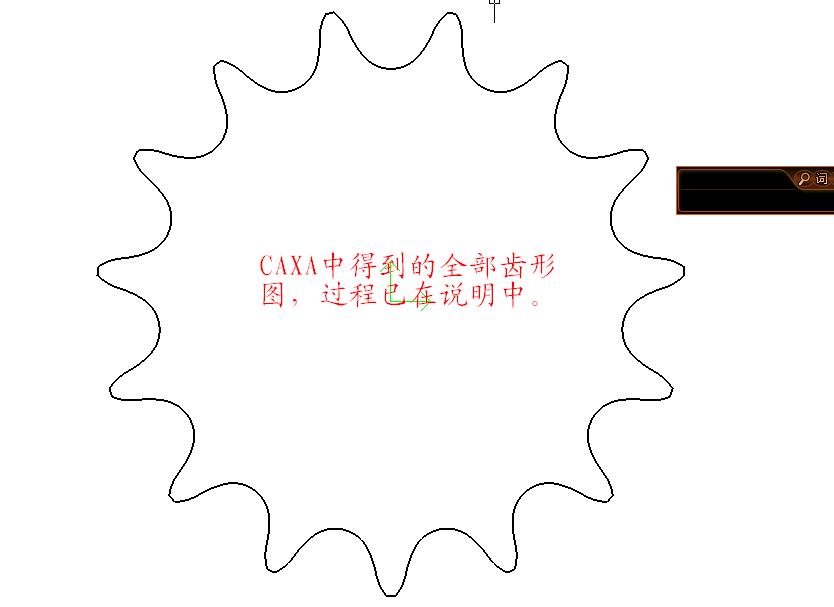

做出的CAXA图象如下：

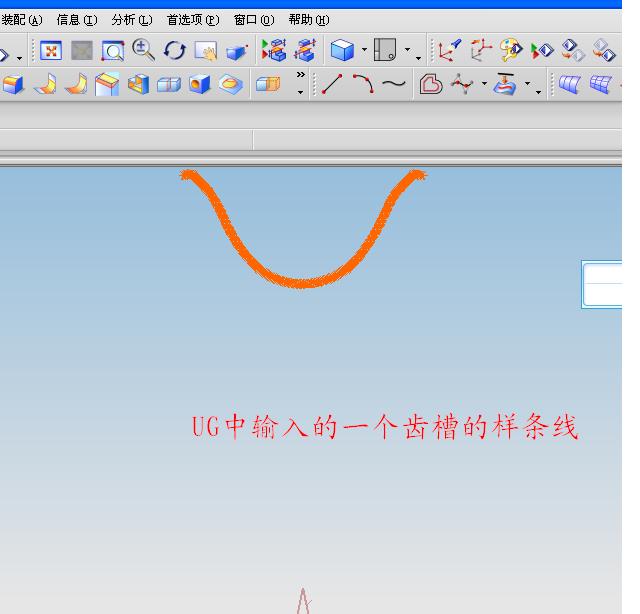

UG中的样条线输入后图象如下：

PROE中的三维建模如下：

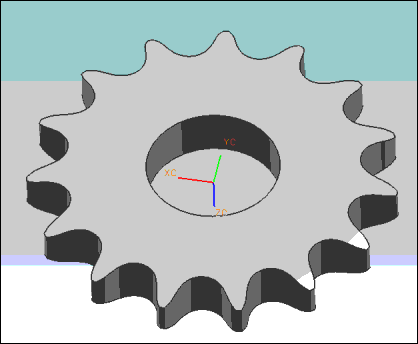

再传一个UG5所建的模型，有兴趣的同仁可以下载解压后在UG5及以上版本中打开。

15.rar (175.35 KB, 下载次数: 80)

wangyingjixei · 发表于 2010-7-8 19:44

楼主高手呀不错的软件就是能不能把软件界面完美下拼音换成汉字期待大师的改进版

hyfjy · 发表于 2010-7-8 19:50

回复 wangyingjixei 的帖子

第二步的工作是用VB编出有界面的小软件，希望同行们试用本款初级版后提出使用中的问题，也请把使用后建模的作品发上来，有作品的同仁将首先得到新版软件。谢谢。

jhkd1984 · 发表于 2010-7-12 14:10

下载试一下谢谢

wtony · 发表于 2010-7-13 22:30

caxa如何作图啊

hyfjy · 发表于 2010-7-14 20:53

回复 wtony 的帖子

把软件输出的带“CAXA.DAT"的文件直接用CAXA打开，可以得到一个齿槽的齿形样条线，点击后进行阵列，在下面取齿数，回车后再点图面中心，立马可得全齿的链轮齿形平面图了。谢谢关注。
如果是用CAD的同仁，可以对这个文件进行处理一下，去除所有的空格及Z座标，取所有的点一次性输入到CAD样条线中，这个样条线也就立刻出现了，然后再进行阵列。
三维软件的操作很类似，不多说了。

hfc001 · 发表于 2010-7-15 10:59

P6.35 d3.3 Z14 做不出来

hyfjy · 发表于 2010-7-15 21:04

P6.35 d3.3 Z14 做不出来
hfc001 发表于 2010-7-15 10:59

登录/注册后可看大图

不会的吧，我试了一下，计算输出的参数如下：

链轮齿形计算文件
软件编制：hyfjy
计算日期：07-15-2010
输入参数：
节距 p= 6.35  滚子直径 D= 3.3          链轮齿数 Z= 14
计算输出参数：
分度圆直径  do= 28.53664053863449    FEN DU YUAN ZHI JING
齿顶圆直径  Do= 31.37716734274793    CHI DING YUAN ZHI JING
齿根圆直径  D1= 25.12014060080213    CHI GEN YUAN ZHI JING
最大弦长 LA= 24.96219042925205    ZUI DA XUAN CHANG
齿槽半径    r= 1.708249968916178    CHI CAO BAN JING
相联圆弧半径r1= 4.34824997010827    XIANG LIAN YUAN HU BAN JING
齿尖半径 r2= 2.25943501235173    CHI JIAN BAN JING
齿槽半角  α/2= 50.71428571428572 度    .88513126351141 弧度 CHI CAO JIAO ZHI BAN
相连圆弧角  β= 14 度 .2443460952792061 弧度  XIANG LIAN YUAN HU JIAO
齿形半角  γ/2= 12.42857142857143 度 .2169194927478667 弧度  CHI XING JIAO ZHI BAN
齿廓直线段  FG= .2420159769067769 CHI KUO ZHI XIAN DUAN
中心距    OO2= 4.091999972343444 ZHONG XING JU
第一座标点  A1= 2.043355006745518 Y1= 1.671616081132947 01 DIAN ZUO BIAO
第二座标点  A2= 3.989404989684874 Y2= .9105556555950759 O2 DIAN ZUO BIAO
      计算结束时间：20:53:13

打开CAXA后也能得到一齿图，阵列也没问题。如图：

再把计算输出的所有文件都传给你看看。

P635D33Z14.rar (24.49 KB, 下载次数: 37)

新建文件夹.rar (29.06 KB, 下载次数: 40)

103432391 · 发表于 2010-7-16 08:36

楼主,下载后无法打开,错码!请问是什么原因?
