压力角、模数不等的圆柱齿轮啮合

woodee

通常齿轮啮合的条件为：m1=m2；a1=a2。
事实上，一般性的条件是，两个齿轮的法向齿距相等，即：m1*cosa1=m2*cosa2。
当分度圆上压力角相等时（a1=a2），m1=m2才是必须的。

下面就给出压力角、模数不等情况下的圆柱齿轮啮合的无侧隙啮合方程：


再给一对直齿轮副啮合实例的图片说明
Z1：an=20，   N=17，Xn=0.1，Tr=1，m=1；
Z2：an=14.5，N=22，Xn=0.3，Tr=1，m=0.9706088014。

nymail

不错，好东西:)

zhoulei24258

版主您能不能把你这些代表什么都写出来啊？
有点看不懂
谢谢

woodee

原帖由 zhoulei24258 于 2008-10-19 18:02 发表


登录/注册后可看大图

版主您能不能把你这些代表什么都写出来啊？
有点看不懂
谢谢

a压力角，x变位系数，Tr齿厚系数，N齿数。

woodee

eming507请下载上例子里的3D模型：

eming507

原帖由 woodee 于 2008-10-19 11:47 发表


登录/注册后可看大图

通常齿轮啮合的条件为：m1=m2；a1=a2。
事实上，一般性的条件是，两个齿轮的法向齿距相等，即：m1*cosa1=m2*cosa2。
当分度圆上压力角相等时（a1=a2），m1=m2才是必须的。

下面就给出压力角、模数不等情况下的圆 ...

你好
我怎么算出来的中心距是19.6484啊
实际啮合角是25.1519度

[ 本帖最后由 eming507 于 2008-10-19 19:42 编辑 ]

chen_yh

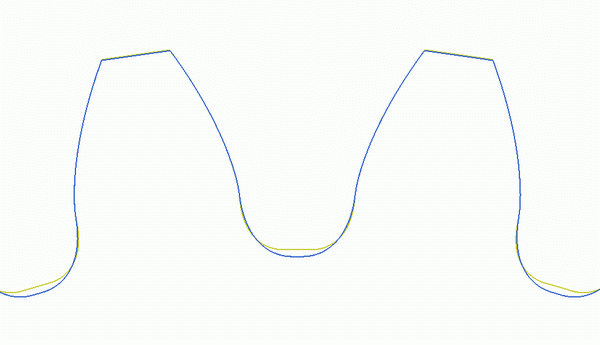

看看我画的图。

[ 本帖最后由 chen_yh 于 2008-10-20 20:21 编辑 ]

woodee

原帖由 chen_yh 于 2008-10-20 20:18 发表


登录/注册后可看大图

看看我画的图。5577

我按你的画了一下，Xn更精确了点，=-0.0697025。
看来方法基本相同：

nymail

感谢高手的详细解释

gjc2248940

有点意思，顶一下
