SH3---剃齿刀计算程序(含滚刀校验,曲率计算,功能齐全)

zjzhangyx

剑锋也在用你给的软件吧

刀疤五

有用户问：剃刀设计为什么要考虑滚刀参数？
我的回复：输入滚刀法向齿形参数后，程序会显示真正的滚后剃后的工件端面形状，准确地计算出，滚后和剃后的渐开线终止圆（即齿轮的有效顶圆），剃后渐开线起始圆（即剃齿SAP直径），这两个数据是很重要的，影响剃刀与工件啮合时的重合度，程序中还有一个输入框是：曲率超越量，此框中的内容不影响重合度的结果，重合度准确后，才好平衡剃齿法设计剃刀。这就是所谓滴滚剃搭配，可以说，剃刀程序包含了一个简化的滚刀校验程序。

xibeilong

剃刀程序包含了一个简化的滚刀校验程序

刀疤五

回复 3264507 的帖子

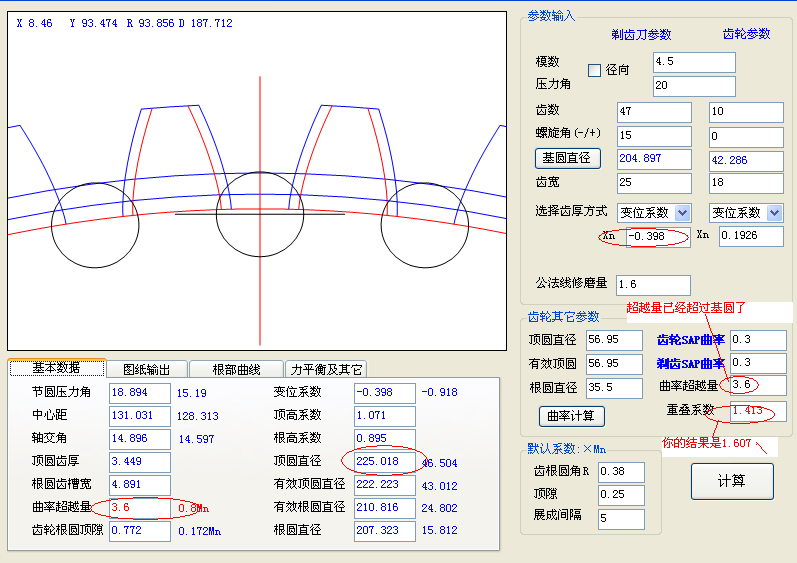

与你的程序验证,结果见上两图.
你的剃刀超越量3.6,太多了.重合度结果不一致.
用力平衡分析,新刀变位系数取-0.7,比较合适

刀疤五

回复 xibeilong 的帖子

虽然是简化的滚刀程序,但为了计算滚后和剃后的渐开线终止圆（即齿轮的有效顶圆），剃后渐开线起始圆（即剃齿SAP直径），绘制滚后真实端面图形等等,计算量是很大滴

xibeilong

洪都诺夫斯基 发表于 2011-7-8 21:34


登录/注册后可看大图

回复 xibeilong 的帖子

虽然是简化的滚刀程序,但为了计算滚后和剃后的渐开线终止圆（即齿轮的有效顶圆） ...

强烈要求洪大侠分享一下你的成果！

刀疤五

回复 xibeilong 的帖子

我想先大家一起交流，验证。现在应还有很多问题滴。
目前，好象感兴趣的人不多。郁闷！
等程序完善了，是会共享出来。而且时间不会很长。

austin_8888

发出来瞅瞅！:)

ranxueping

你是卖你的小软件是吧？

刀疤五

ranxueping 发表于 2011-7-12 08:13


登录/注册后可看大图

你是卖你的小软件是吧？

不是的，老用户都是免费使用的，完会滴免费。
