求助滚齿去毛刺装置

berry · 发表于 2010-7-22 12:17

你好能吧你们的图片或草图发张，学习学习，BERRYVVP@YAHOO.COM.CN谢谢

rever · 发表于 2010-7-23 15:14

回复 学徒2009 的帖子

我们公司的都是小模数滚齿机，可能跟你们的都不一样。
十分抱歉，我们公司关于文件管理很严，这类工艺文件都是没办法传出来的。
不好意思。

cuizhili · 发表于 2012-1-4 12:17

能否也给我发个图片呢，学习一下。谢谢啦，邮箱cuizhiping@126.com

godlove7 · 发表于 2012-2-7 19:30

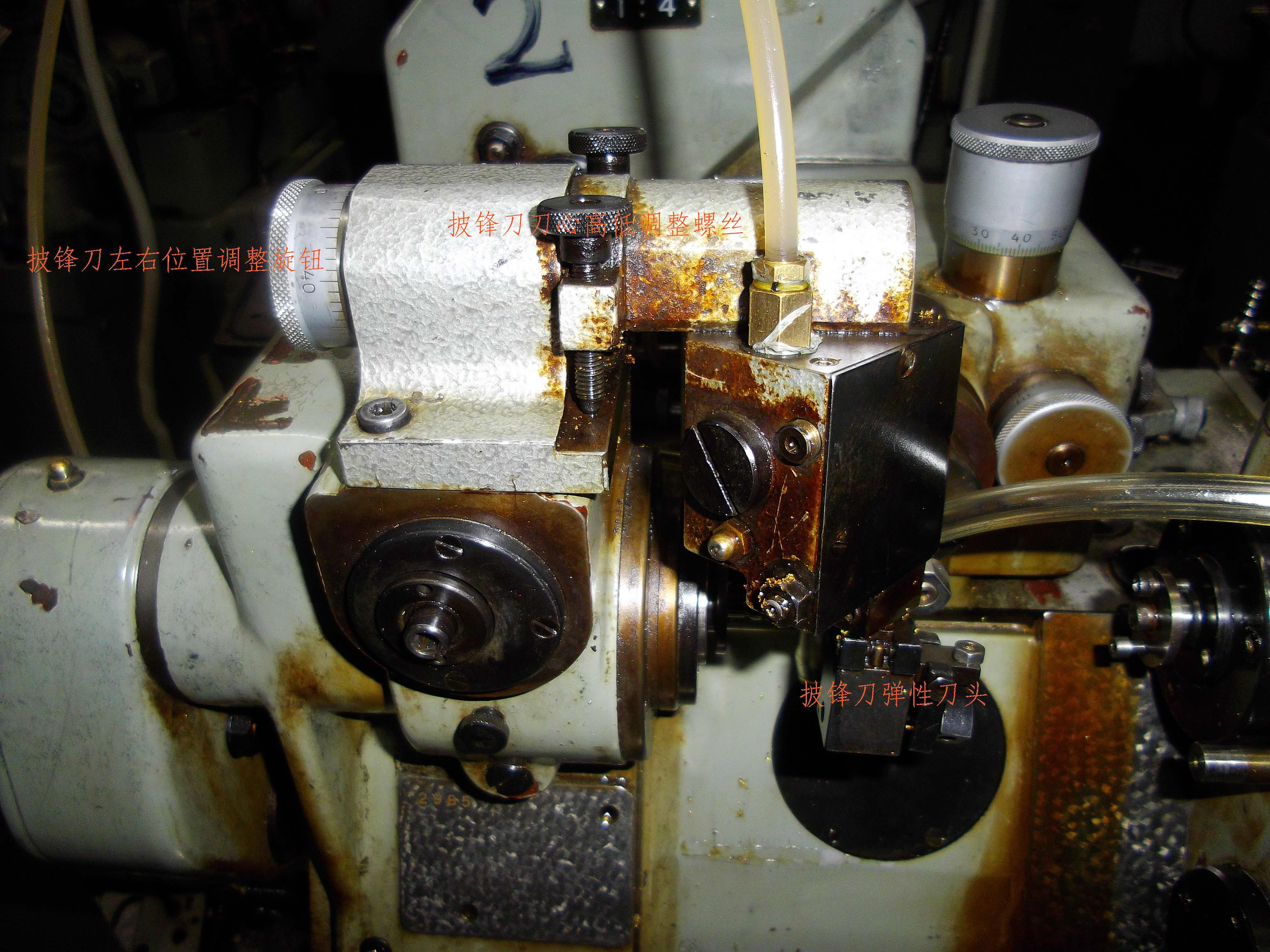

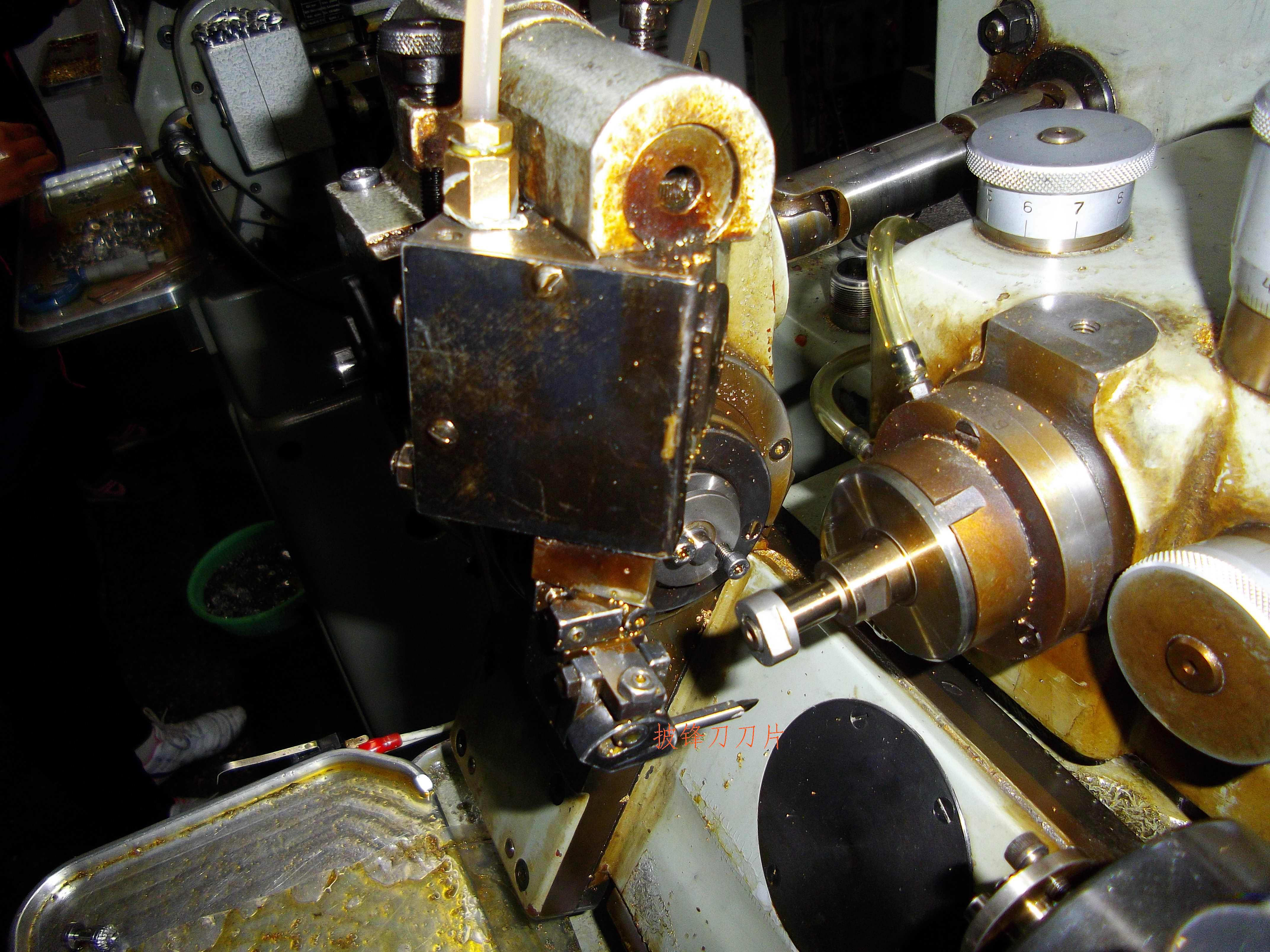

我们公司40多台瑞士瓦里小模数滚齿机都是采用液压弹性去披锋装置，效果非常好夹紧产品时候披锋刀装置油压关闭并消退，弹簧把刀头装置顶到贴近产品产生披锋的侧面，滚刀在切削到产生披锋的位置所产生的披锋同时被披锋刀切削掉，达到机上去披锋，刀头抬起，披锋刀装置加压强制抬起披锋刀头。但是这个针对于高速滚齿机和有效，对于低速滚齿机去披风效果不是很好，因为齿轮转动太慢，披锋除去刀具达不到切削速度。

kchang0917 · 发表于 2012-3-21 20:02

希望大家不要吝惜，发张草图就好，谢谢

dongjingzhiji · 发表于 2012-3-22 08:59

本帖最后由 dongjingzhiji 于 2012-3-22 09:14 编辑

原版草图在此，呵呵

现在W90有数控版了（再也不用挂轮了），可以用两把滚刀去毛刺。
两把刀要一样哦（最好都是AA精度的），安装的时候一正一反。
这样即使齿轮齿数较少，转速低也无妨。

视频中30秒起至1分28秒之间，演示了几遍双刀去毛刺的功能：

第一把滚刀先逆时针旋转切削齿轮左端，然后抬刀并窜动到第二把刀，
刀轴反转（顺时针），继续从刚才的切口进入（不会有毛刺了）完成齿轮。

如果无法播放，请点击此处在新窗口打开

WY小薛 · 发表于 2022-7-19 15:44

fxbgear23 发表于 2007-11-4 13:20
现在很多厂家选择用装在滚齿机上来在线去毛刺，这种装置对于专机很适合，但是对于经常要调整品种的，调整起 ...

您好，请问这种装置有图，或者有厂家的联系方式吗？是否稳定？

daich2148 · 发表于 2022-7-20 19:12

这种去毛刺装置，没有专业厂家生产是机床厂附属机构。

daich2148 · 发表于 2022-7-22 18:57

我有南二，重庆，秦川滚齿机去毛刺装置全套图。

7774165 · 发表于 2025-3-19 09:22

能发我份吗。7774165@qq.com
