齿轮异常磨损

PeTeKe

各位大佬，新年好

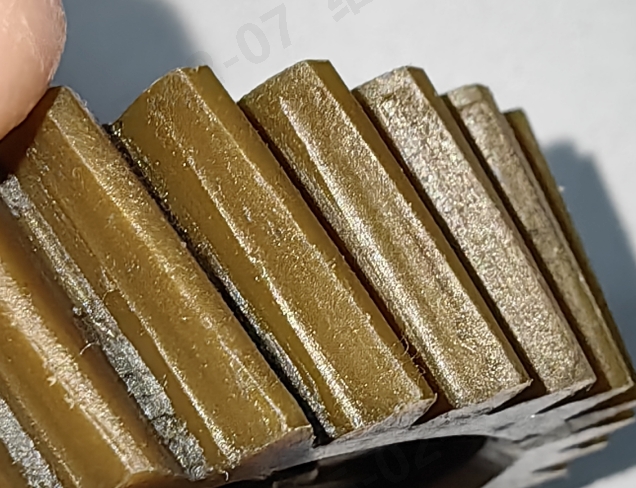

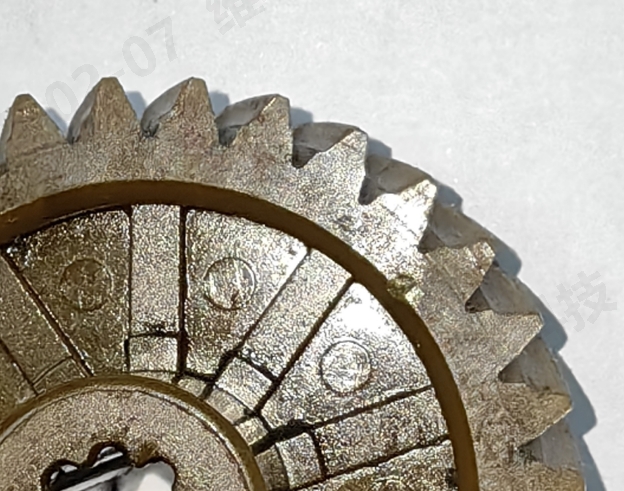

我有一对斜齿轮在做耐久实验时，实验模式是，正转负载运行20S，反转运行20S，齿轮出现磨损，磨损的区域有些奇怪，有两点：

第一点： 磨损不对称，一个齿面有一个齿面没有，
第二点：磨损的齿面，磨痕是曲线状，而且每一个齿都有一样的磨损
参数如下：
小齿轮： 材质 -铁 模数-1.4 螺旋角-右16.5 齿数-9 变位系数-+0.55
大齿轮： 材质-PA66+30%玻纤 模数-1.4 螺旋角-左16.5 齿数-31 变位系数-+0.55
中心距： 30.65

fzh1987

螺旋角不匹配？

PeTeKe

fzh1987 发表于 2025-2-7 14:03
螺旋角不匹配？

还在排查

190672408

有具体的齿轮齿顶高，齿根圆，公法线数据吗

PeTeKe

190672408 发表于 2025-2-7 14:51
有具体的齿轮齿顶高，齿根圆，公法线数据吗

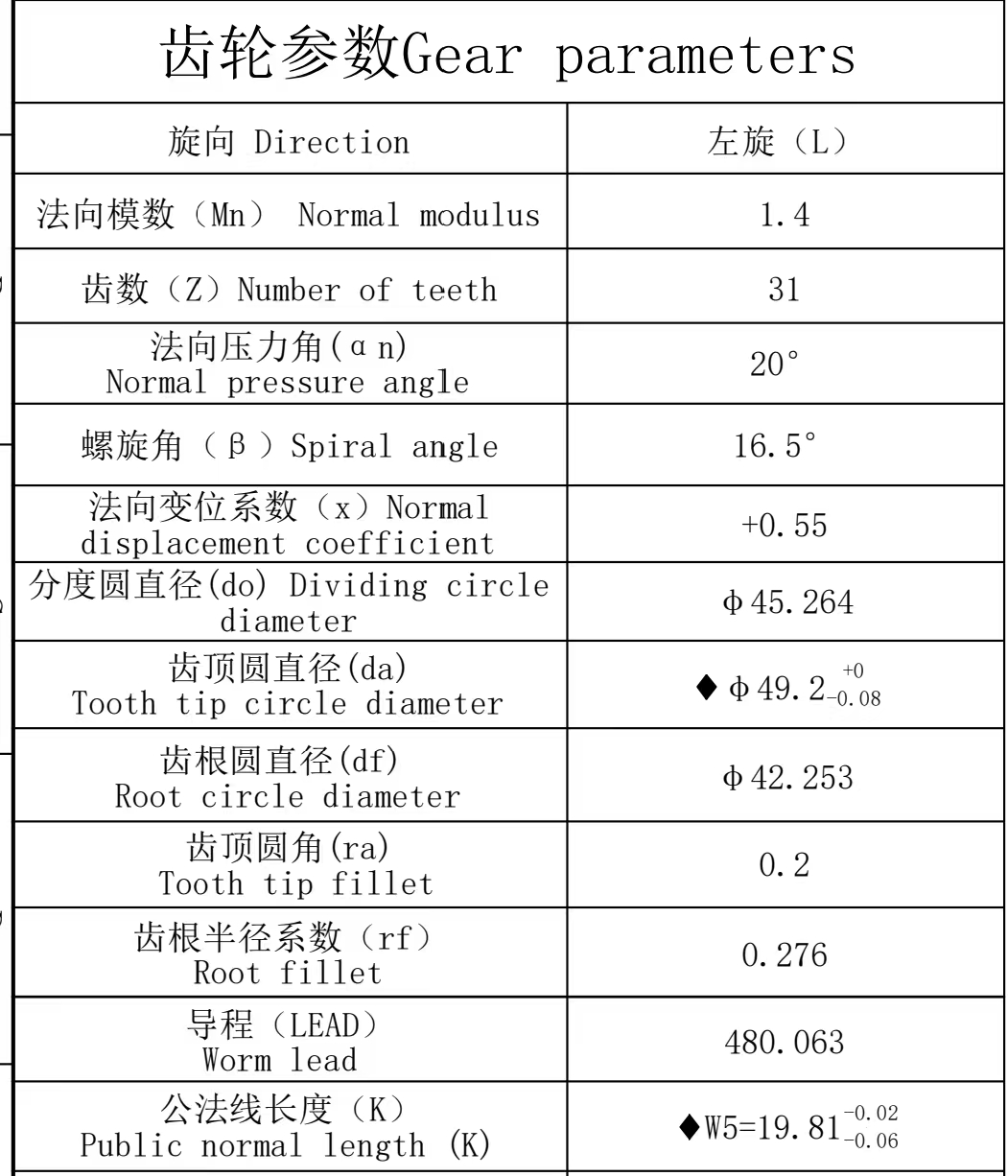

齿轮参数

190672408

PeTeKe 发表于 2025-2-7 15:12
齿轮参数

你计算结果里面你的侧隙是多少

狂奔的蜗牛8585

运行负载，温度怎么样？

hxhzzg1

对手件金属齿轮要用硬齿面，初步分析，应该是金属齿轮磨损了，导致传动效率降低，摩擦力加大，塑料就被慢慢剥皮了

yzmisi

塑齿定位情况如何？提出疑虑

michaelyang

运行负载，温度怎么样？
