非标花键急求解决方案，在线等，急急急！！！

wtony

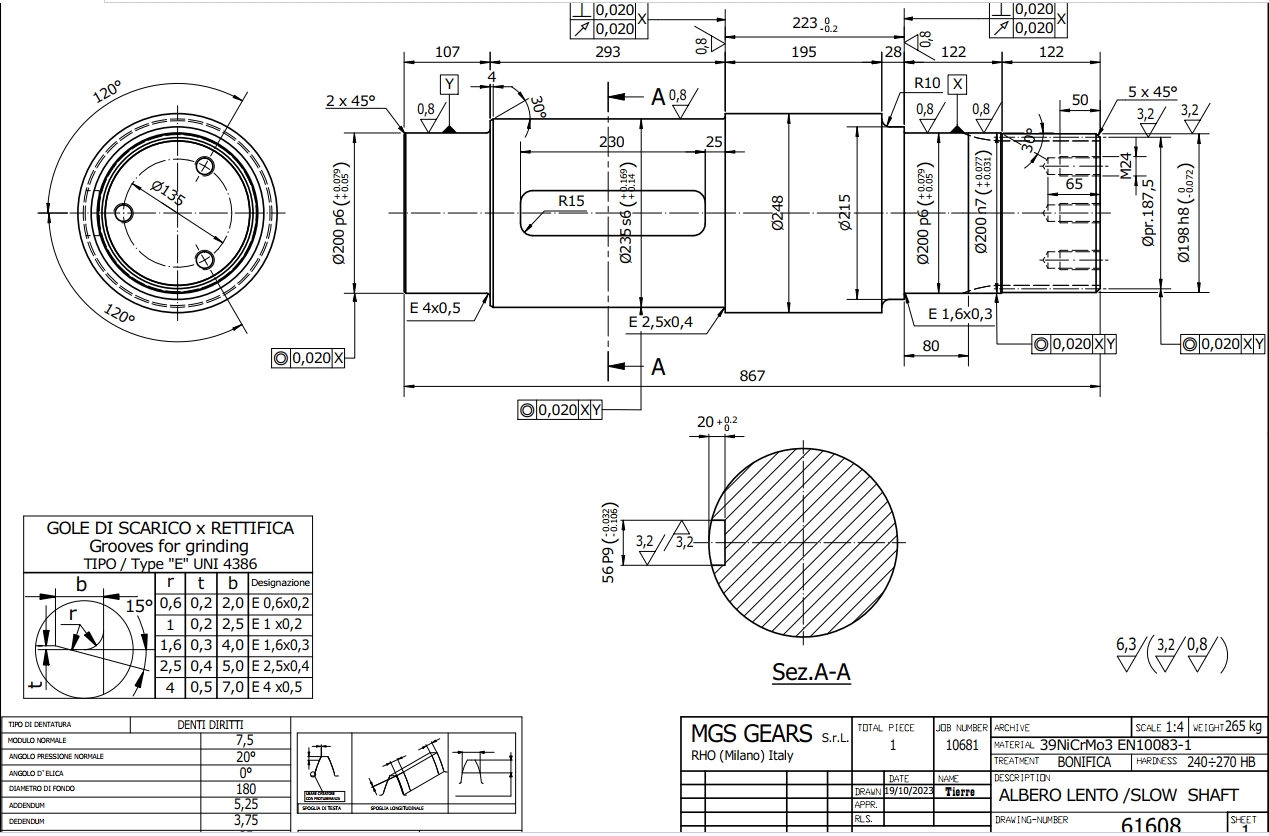

一个客户发来一个20度的花键，目前公司没有人能会计算这个花键的和画图，这个是什么标准的，请大神出出主意

wtony

急求这个怎么计算

DD99

看在楼主诚实的份上说一下吧。一个公司没有会弄这个花键的人也可见贵公司的技术实力了

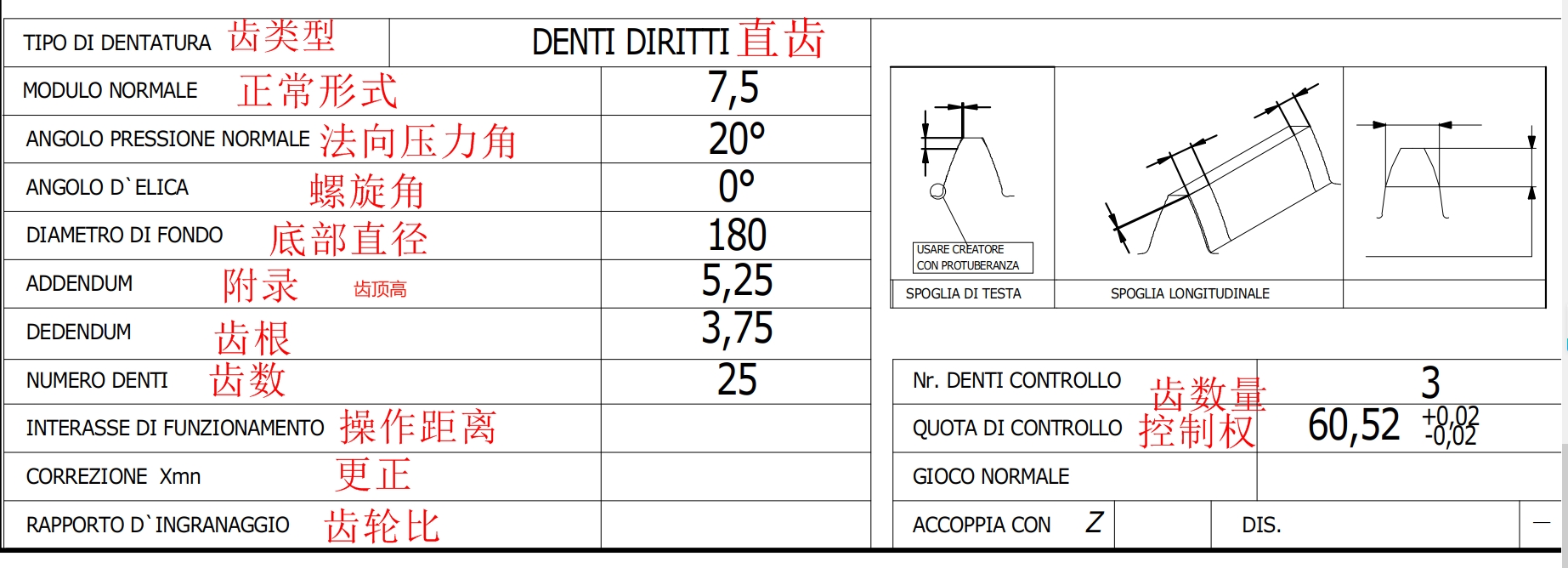

只要把各参数弄清楚就行了：m7.5,a20,z25,da198,df180,w3=60.52(换算成变位系数x0.4954），到此应该可以了吧。

wtony

DD99 发表于 2025-1-20 11:50
看在楼主诚实的份上说一下吧。一个公司没有会弄这个花键的人也可见贵公司的技术实力了
只要把各 ...

因为我们不是做这个的，我们做的普通的机加工和电器销售，这个是客户外采的，外加工单位的人员也不会，这个标准似乎都找不到对应的

wtony

DD99 发表于 2025-1-20 11:50
看在楼主诚实的份上说一下吧。一个公司没有会弄这个花键的人也可见贵公司的技术实力了
只要把各 ...

这个外协加工单位的按照这个尺寸，加工单位的线切割或者插齿都做不了，找不到对应的数据，主要是这个问题

jrg_shiyuwei

wtony 发表于 2025-1-20 13:24
这个外协加工单位的按照这个尺寸，加工单位的线切割或者插齿都做不了，找不到对应的数据，主要是这个问题 ...

这个参数都有了，怎么加工不了呢？只是这个花键是非标花键而已

XHSZCK

订购一把花键滚刀，按图纸要求滚齿（控制滚刀直径）

木木丶夕

E22-141 看看公司有没有刀具，没有刀具需要订刀

攻城狮

这是齿轮，我们一般内齿做成齿顶高系数0.7齿根高系数0.5，你这个是外齿么，把参数放到kisssoft里，按花键自行输入算下就出来了

wangzehui80

用铣床加工，用模数7的代模数7.5，到齿深后转动分度头再铣另一面测公法线。
