如何通过点云数据生成高质量的齿面模型

TjuJIanGe

最近在研究如何使用点云法建模，初次尝试采用模型相对简单的ZA蜗杆齿面。
但是经过尝试后，发现生成的齿面精度并不理想，想和大家交流下提高齿面精度的方法。

下面我先介绍下流程。
点云数据导入

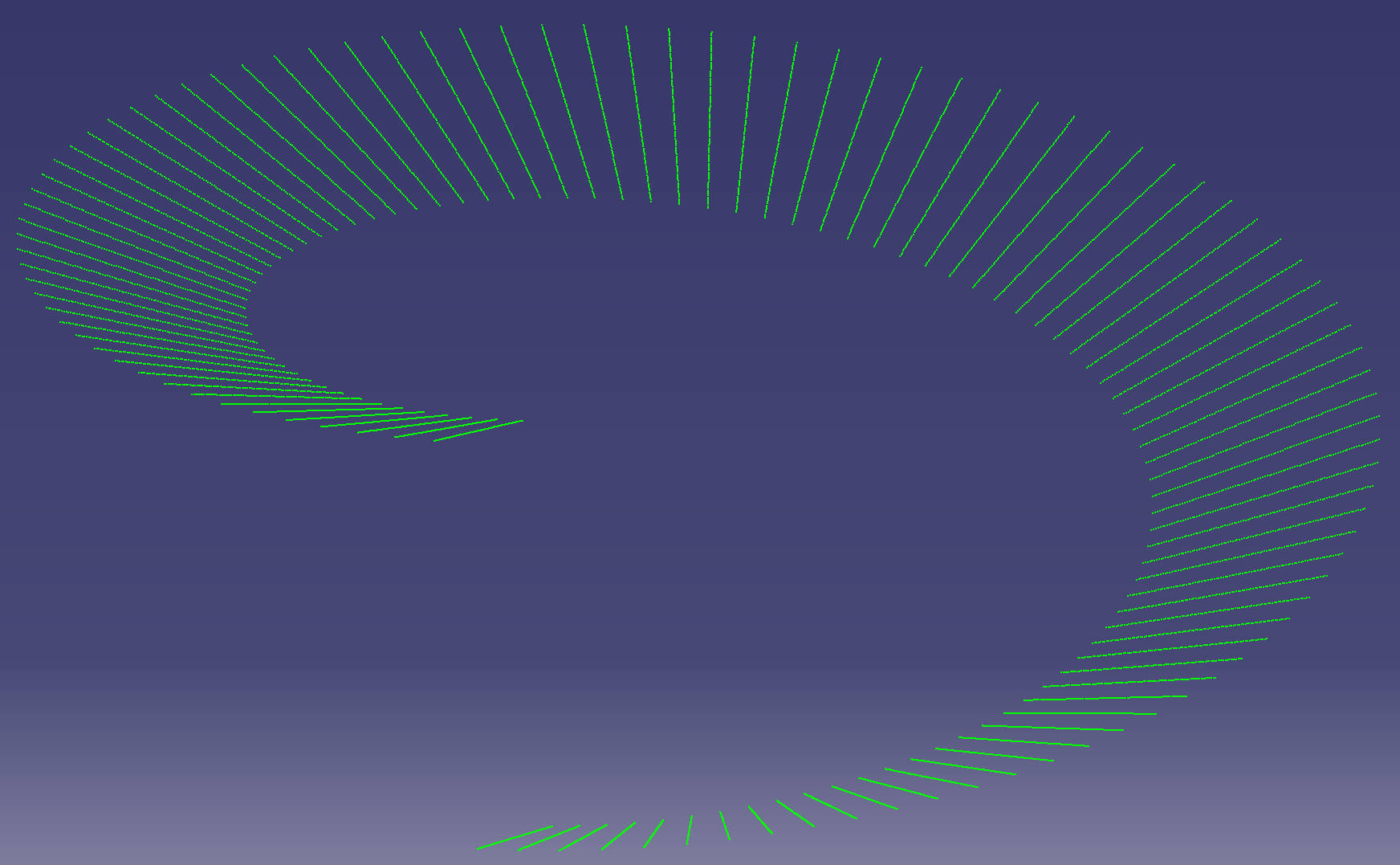

点云数据

创建网格面

网格面

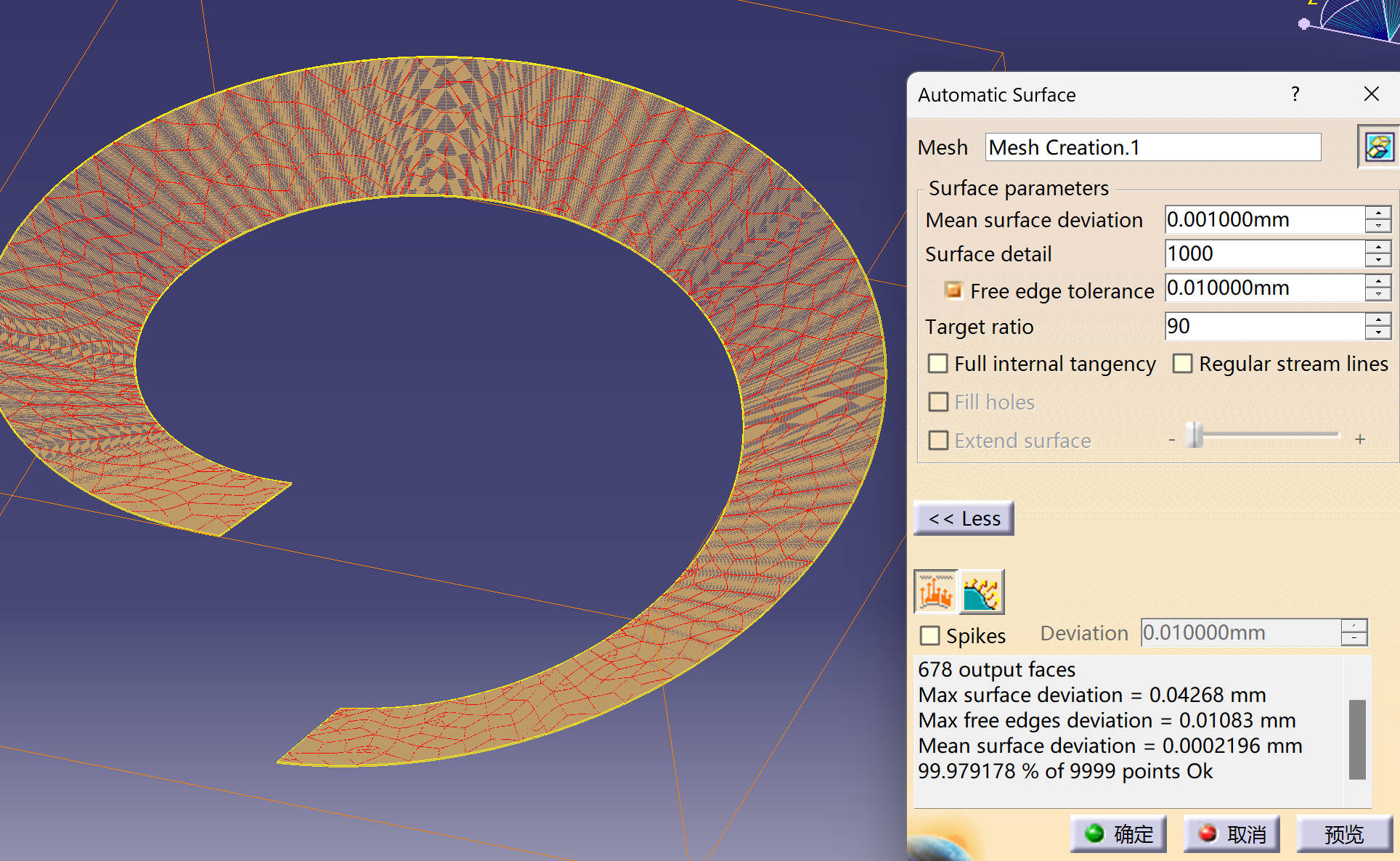

网格面转曲面，曲面的设置参数如图



生成的曲面看着好像还行（左图），但实际上是多个连续的小面组成（右图）

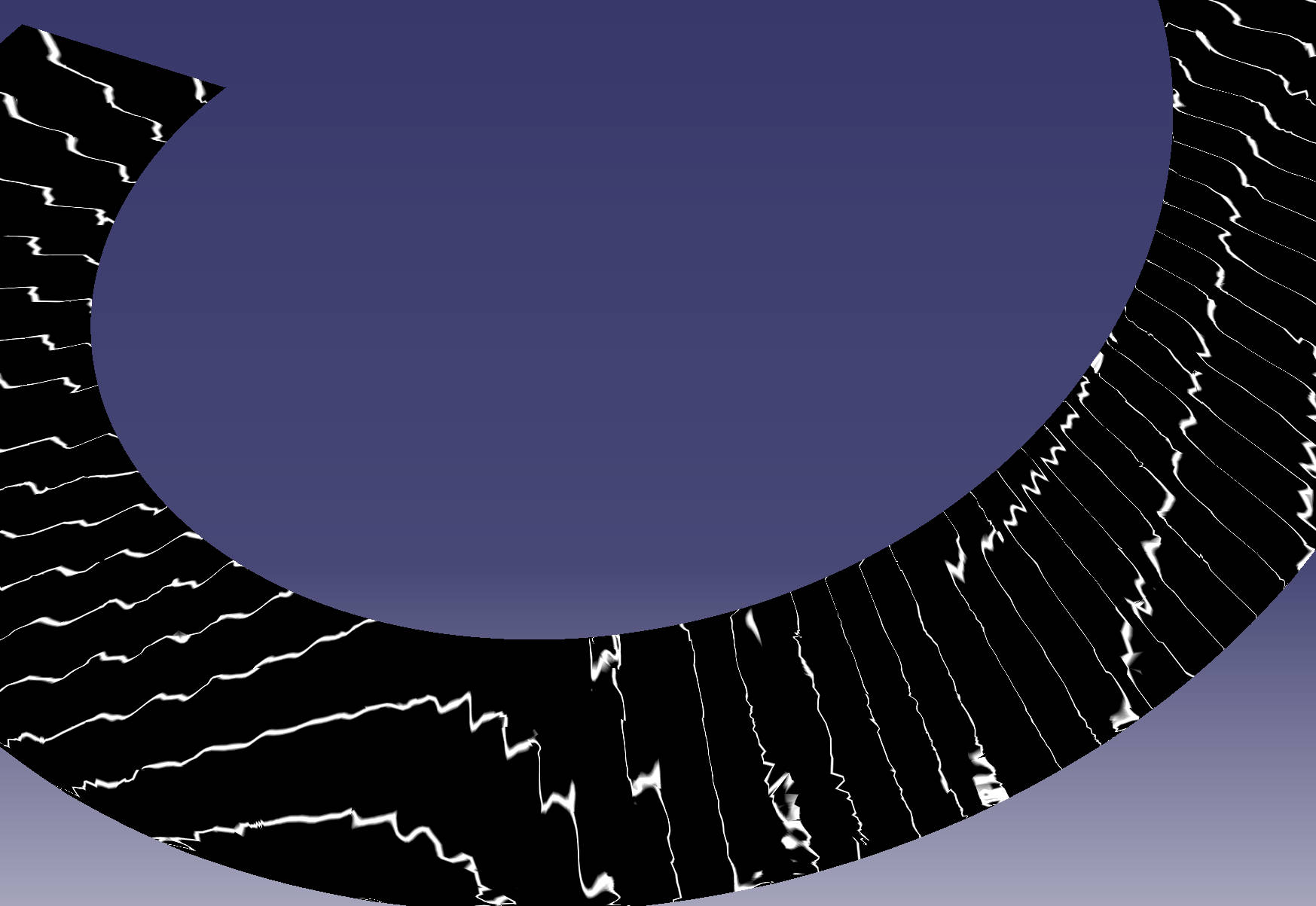

进行斑马纹检查，一阶连续看着还可以，但是光顺性较差（左图）。提升点云点密度后光顺性有所提高（右图）

但是和理论扫掠的曲面比还是差不少


基于此想向大家学习下，对于点云处理的流程方法是怎样的，对于更复杂的曲面是否有更可靠的办法生成高精度模型。
