谐波减速器设计图册

jrg_shiyuwei

81291961 发表于 2024-12-14 22:12
本次更新了设计步骤、表格、柔轮设计

看了教程，受益良多。现请教下老师，教程中的偏心差值：ds2，标准偏心Ds能否讲解下具体的几何意义

81291961

jrg_shiyuwei 发表于 2024-12-21 08:40
看了教程，受益良多。现请教下老师，教程中的偏心差值：ds2，标准偏心Ds能否讲解下具体的几何意义

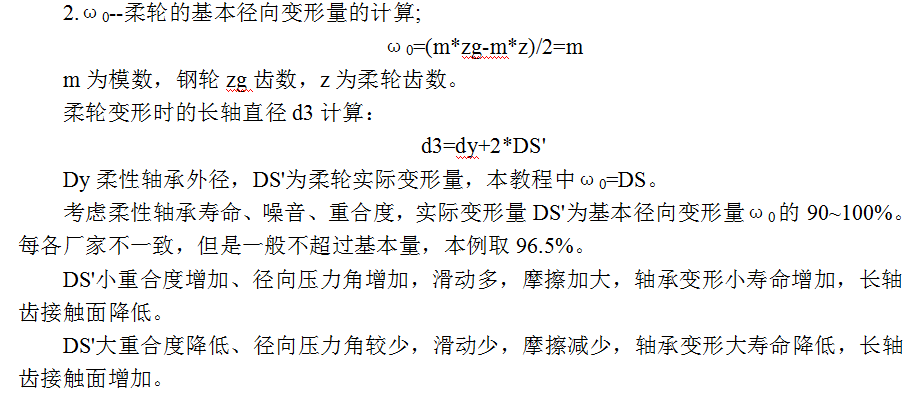

ds2是为了方便计算，ds2=DS-DS’，用于计算齿轮各圆。后面的凸轮设计有详细讲解，附图

jrg_shiyuwei

81291961 发表于 2024-12-22 18:40
ds2是为了方便计算，ds2=DS-DS’，用于计算齿轮各圆。后面的凸轮设计有详细讲解，附图

谢谢老师，后面的教程编好了吗？很期待啊？

czyjh520

大佬 大佬 受教了！

qiushuiyi

期待巨作

gangge234

学习了

jrg_shiyuwei

81291961 发表于 2024-12-22 18:40
ds2是为了方便计算，ds2=DS-DS’，用于计算齿轮各圆。后面的凸轮设计有详细讲解，附图

请教下老师！这个齿根圆直径为什么还加上2*CK

jrg_shiyuwei

81291961 发表于 2024-12-22 18:40
ds2是为了方便计算，ds2=DS-DS’，用于计算齿轮各圆。后面的凸轮设计有详细讲解，附图

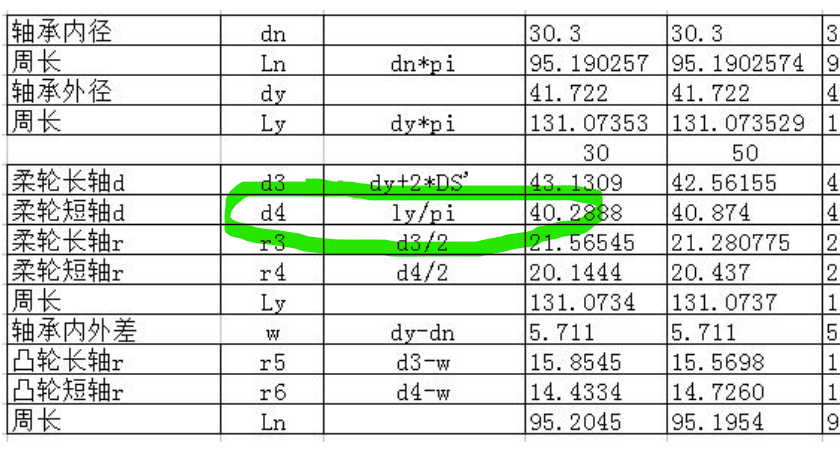

老师，能讲讲这个柔轮短轴是怎么计算的吗？

81291961

jrg_shiyuwei 发表于 2024-12-26 10:37
请教下老师！这个齿根圆直径为什么还加上2*CK

这个主要是为了留出钢轮与柔轮齿顶间隙，齿高真实是1.6倍模数，不是1.8倍。这个可以自定义的，我不需要太高的重合度，齿高给1.6模数。

81291961

jrg_shiyuwei 发表于 2024-12-26 16:27
老师，能讲讲这个柔轮短轴是怎么计算的吗？

周长规律给出，长轴、轴承外圆周长知道，短轴就可以推出来
