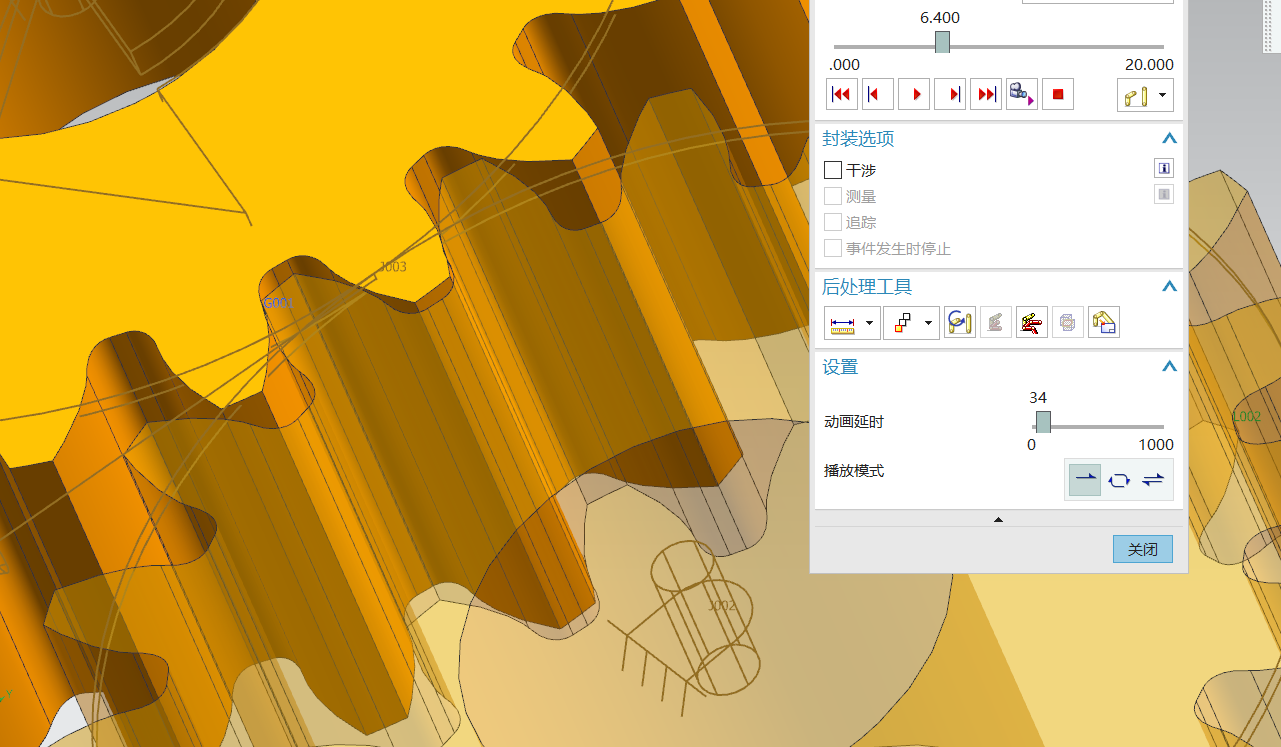

UG上仿真运动请问接触怎么显示

sunkun0517 · 发表于 2024-5-16 14:26

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

不现接触区域，像费老那样的怎么显示，方便看看啮合状态。

jingshi · 发表于 2024-8-8 12:03

两个齿轮相交0.006就能看到

13640236732 · 发表于 2024-8-8 12:17

旋转其中一个齿轮，让干涉量在0.005这样子，就可以看到了

hyfjy · 发表于 2024-8-9 04:47

进行接触的二个零件的相对啮合曲面要调成对比色，就是在色谱上取色差比较明显的方式，一个取透明，另一个不透明，互相慢慢调整接近后，齿面相重叠的部份就会在图中看到，当重叠部分比较薄的时候，可以近似的认为是二个齿面发生了弹性挤压，这个厚度，用UG中的干涉分析功能可以测量出重叠的最大厚度，一般不大于0.02mm，相当于每个齿面有0.01mm的压缩。然后运用速度，包括旋转或者平移就可以清楚地看到类似啮合的全过程了。

hxhzzg1 · 发表于 2024-8-9 14:22

还要加上视图-首选项-小平面化-分辨率-极精细，或者喜欢因子调大

正颈鹿 · 发表于 2024-8-9 15:11

直接在ks也可以看的

一泉碎月 · 发表于 2024-8-9 15:51

正颈鹿发表于 2024-8-9 15:11
直接在ks也可以看的

如何看干涉，请教

qj1992 · 发表于 2024-8-9 19:00

一泉碎月发表于 2024-8-9 15:51
如何看干涉，请教

把实体3D模型改成片体，调下精度好像就可以了

hyfjy · 发表于 2024-8-10 04:50

对比色环图中相差180度的二种颜色

倒如红与绿，白与黑

然后旋转其中的一个齿轮，当刚接触到齿面后，停止旋转，精细检查重叠的位置最大重叠厚度

然后根据传动的运动规率设置相应的速度，或者平移的速度，得到在动态中均匀变化的“接触区”

hyfjy · 发表于 2024-8-10 04:53
