这玩意有没有用？

951159188

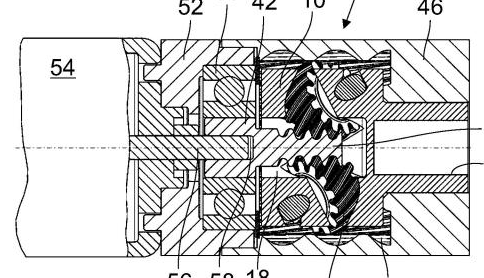

图片这玩意好像是德国人搞的，有掉用没？

jc123gear

IMS设计的吧！

fzh1987

我感觉有用，主打静音，不过有制造难度

DD99

这种结构还是少见的，其行星轮采用的是交错轴形式，可以解释的是这样设计的好处太阳轮可以用1个齿也就蜗杆了。不然采用平行轴齿数就不能实现了。
内交错，外交错，行星轴倾斜，加工是有很大难度的。

番茄唐龙

DD99 发表于 2024-3-12 10:06
这种结构还是少见的，其行星轮采用的是交错轴形式，可以解释的是这样设计的好处太阳轮可以用1个齿也就蜗杆 ...

平行轴表示不服，也能一齿太阳轮

gdd

番茄唐龙 发表于 2024-3-12 12:32
平行轴表示不服，也能一齿太阳轮

轴向力太大，效率太低

gdd

番茄唐龙 发表于 2024-3-12 12:32
平行轴表示不服，也能一齿太阳轮

轴向力太大，效率太低

DD99

番茄唐龙 发表于 2024-3-12 12:32
平行轴表示不服，也能一齿太阳轮

你还真行

画出来与能用还是有差别的。我还在想一楼的结构，它的行星轮的形态应该是鼓形的才对，并且只能是两个行星轮。有兴趣你再把它画出吧

woodee

参考拖森差速器：

https://www.bilibili.com/video/BV1oX4y1C7Rd?t=100.7

lgs19891123

woodee 发表于 2024-3-12 14:47
参考拖森差速器：

电脑上一点开帖子，就听到声音，吓我一跳，拉下来到这层，发现这个是自动播放的视频呀。
