有偿求助圆柱斜齿轮副的侧隙计算

挑起你的

yuuing 发表于 2024-2-25 11:19
挑起你的 发表于 2024-2-24 20:35
0-0.028

kisssoft上有转换，论坛上也有很多齿厚转换的小工具

一搜就有

齿轮副计算软件 - 软件 小程序 - 齿轮论坛 [url]www.gearbbs.com - Powered by Discuz![/url]

猫咪小新

yuuing 发表于 2024-2-25 11:19
挑起你的 发表于 2024-2-24 20:35
0-0.028

齿厚是定量，跨帮距/公法线长度是间接测量齿厚的方式

yuuing

挑起你的 发表于 2024-2-25 12:35
kisssoft上有转换，论坛上也有很多齿厚转换的小工具

一搜就有

十分感谢您的及时回复，再请教下 这些数据中如何算出您前面的侧隙范围是0~0..028

hyfjy

yuuing 发表于 2024-2-25 11:51
虽然我没看明白您的回复，但是还是谢谢您的耐心答复

再请教下，从跨棒距的公差换算到齿厚的公差的公司 ...

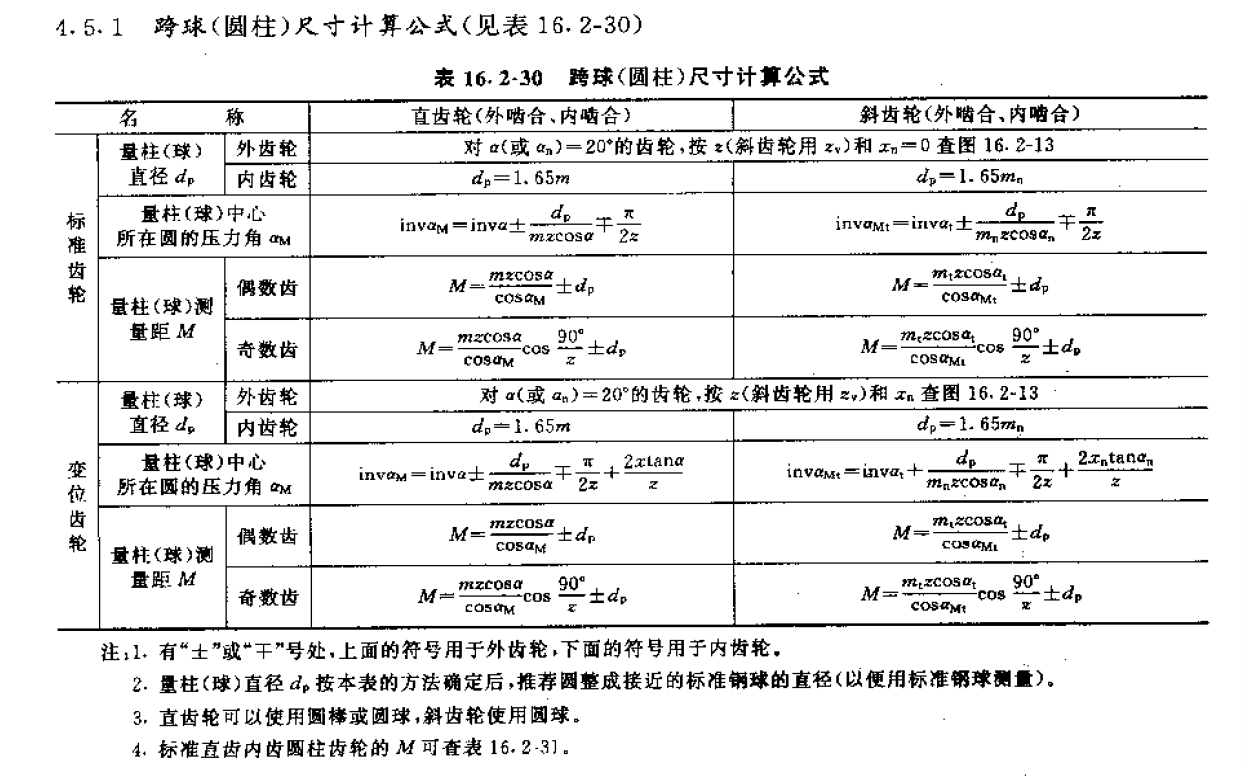

以上书籍取自于下面这本书









从公式中的最终计算结果，推导出球心的渐开线函数值，然后反推导出齿轮的径向变位系数，再根据径向变位系数的准确值就可以计算出齿轮的分圆弧齿厚的准确值了。

hyfjy

从最终的二行中的已知跨棒距值，计算出径向变位系数值，计算在这个变位系数下的公法线值就完成了你的最初要求。

hyfjy

当然，公式不限于只有这本书有，其他任何一本系统讲齿轮设计的书籍中，都有这样的公式。无论是机械出版社还是化学出版社，还有以前的机械工业部，国家的机械部，都系统的出过这类书籍。

yuuing

挑起你的 发表于 2024-2-24 20:35
0-0.028

今天我也装了一个Kisssoft，输入了参数计算了，结果跟您的报告一样，但我尝试调整了基本数据中的中心距，为什么增加了中心距后 侧隙用Kisssoft算出来没有变化？？？

yuuing

hyfjy 发表于 2024-2-25 14:52
当然，公式不限于只有这本书有，其他任何一本系统讲齿轮设计的书籍中，都有这样的公式。无论是机械出版社还 ...

谢谢您的耐心回复

yuuing

hyfjy 发表于 2024-2-25 14:46
以上书籍取自于下面这本书

您好，刚找了下资料，有点不明白，αm计算出来后，哪个公式来计算变位系数?  还有用变位系数如何去算节圆齿厚？

hyfjy

yuuing 发表于 2024-2-25 17:32
您好，刚找了下资料，有点不明白，αm计算出来后，哪个公式来计算变位系数?  还有用变位系数如何去算节圆 ...

倒数第三行的公式中有齿轮的径向变位系数，把这个变位系数求出来，再进行其他的齿厚计算


目标函数，求X，或者Xn
