GearTools--蜗杆磨齿金刚滚轮设计及验证软件

xiaohu3516

本程序主要功能有：

1. 设计渐开线圆柱齿轮展成磨齿砂轮的法向齿和滚轮设计；

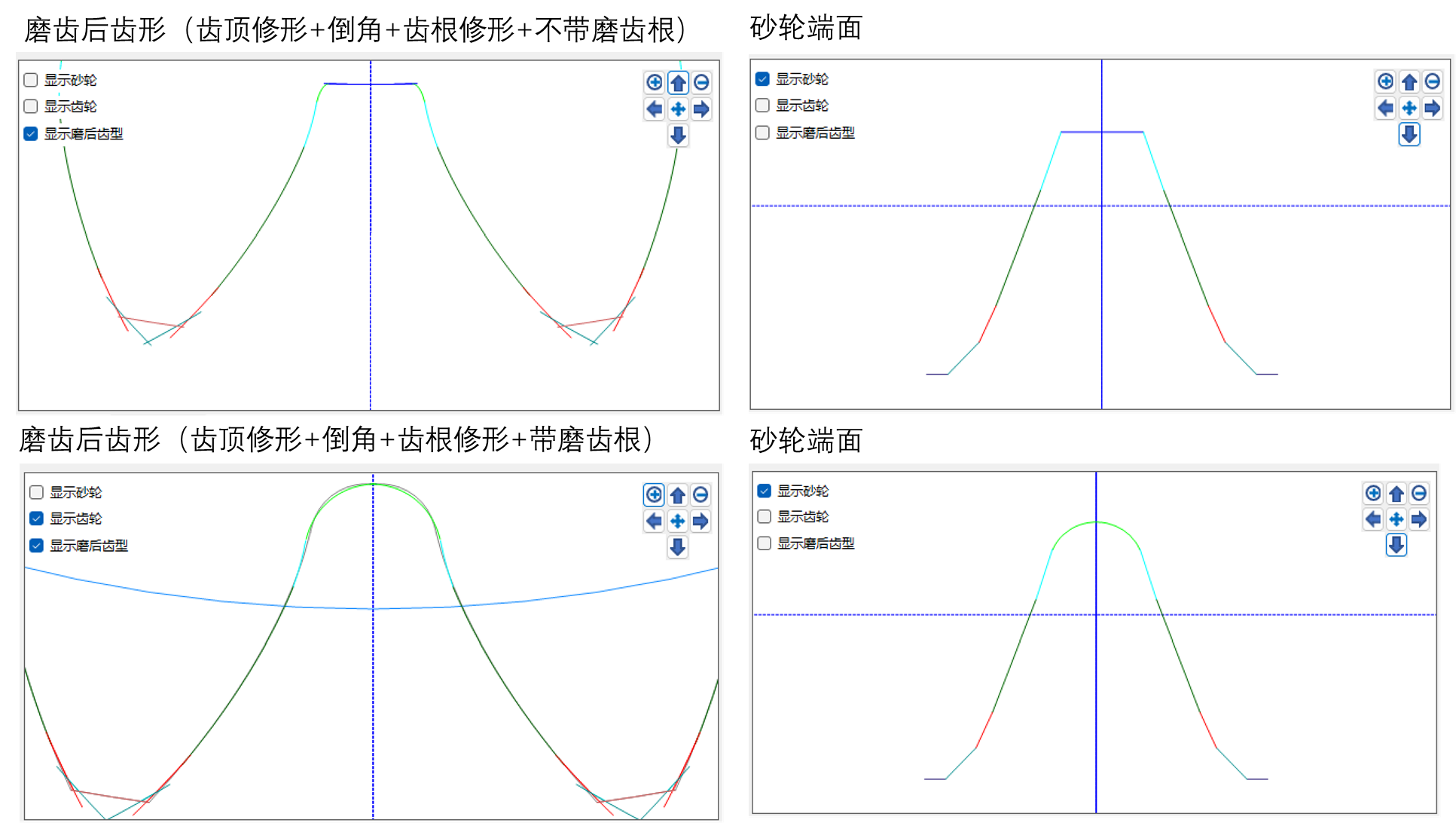

2. 可以设计齿顶修形+倒角+齿根修形等四段式渐开线的砂轮、滚轮；
3. 可精确计算鼓形位置并在CAD下进行带鼓形的展成；

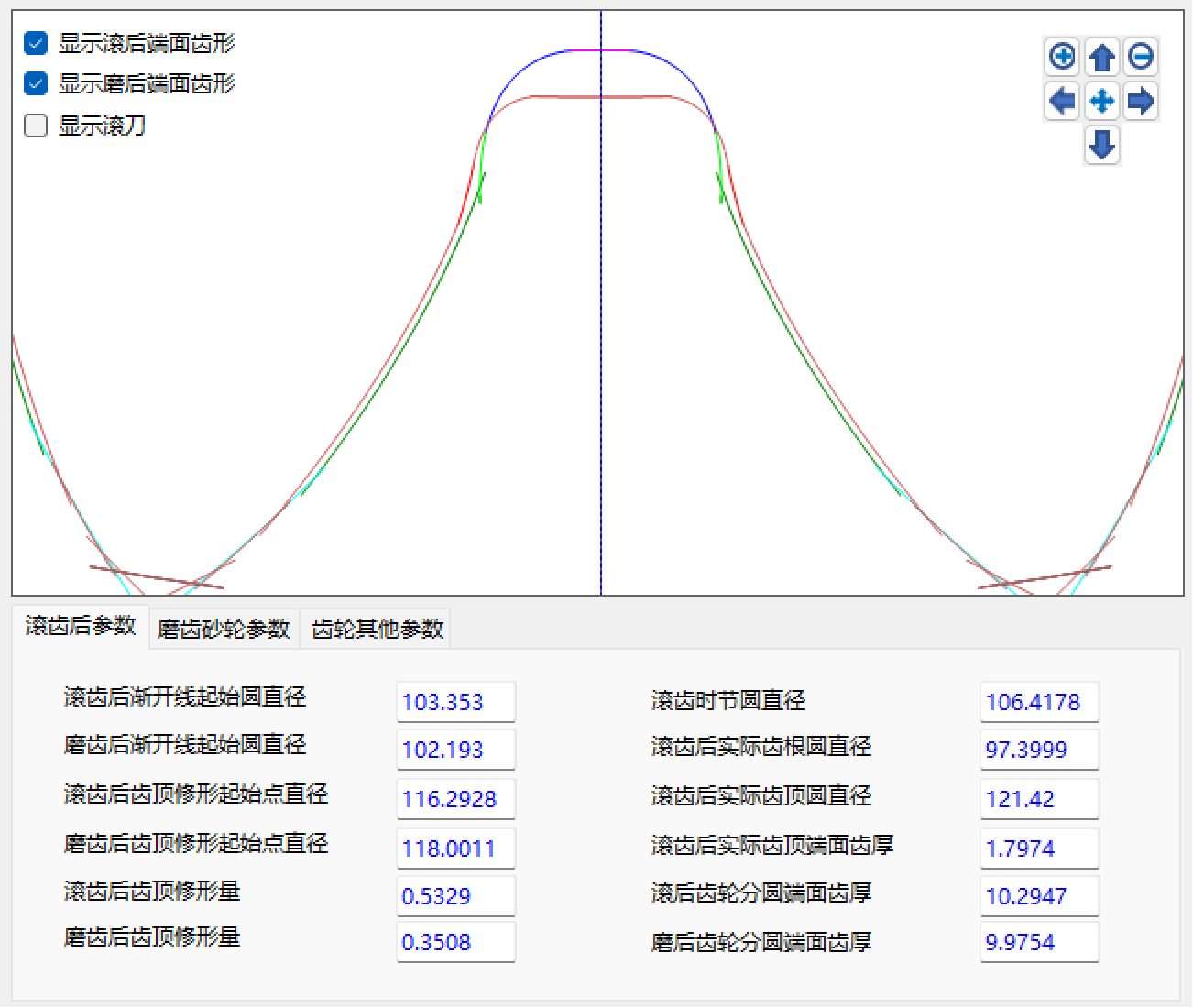

4. 软件可以在界面和CAD下直接生成磨齿后端面齿形；

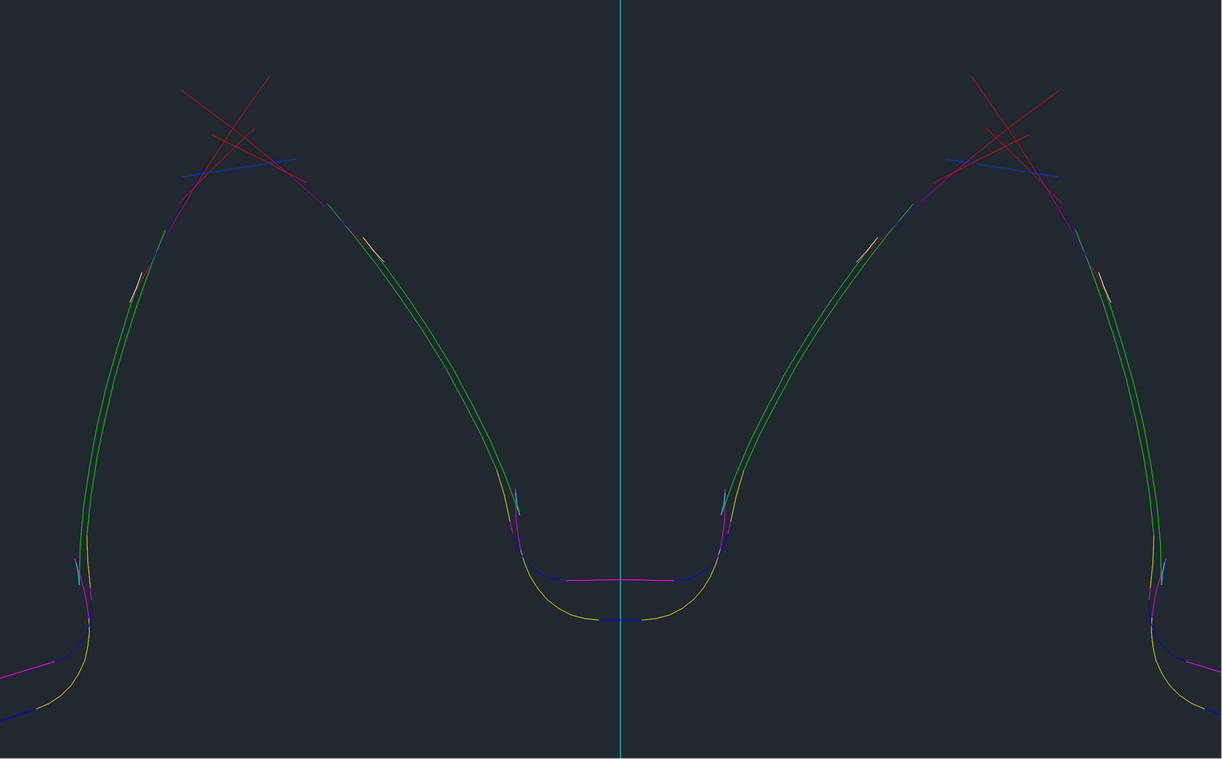

5. 可在CAD下进行展成模拟，生成精确的磨齿后齿形；

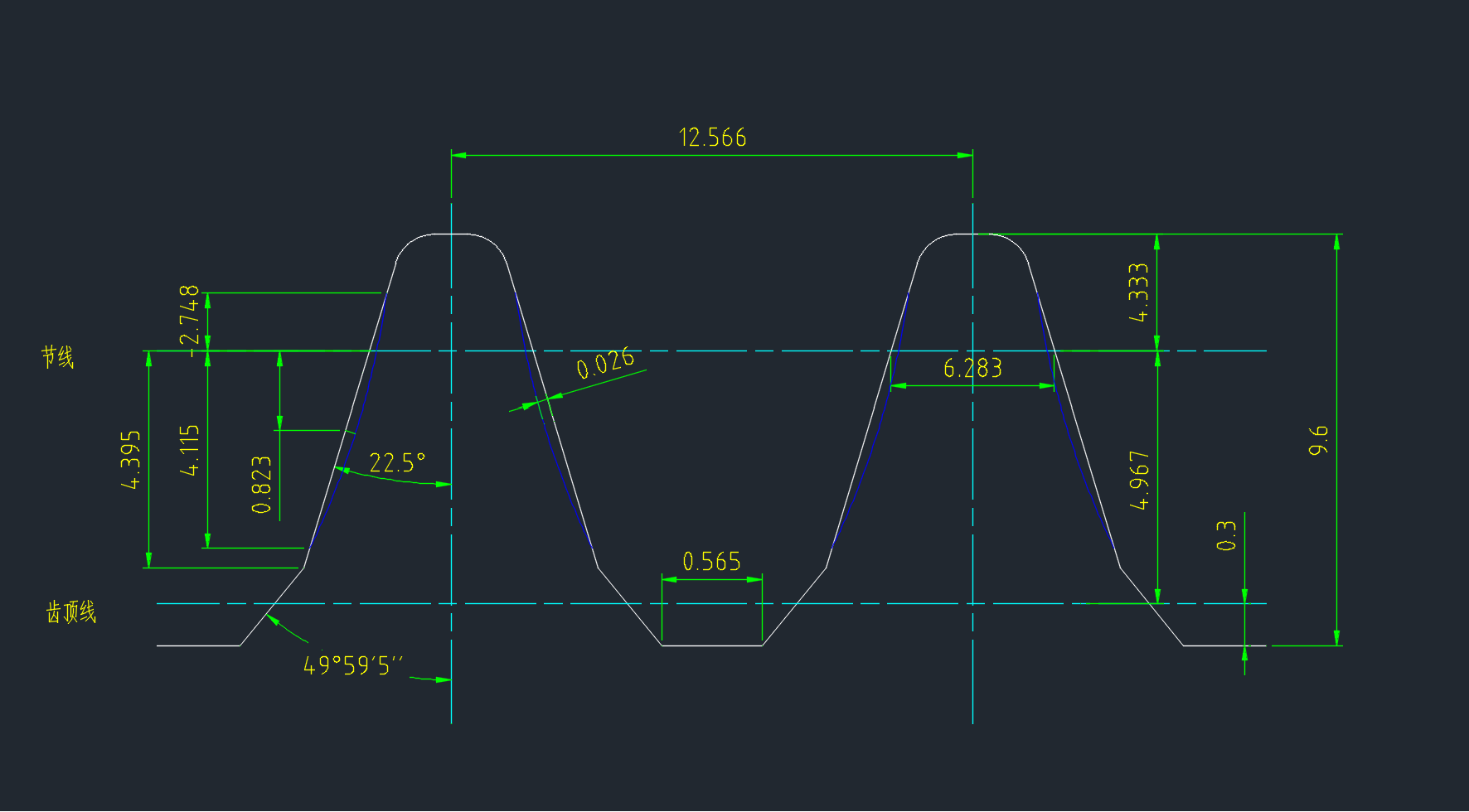

6. 一键生成精确的1：1 CAD金刚滚轮微观形状，一键生成CAD图纸；（如有滚刀图纸，可以直接生成滚磨后的叠加态图纸）；
7. 可以计算斜齿轮齿向鼓形的扭曲量。
由于技术有限，该软件没有试用版，如需验证请发参数。如有需要、或了解详细信息，请私信我。

请看下面详细介绍：

michaelyang

666lihailihai,没试用难搞

xiaohu3516

michaelyang 发表于 2023-11-14 13:32
666lihailihai,没试用难搞

这个模块都是卖给了企业用户，一般都会进行面对面沟通。所以就没有做试用版。

chriswhdn

软件呢？？

mrmrw

用Kisssoft验证一下准确性，做个对比看看！

马马呼呼

加工后上计量设备检测一下，是否符合精度要求，没有计量报告没谁敢用

QuickLong

可否设计蜗杆砂轮及滚轮,以便和其它的进行对比,参数如下图:

QuickLong

从界面上看来,顶部,根部的修形采用的是修正后的渐开线来达到修形,没有抛物线修形?
如果工件顶部要修形,且与中间部分的齿形圆滑过渡,能否实现?

中间部分有鼓形量修形,压力角fha修正没有?

xiaohu3516

QuickLong 发表于 2024-1-6 08:02
从界面上看来,顶部,根部的修形采用的是修正后的渐开线来达到修形,没有抛物线修形?
如果工件顶部要修形,且 ...

目前我们见过的都是渐开线修形，没有抛物线修形。而且在这么小的范围内（一般都是几um）也看不出太大区别。顶部修形和标准齿廓可以做到圆滑过渡。至于压力角修正都是可以实现的。

xiaohu3516

QuickLong 发表于 2024-1-4 11:51
可否设计蜗杆砂轮及滚轮,以便和其它的进行对比,参数如下图:
