行星减速比计算问题

mikebay518815

太阳齿数12，行星齿数16，固定齿圈齿数44,2两级减速，我根据公式计算得出一级减速比为4.6，二级减速比为21.7，不知道计算方式对不对。

一级减速比计算公式为，（12+44）/12
二级减速比计算公式：4.6×4.6

有懂得大师指点一下，谢谢！

减速结构

zengxiaodong

行星齿轮齿圈固定的话，传动比为1+齿圈齿数/太阳轮齿数

所以1+44/12=4.6666666666666666666666666666666666666666
两级传动比为上述数值的平方即21.77777777777777777777777777777

FES123

行星齿数15比较好，速比不变。

mikebay518815

zengxiaodong 发表于 2023-7-27 09:30
行星齿轮齿圈固定的话，传动比为1+齿圈齿数/太阳轮齿数

所以1+44/12=4.6666666666666666666666666666666 ...

看来我的计算方式是对的

mikebay518815

FES123 发表于 2023-7-27 17:51
行星齿数15比较好，速比不变。

你的意思是齿数尽量用单数不要用双数是吧

FES123

mikebay518815 发表于 2023-7-27 18:28
你的意思是齿数尽量用单数不要用双数是吧

FES123

mikebay518815 发表于 2023-7-27 18:28
你的意思是齿数尽量用单数不要用双数是吧

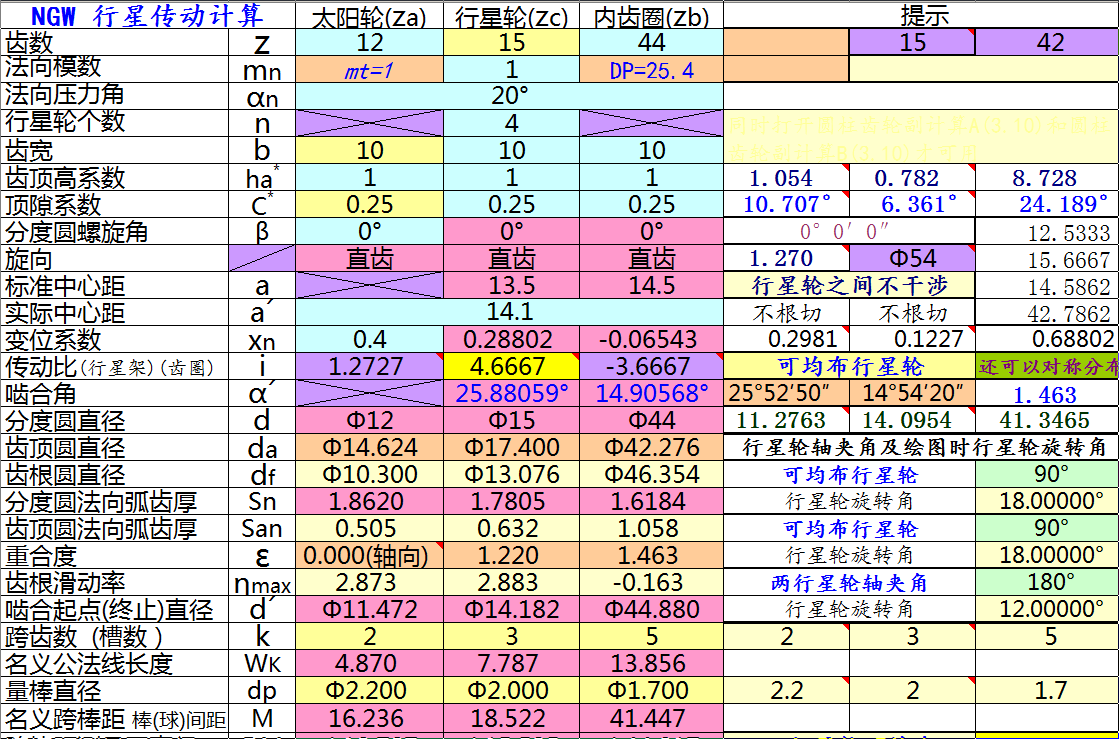

我推荐这个方便变位：

284618282

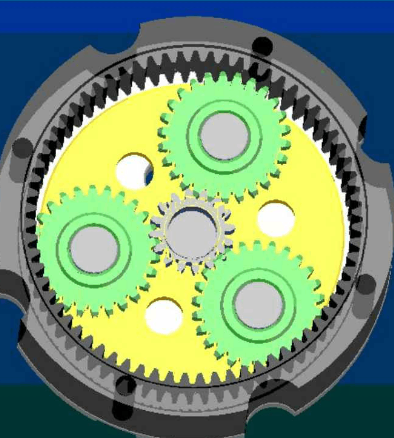

需要注意的是如果是三颗行星轮的话就不可以平均分布，

mikebay518815

284618282 发表于 2023-7-28 07:10
需要注意的是如果是三颗行星轮的话就不可以平均分布，

大师，方便分享一下你用的这个计算软件吗？

mikebay518815

FES123 发表于 2023-7-27 21:56
我推荐这个方便变位：

大师，方便分享一下你这计算表格吗？
