关于KISSSOFT中根切的问题

猫咪小新 · 发表于 2023-4-29 16:55

您需要登录才可以下载或查看，没有账号？注册

x

求教压力角为20°，齿顶高系数为1时，齿轮1的不根切最小变位系数不应该是（17-15）/17=0.1176吗？为什么软件会提示根切呢？

这一对齿轮副没有实际意义，参数和中心距是随便填的

mwp2022 · 发表于 2023-4-30 07:57

不会啊，我按照你的输入，小齿轮变位系数输入0都不会跟切，斜齿轮跟切的最小齿数比直齿轮要小的

changjunju12680 · 发表于 2023-4-30 10:07

软件提示确实会有根切

猫咪小新 · 发表于 2023-5-1 02:35

mwp2022 发表于 2023-4-30 07:57
不会啊，我按照你的输入，小齿轮变位系数输入0都不会跟切，斜齿轮跟切的最小齿数比直齿轮要小的

成对齿轮副输入呢？很奇怪是怎么判定根切的

hf181 · 发表于 2023-5-2 23:24

确实会有根切。。。。。。

猫咪小新 · 发表于 2023-5-3 08:49

mwp2022 发表于 2023-4-30 07:57
不会啊，我按照你的输入，小齿轮变位系数输入0都不会跟切，斜齿轮跟切的最小齿数比直齿轮要小的

抱歉，螺旋角忘记改了，但是换成直齿是一样的，不知道是怎么判定的

mrmrw · 发表于 2023-5-3 10:05

猫咪小新发表于 2023-5-3 08:49
抱歉，螺旋角忘记改了，但是换成直齿是一样的，不知道是怎么判定的

首先，你要看一下齿厚偏差那个设置。

根切的判断很简单。但是ks是按照xE来判断是否根切的!
虽然你的基本参数是不根切的，但是加上公差后，xE超过根切界限，所以还是会提示你根切了！
截图要全面，不要只看一点！

猫咪小新 · 发表于 2023-5-3 11:09

mrmrw 发表于 2023-5-3 10:05
首先，你要看一下齿厚偏差那个设置。

根切的判断很简单。但是ks是按照xE来判断是否根切的!

感谢马老师指导，这下明白了

mrmrw · 发表于 2023-5-5 08:36

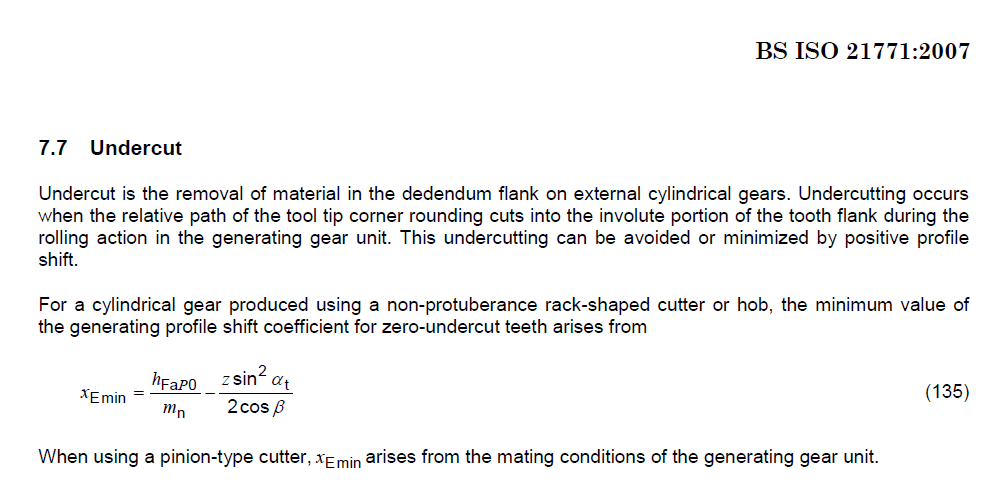

关于根切的最小变位系数的计算公式，在ISO 21771标准中已经给出了，KS也是按照这个公式进行判定的！


lqz166 · 发表于 2023-6-2 20:25

塑料齿轮如何设置不根切
