请教关于NGW行星齿圈轮缘厚度设计

Leocrrc · 发表于 2022-11-15 11:22

您需要登录才可以下载或查看，没有账号？注册

x

各位大侠，关于NGW行星级齿圈轮缘最小厚度应该怎么考虑？齿圈上设计有螺纹孔或光孔用于安装箱体，会受齿的刚度和变形以及安装结构尺寸影响，请问应该怎么设计这个厚度合适？有没有标准或者经验性公式，感谢大家指教。

Leocrrc · 发表于 2022-11-15 11:38

请问齿根到螺栓孔的厚度余量多少合适？螺栓孔到外缘的厚度多少合适？

Leocrrc · 发表于 2022-11-17 15:59

哪位指教下，感谢

mayawang · 发表于 2022-11-17 16:55

同问~普通金属齿轮的轮缘厚度在GB 3480 最后几页有说明，大于2倍的齿高才不影响齿根应力，但是这个太厚了，所以想看看有没经验设计最小的轮缘厚度规范。

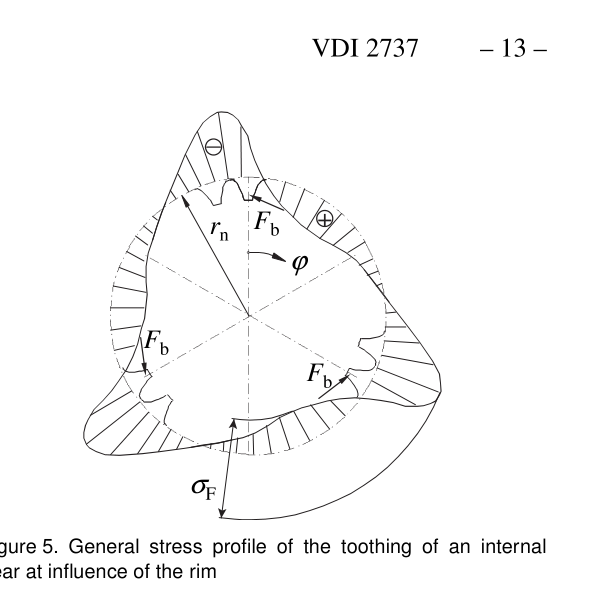

貌似 VDI 2737 有齿圈的轮缘厚度对齿根应力影响的介绍，没去深入研究这个标准。

jrg_shiyuwei · 发表于 2022-11-18 06:43

mayawang 发表于 2022-11-17 16:55
同问~普通金属齿轮的轮缘厚度在GB 3480 最后几页有说明，大于2倍的齿高才不影响齿根应力，但是这个太厚了， ...

从齿根圆到螺栓孔边缘1.8M

已做过产品

mwp2022 · 发表于 2022-11-18 08:57

斜内齿轮，螺栓孔与齿根距离可以小点，2mm就行吧。直齿不行，除非你能控制相位，避开齿根位置。

Leocrrc · 发表于 2022-11-22 19:52

mwp2022 发表于 2022-11-18 08:57
斜内齿轮，螺栓孔与齿根距离可以小点，2mm就行吧。直齿不行，除非你能控制相位，避开齿根位置。

这个是很小的齿轮吗？重载齿轮2mm扛不住吧？

jrg_shiyuwei · 发表于 2022-11-23 17:52

Leocrrc 发表于 2022-11-22 19:52
这个是很小的齿轮吗？重载齿轮2mm扛不住吧？

应该是2倍模数

yanta82 · 发表于 2022-12-2 08:55

如果仅是齿圈的轮缘厚度对齿根应力无影响，标准ISO6336是大于3.5倍的模数，

Leocrrc · 发表于 2022-12-8 08:03

yanta82 发表于 2022-12-2 08:55
如果仅是齿圈的轮缘厚度对齿根应力无影响，标准ISO6336是大于3.5倍的模数，

谢谢，标准是这样规定的，就是不知道3.5倍怎么考虑，是不是考虑整个齿圈厚度？
