NGW行星齿轮参数设定请教

hyfjy

对于这类已知一个齿轮参数，求其他齿轮参数的计算题目，从数学角度出发，大体上应该是从给定参数的内齿轮出发，首先确定，内齿轮的啮合角，大体上应该是齿形压力角的值作为啮合角，也就是内齿轮的径向变位系数为零，行星轮的径向变位系数也是零，这个值控制了，行星轮的变位也被控制了，只剩下太阳轮可以适当去进行调整以得到在有限条件下最强的目标，而行星轮的分布等分性，如果不需要，就比较容易设计，如果限制三个行星轮必须分布是等分的，就得计算适当的齿数，而不是定下齿数，再去凑径向变位系数。

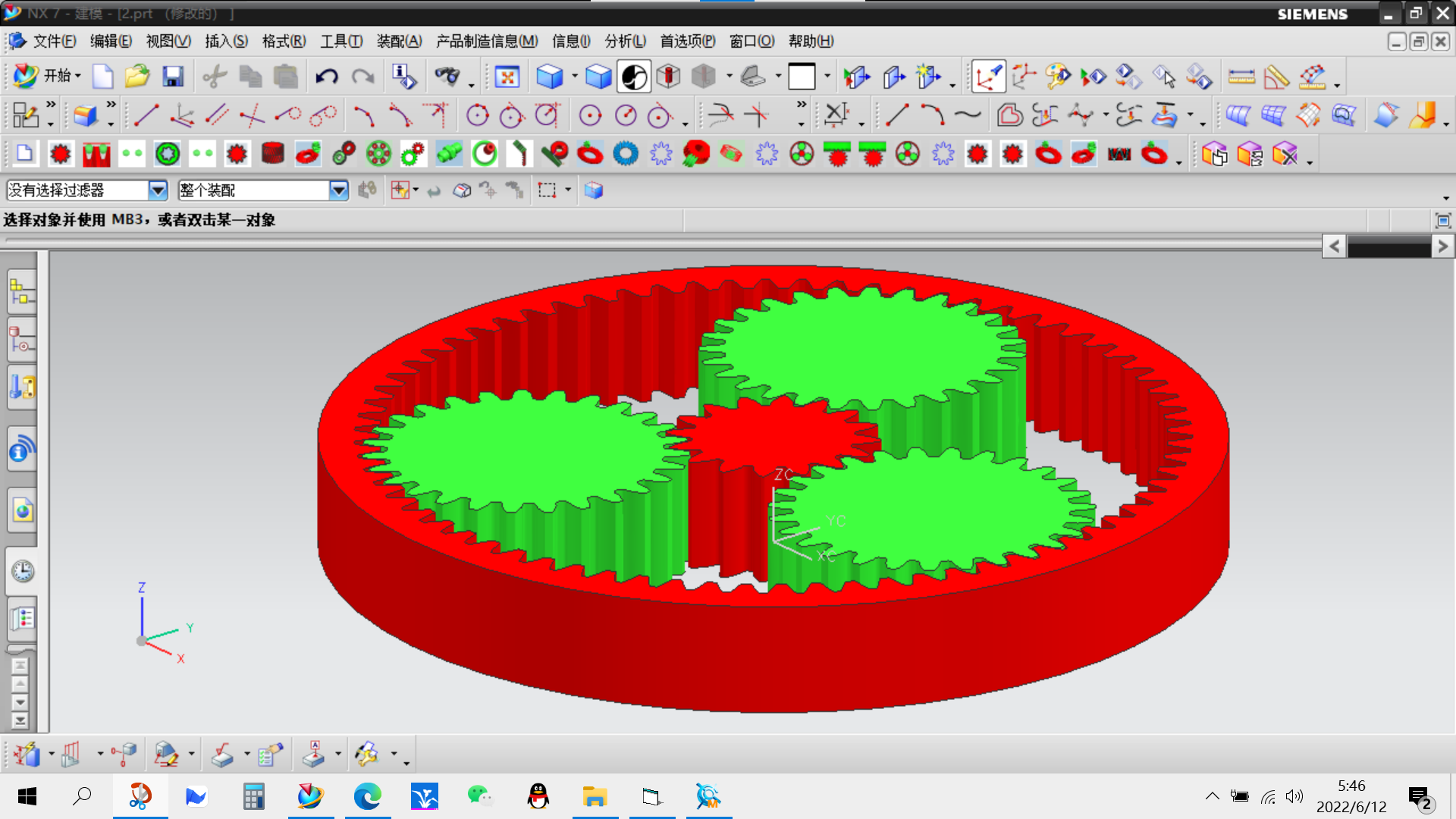

下面一个例子，是确定了内齿轮径向系数为零的条件下，要求等分分布行星轮的例子：







这是计算文件
渐开线齿轮行星传动计算表.DOC (2.7 KB, 下载次数: 7)

2022-6-12 05:50 上传

点击文件名下载附件

这是CAD平面图压缩文件
CAXA-Z.zip (629.32 KB, 下载次数: 4)

2022-6-12 05:50 上传

点击文件名下载附件

hyfjy

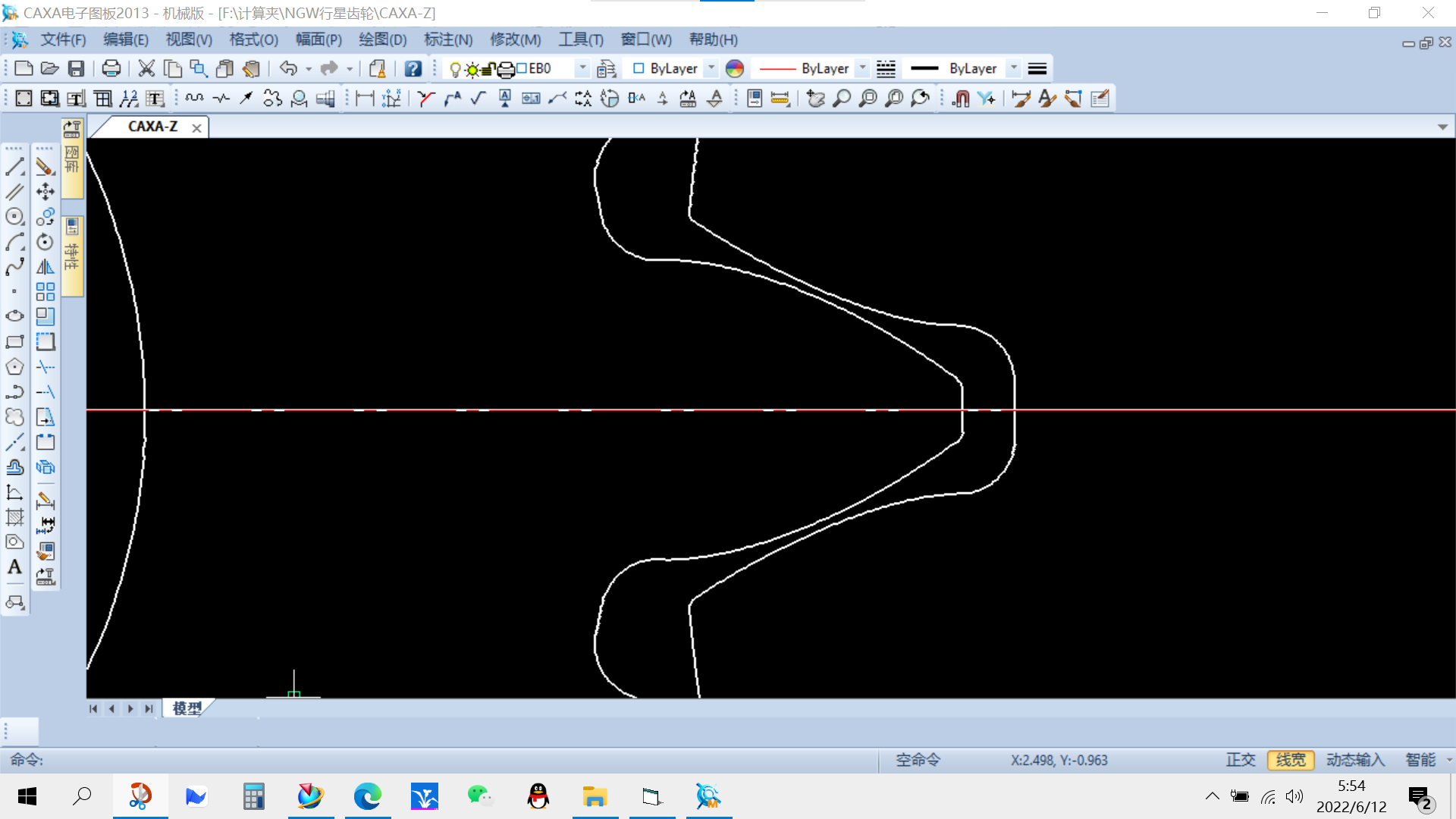

太阳轮与行星轮之间的预留间隙

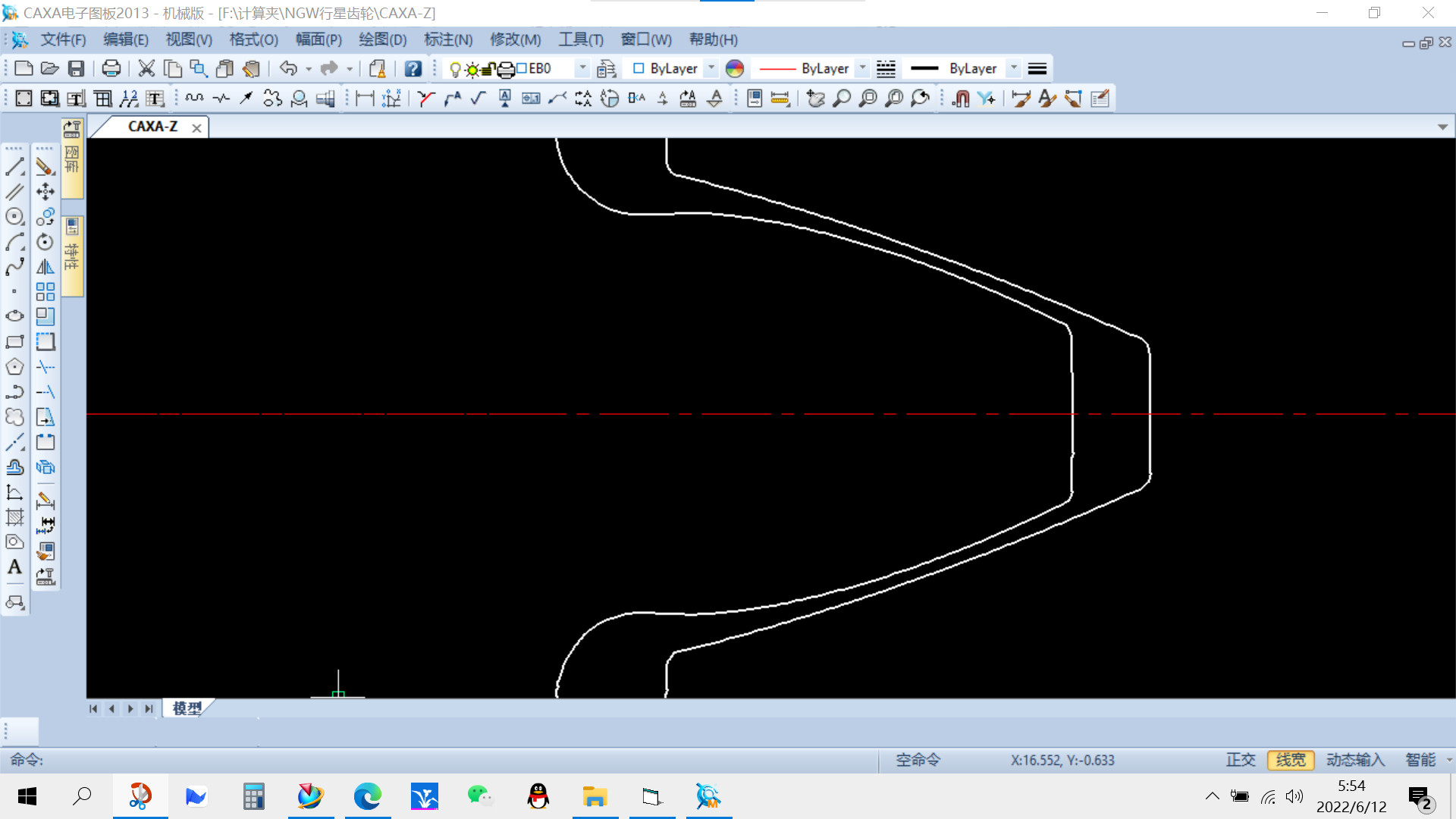

行星轮与内齿轮之间的预留间隙

hyfjy

再说一下，本例预留的内齿轮的参数，实在不是一个好的参数，通常，把内齿轮作为预留参数（例如有现成的拉刀或者准备把内齿轮作为标准件），通常应该给出适当的径向变位系数，这个变位系数是多少，我以为给出0.5较为适当，毕竟在变位系数分配中，有一种被称为0.5法，就是无论齿数多少，给出这个径向变位系数以后，调整的范围可以比较大，其道理，就是算一种前人总结出来的经验吧。不信的话，大家可以用本例去想一下，是不是比较容易得到较好的设计参数。

有无道理，大家可以讨论

jrg_shiyuwei

hyfjy 发表于 2022-6-11 23:15

这个关于行星计算软件真心不错，能否共享一下！

woodee

1564696890 发表于 2022-6-11 20:26
了解，感谢。如果把侧隙做到0.15内是否可行

昨天没注意，压力角按照20°算的M值是33.641；25°压力角，M值的确是33.774。

考虑25°压力角，各厂家滚刀不长备，所以判断你这一套应该是粉末冶金或塑胶齿轮。

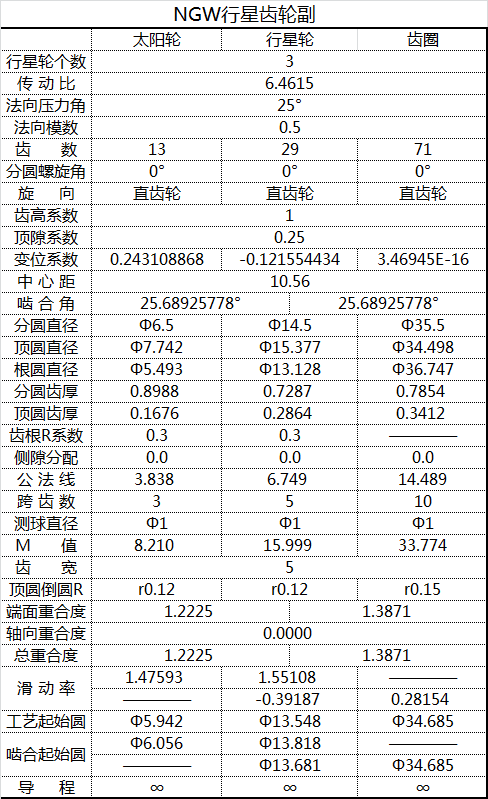

齿顶有倒圆，所以按照下面参数好一点：



侧隙控制，得看个零件的精度控制品质，才能均衡确定。

woodee

hyfjy 发表于 2022-6-12 06:11
再说一下，本例预留的内齿轮的参数，实在不是一个好的参数，通常，把内齿轮作为预留参数（例如有现成的拉刀 ...

老费你好！
他这套NGW，压力角是25°。昨天我也没注意，按20°讨论的。
