风电太阳轮磨齿工装

日出东海 · 发表于 2022-3-26 21:44

您需要登录才可以下载或查看，没有账号？注册

x

目前风电太阳轮磨齿加工用有什么新工装吗？定位精度高、刚性好，换产效率高的那种！

变速齿轮 · 发表于 2022-3-29 07:58

你的太阳轮尺寸

mygearbbsid · 发表于 2022-4-8 19:41

双顶尖装夹

cwczhangwei · 发表于 2022-6-15 19:12

摩擦锥（反锥）制作简单，换型快，精度高。

cwczhangwei · 发表于 2022-6-15 19:13

效果很好，制作简单，精度高，换型快。

小学渣 · 发表于 2024-12-3 08:11

cwczhangwei 发表于 2022-6-15 19:12
摩擦锥（反锥）制作简单，换型快，精度高。

您好，小弟正在做太阳轮工装，大佬能不能发个简单的结构图看看？

longgulei · 发表于 2024-12-3 16:40

想效率高前道工序装夹定位基准要加工精准，以前小功率机型的（轴类结构）双顶尖+带动器就行了；现在大功率的内花键的得看具体结构

cwczhangwei · 发表于 2024-12-4 18:11

小学渣发表于 2024-12-3 08:11
您好，小弟正在做太阳轮工装，大佬能不能发个简单的结构图看看？

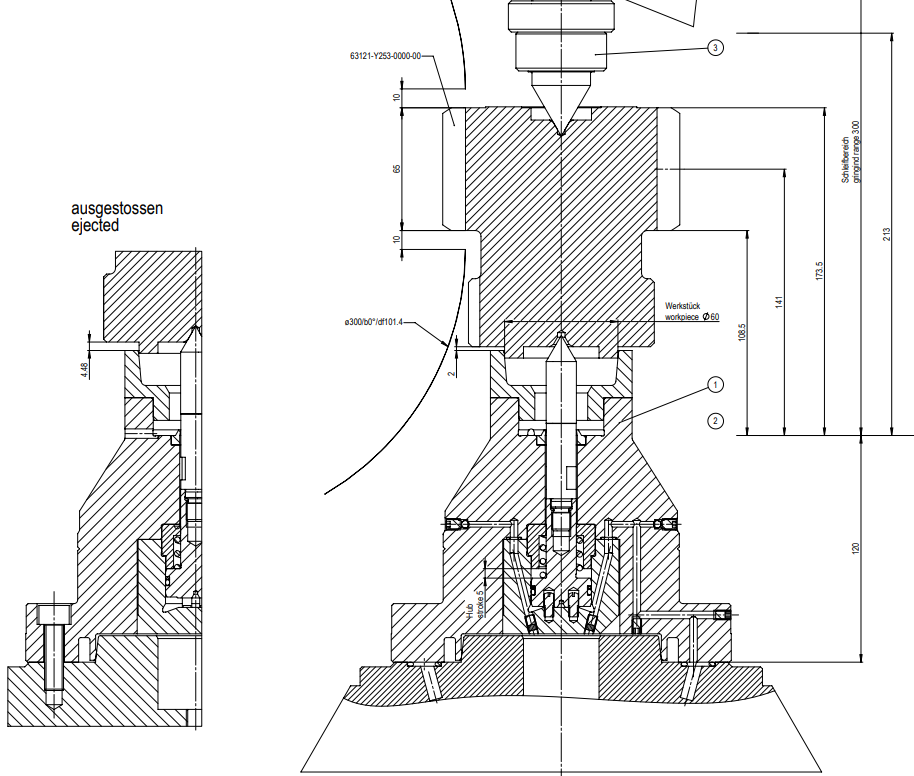

类似这种，结合产品结构考虑，这里这个产品是增加了一个工艺凸台基准。

小学渣 · 发表于 2024-12-5 20:49

cwczhangwei 发表于 2024-12-4 18:11
类似这种，结合产品结构考虑，这里这个产品是增加了一个工艺凸台基准。

我们做的是风电的产品，比这个大的多，是空心的产品，两端无中心孔，磨齿机底座上也没有油缸，不能拉紧抱住产品

cwczhangwei · 发表于 2024-12-6 14:26

小学渣发表于 2024-12-5 20:49
我们做的是风电的产品，比这个大的多，是空心的产品，两端无中心孔，磨齿机底座上也没有油缸，不能拉紧抱 ...

可把外形图发来看看，群里有高手
