齿轮齿厚跨棒测量系列报导之三——法向直廓蜗杆M值计算

hzy · 发表于 2021-6-17 16:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

齿轮齿厚跨棒测量系列报导之三——法向直廓蜗杆M值计算

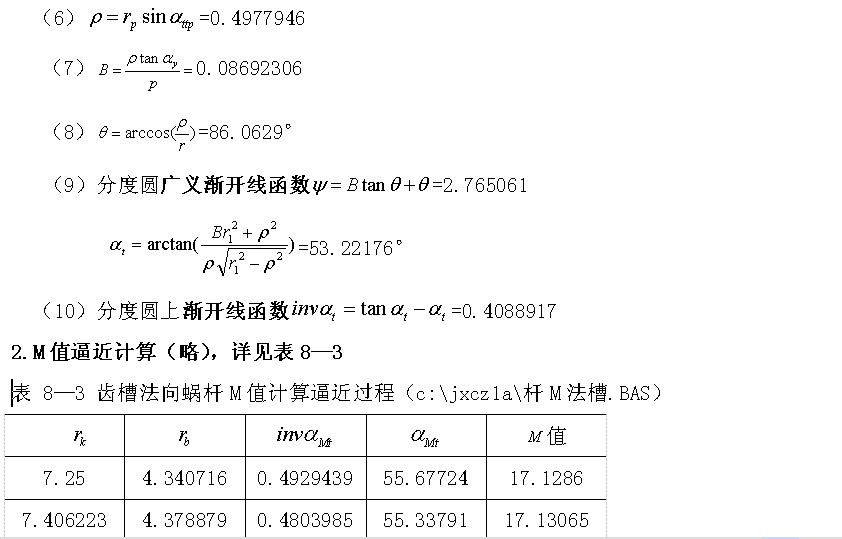

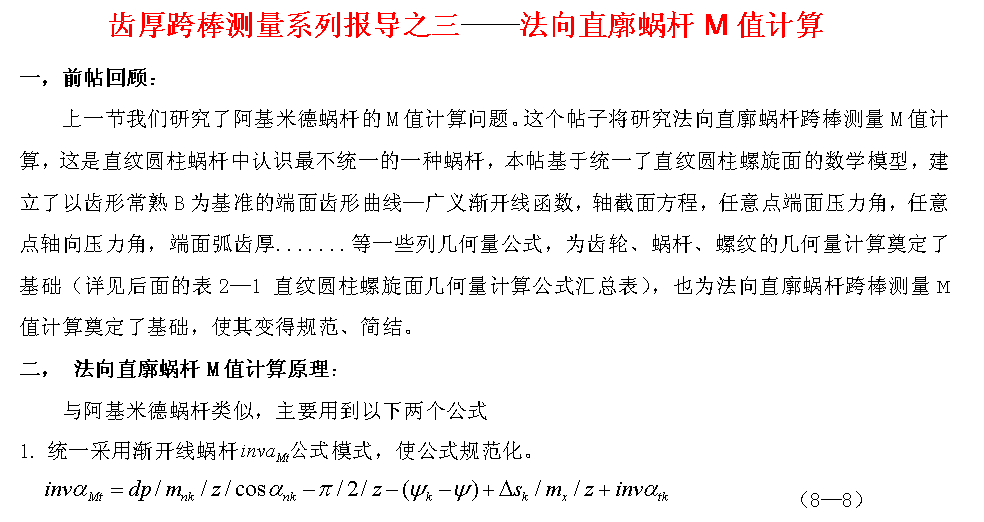

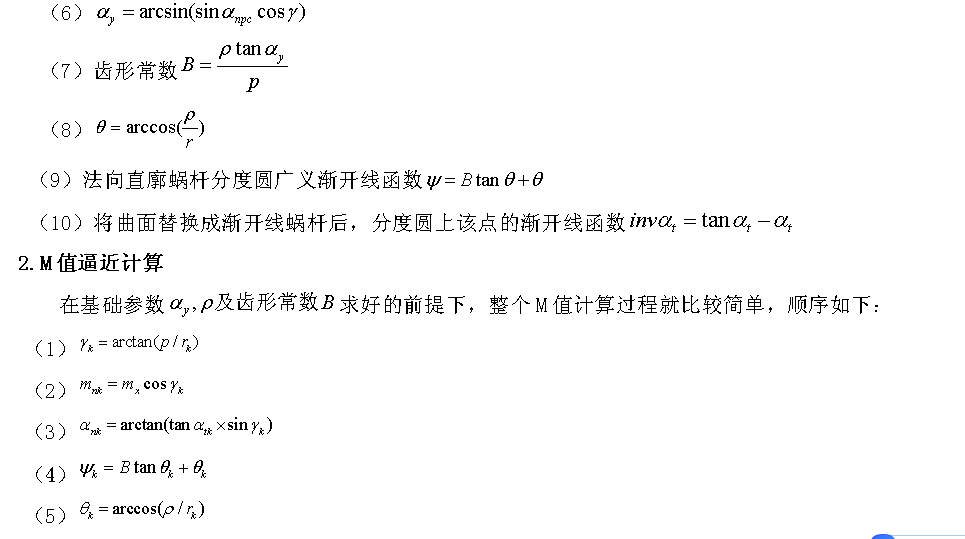

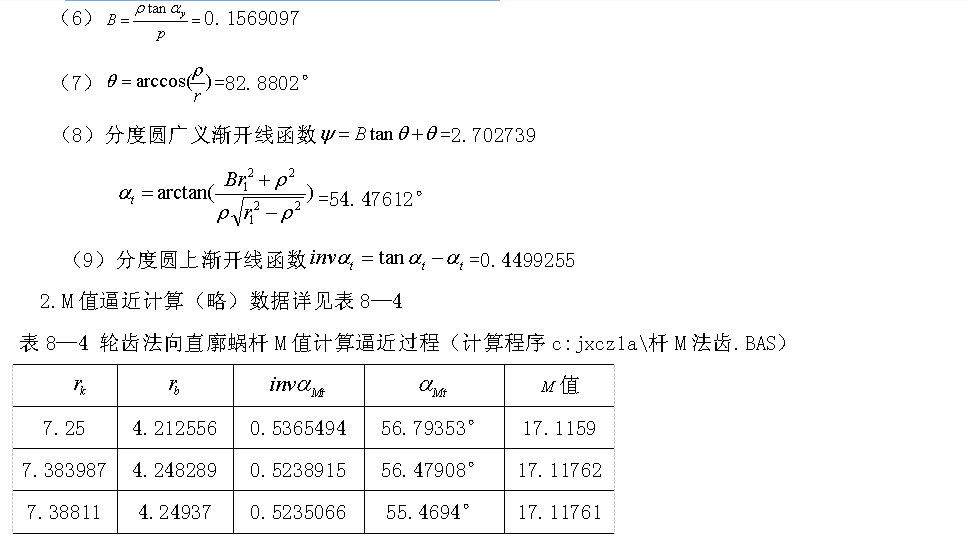

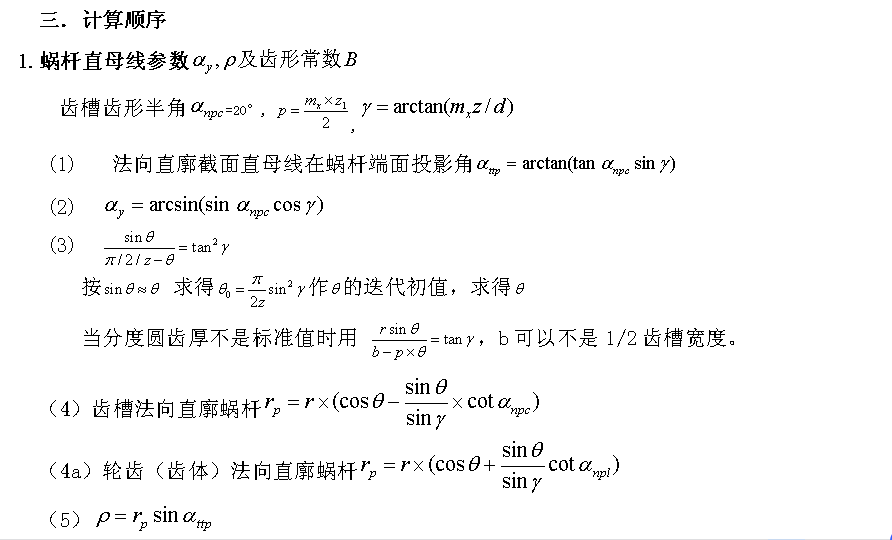

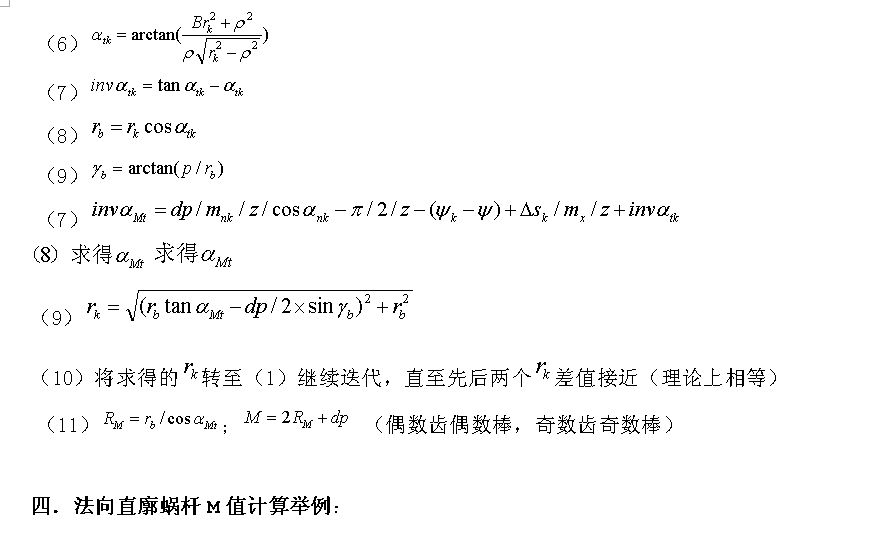

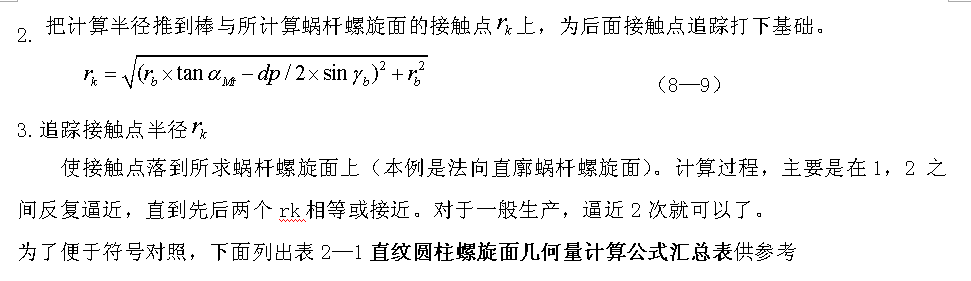

法向直廓蜗杆的几何量计算是直纹螺旋面几何量计算的重灾区，像刀具法向齿形角与蜗杆分度圆法向压力角的混淆不清，还大有人在。而跨棒距M值计算那是生产中无法躲避问题，也是大家关心的问题。欢迎网友们热烈参与讨论，因此，本帖的内容也介绍得比较详细。 另请注意：在图片9 例8——4 （3）后面补充θ值内容：求得θ=1.591349°

hzy · 发表于 2021-6-18 07:34

欢迎网友参与讨论

luyf · 发表于 2021-8-25 08:54

洪老师，您好，非常感谢您的详细讲解，我按您的方法计算了上面的两个例子，计算结果时和您一致的，另外我想请教一下，您给出了ZN1，ZN2的ρ值计算式，ZN3的ρ值是不是等于r*sin（αttp）（r为分度圆半径）

刀疤五 · 发表于 2021-11-10 09:11

洪前辈,您好!您的M值,计算原理分析太复杂了,没有读懂.但得到的计算方法简单快捷方便.

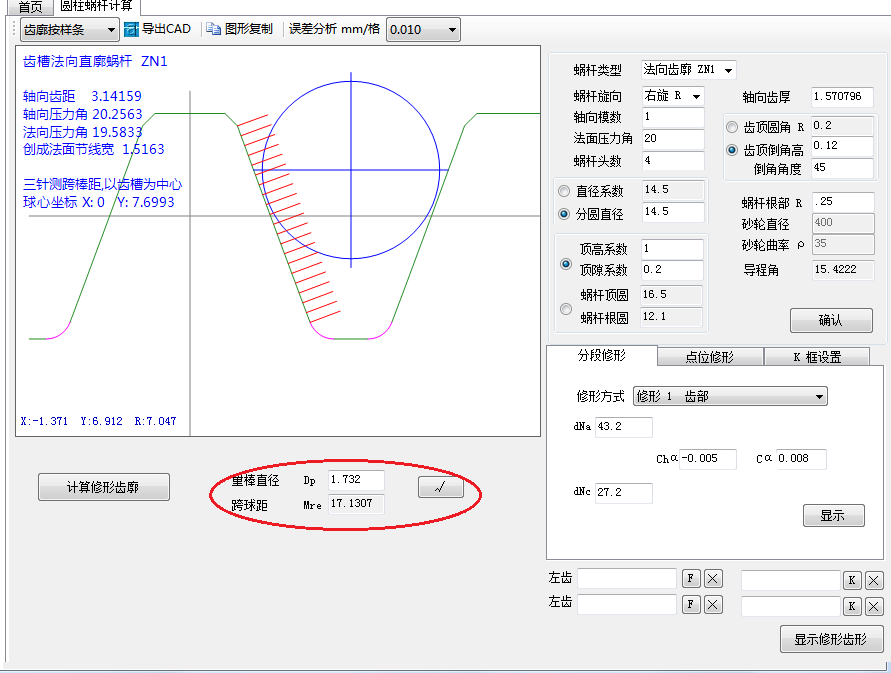

在圆柱蜗杆计算模块中,我采用的简单的原理,复杂的计算,两个实例结果和您是一致的.
