请教:齿抗（轮齿压溃力）如何计算确定？方便后续测量校核

sunkun0517

henrymao 发表于 2021-1-19 20:15
供参考：
齿抗主要是评价粉末冶金材料强度的。

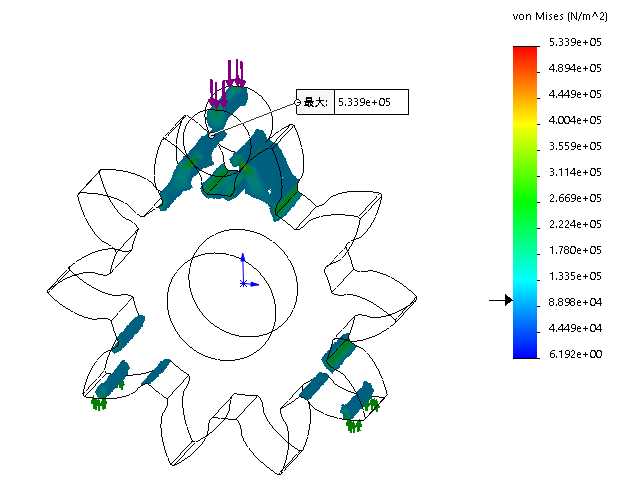

我这边的方案是用CAE分析，按照实物检测状态进行约束。材 ...

请问齿抗测试机有示意图吗？我不是很理解，作用在一个齿上，怎么有跨齿概念

henrymao

sunkun0517 发表于 2021-11-9 10:35
请问齿抗测试机有示意图吗？我不是很理解，作用在一个齿上，怎么有跨齿概念

设备网上随便找的，提供压力，精密传感器能时时测量这个压力值，并带有保护装置，当齿轮断裂即停止。

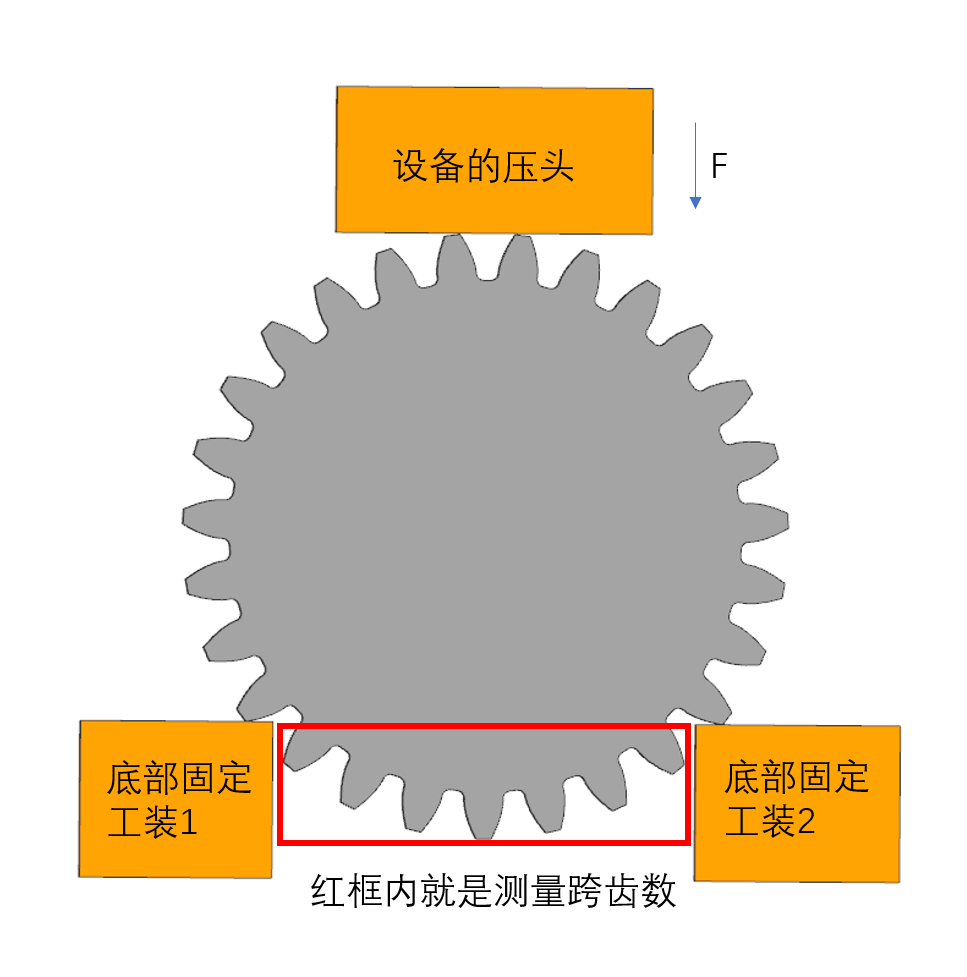

齿轮压溃力概念：按下图装好齿轮，设备持续增大压力，直到齿轮断裂。读取断裂前的压力值就是齿轮压溃力。齿轮压溃力受安装跨齿数影响明显，可以差几倍，所以标注齿轮压溃力必须带跨齿数，否则容易被钻漏洞。跨齿数越少，压溃力是越大的。指数倍数的变化，不是线性变化。

yzgys

一般测量跨齿数为全周齿数的1/3

freefreemen

happyhrc

粉末冶金齿轮的接触强度和弯曲强度 标准齿轮的值是多少？

freefreemen

这个好像没人做过的，只能尽量用好的粉和较高的密度，和质量体系完善的大厂了呀。

freefreemen

其实齿面是有滑动的，粉末冶金材料本来就是做轴承的，这个对寿命和噪音有好处的。所以，在强度允许的情况下，应优先采用粉末冶金材料的，哪怕压个毛坯来加工也是好的。

yzgys

freefreemen 发表于 2022-6-13 16:08
其实齿面是有滑动的，粉末冶金材料本来就是做轴承的，这个对寿命和噪音有好处的。所以，在强度允许的情况下 ...

行家

chiart

其实齿面是有滑动的，粉末冶金材料本来就是做轴承的，这个对寿命和噪音有好处的。所以，在强度允许的情况下，应优先采用粉末冶金材料的，哪怕压个毛坯来加工也是好的。

采用粉末冶金毛坯再加工，密度达不到，强度要差好多。

yzgys

chiart 发表于 2022-6-16 09:36
采用粉末冶金毛坯再加工，密度达不到，强度要差好多。

粉锻或粉末冶金齿轮表面致密化，强度已经达到钢件的水平
