非圆轮系"巨无霸"来了---234567

刀疤五

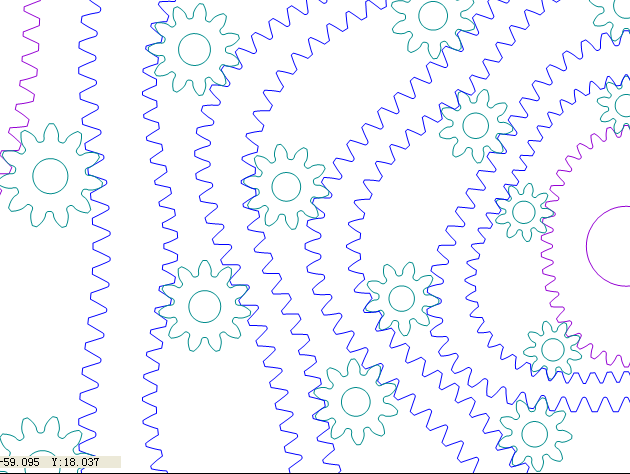

齿形精确绘制（没加上侧隙），见放大图：





全部转起来也行

zhuzhu006

恭喜@【刀疤大侠】，又一威武霸气的作品

qdtruck

感觉里面的齿圈会变形，还是视觉问题？

hyfjy

很厉害，学习了。
在转动的过程中二边形，四边形，六边形的轮子是刚体转动的，而三边形，五边形，七边形的轮子是刚性轮固定的，于是在这样的情况下，动齿与定齿啮合时要想移动，有可能是干涉的，也就是轮子互相是转不动的，要么齿坏，要么停止，然乎？
本机构是多轴输入，多轴输出，需要的设置较为难控制。

freefreemen

果然强大

mrmrw

刀疤大侠的非圆几何计算能力越来越强大了！恭喜！

一地鸡毛09

这个，很牛！
我们大多数估计都不懂，非圆齿轮有没有什么资料可以学习一下的

woodee

刀疤大侠厉害！
四边和六边，是柔性的？

刀疤五

hyfjy 发表于 2015-1-15 17:01


登录/注册后可看大图

很厉害，学习了。
在转动的过程中二边形，四边形，六边形的轮子是刚体转动的，而三边形，五边形，七边形的 ...

图形只是作一些测试用,哪是什么多轴输入，多轴输出.
1.写程序用GDI+绘图，当有大量图形元素时，测试平移，旋转是否卡.
2.各个行星轮公转角速度,自转角速度任何时候都是不一样的,显示轮系旋转可测试速比关系计算是否正确.
3.因为各个行星轮公转角速度不一致,所以多个行星轮无法固定的一个行星架上,也就不能用于减速机构.

刀疤五

woodee 发表于 2015-1-16 11:46


登录/注册后可看大图

刀疤大侠厉害！
四边和六边，是柔性的？

让woodee见笑了,旋转图形只是作一些测试用.哪有什么刚性,柔性的

轮系作用见下面的图片(摘自吴序堂【非圆齿轮及非匀速比传动】第94页)
