非圆齿轮行星轮系齿廓设计

guoguo2014 · 发表于 2014-11-26 16:10

您需要登录才可以下载或查看，没有账号？注册

x

谁给我推荐下，一些资料，关于设计行星轮系的齿轮齿廓设计的，或者加我QQ2608078187 交流下非圆齿轮的经验也行，欢迎加我。我现在可以设计齿轮节曲线，但是齿廓设计出来了，求帮忙，希望一起学习，进步谢谢了.

guoguo2014 · 发表于 2014-11-26 16:11

行星轮齿廓设计不出来了，用MATLAB设计不出来齿廓了，求帮忙。。。。。谢谢哦

lucklhz · 发表于 2014-11-27 10:04

支持，学习中

lucklhz · 发表于 2014-11-28 10:06

楼主，这么发图片的，我想发图，交流一下

411290151 · 发表于 2014-11-30 14:29

不知道楼主的参数是哪里来的？目测这节曲线怪怪的

guoguo2014 · 发表于 2014-12-2 15:12

lucklhz 发表于 2014-11-28 10:06

登录/注册后可看大图

楼主，这么发图片的，我想发图，交流一下

那不是有图片吗。点图片就可以发，图片了

guoguo2014 · 发表于 2014-12-2 15:15

411290151 发表于 2014-11-30 14:29

登录/注册后可看大图

不知道楼主的参数是哪里来的？目测这节曲线怪怪的

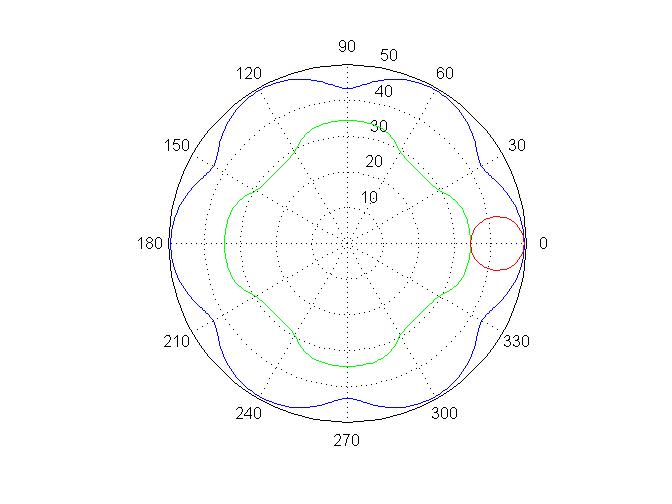

这只是一种节曲线，内齿圈是短幅外摆线生成的，太阳轮根据公式自动生成，我这里还要很多种4-6的节曲线，具体的对不对，还没验证，现在研究齿廓，困住了，不知道怎么做了，希望好好交流，学习一下，

刀疤五 · 发表于 2015-1-5 17:00

本帖最后由刀疤五于 2015-1-5 23:10 编辑

guoguo2014 发表于 2014-11-26 16:11

登录/注册后可看大图

行星轮齿廓设计不出来了，用MATLAB设计不出来齿廓了，求帮忙。。。。。谢谢哦

行星轮齿廓就是渐开线圆柱齿轮，很多软件如CAXA可以直接生成
短幅外摆线与高阶椭圆曲线很相像，但还是有区别。
已知内齿轮的节曲线为短幅外摆线，4-6阶的轮系见下图


guoguo2014 · 发表于 2015-4-6 11:12

刀疤五发表于 2015-1-5 17:00

登录/注册后可看大图

行星轮齿廓就是渐开线圆柱齿轮，很多软件如CAXA可以直接生成
短幅外摆线与高阶椭圆曲线很相像，但还是 ...

能不能大概说下，内齿圈和太阳轮的齿廓怎么画，谢谢。非常想去学习非圆齿轮，希望能得到你的帮助。在此感谢
