请教平面二次包络环面蜗轮副的齿面接触分析

xihualaoyao · 发表于 2014-7-23 09:18

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 xihualaoyao 于 2014-7-23 09:29 编辑

根据客户需求，现有一中心距180，速比63的蜗轮副需要加工，在参数设计上遇到点问题，请各位专家指点。

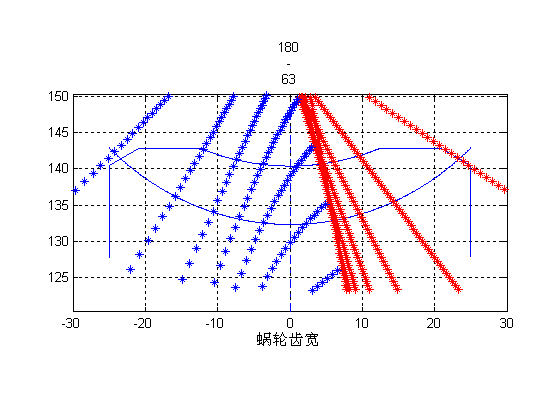

典型传动时，在蜗杆出口处至少一颗齿不参与啮合，但是啮合的齿均为双线接触，蜗轮齿面中间无油涵。见图180-63。

登录/注册后可看大图

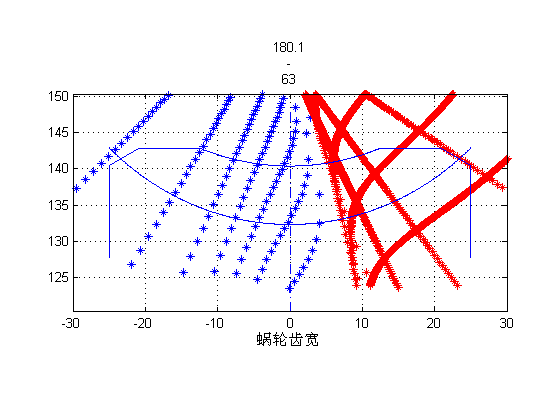

修形传动时，采用中心距变位，当为180.1时，蜗杆全齿参与啮合，但是只有入口处的两齿为双线接触，蜗轮中间油涵较小。见图180.1-63

登录/注册后可看大图

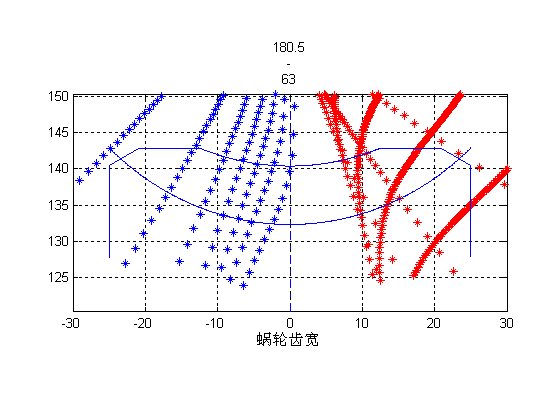

采用中心距为180.5时，蜗轮中间则有较大的油涵。见图180.5-63.

登录/注册后可看大图

在以上三种情况下，那种设计会更好些，请指点！谢谢！

hdcyc · 发表于 2014-7-23 20:14

请问楼主是用什么软件算的？

dafei661 · 发表于 2014-7-23 20:33

请问一下，上面的三个图是用什么软件算出来？

xihualaoyao · 发表于 2014-7-23 22:33

据我所知好像还没有专用的软件，根据啮合原理自己编程画的。

这个样子很好 · 发表于 2014-7-24 13:40

改变一次包络时的平面角度，会改变一次和二次啮合线的位置。仅从上面三个图上很难确定三个中哪个优。请问你的设计思路和设计软件？

hyfjy · 发表于 2014-7-25 16:45

随心所欲，想怎样画就怎样画么？可知道任何一个点的坐标都是要经过严密计算才能得到的？

hdcyc · 发表于 2014-7-25 21:13

显然第一种情况最好，瞬时接触双线分布合理，方向与相对速度方向角度接近90度。

xihualaoyao · 发表于 2014-7-26 21:03

上面三幅图，只是中心距不同，其他的参数都一样。楼上所说的第一种情况为典型传动，一次接触区为平面，安装时由于误差的存在，个人感觉容易产生干涉，不知楼上怎么看？

jiaweicz · 发表于 2014-7-27 21:19

都是全球顶级专家在聊二包的事情啊，国家的希望就寄托在你们身上了！！！

Simen · 发表于 2024-5-30 15:47

你好，我对你的绘制二次包络的接触线程序有兴趣，有偿，方便请加我的v：Simen_Rosy99，谢谢
