内齿磨齿加工

cool119110 · 发表于 2011-9-16 13:46

现在进口的成型磨都有这个功能撒。很多地方都有，我们公司都可以！~

bo5ai2feng0 · 发表于 2011-10-7 15:19

重庆江津禾丰机械有限公司

zengxiaodong · 发表于 2020-12-5 15:39

superknife 发表于 2010-8-22 20:36
直径在80以上的，我们有数控成型磨齿机，可磨内齿。比如内齿圈、离合器内轴等

内齿轮，齿顶圆直径51，模数0.5，齿数103，螺旋角13.75

这个能磨吗？

zengxiaodong · 发表于 2020-12-6 08:02

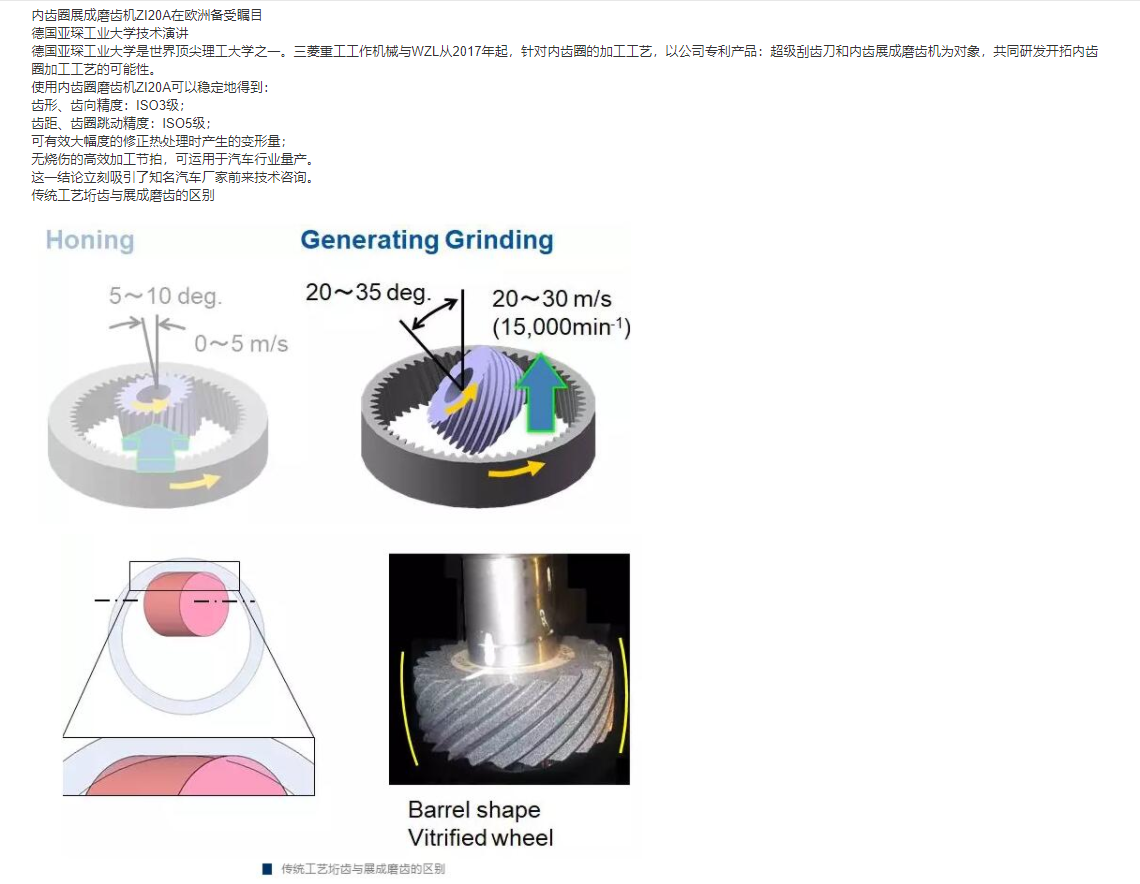

小直径内齿圈的磨齿加工，看来寄希望于三菱的展成磨齿机床，是用桶形砂轮，类似于power skiving，也就是类似于剃齿或者交错轴斜齿轮啮合原理，进行内齿圈的快速磨齿加工！

感觉用车铣复合机床就可以，无非是砂轮的修磨和自动检测。

FES123 · 发表于 2020-12-6 16:48

zengxiaodong 发表于 2020-12-6 08:02
小直径内齿圈的磨齿加工，看来寄希望于三菱的展成磨齿机床，是用桶形砂轮，类似于power skiving，也就是类 ...

国人叫珩磨，对么？

zengxiaodong · 发表于 2020-12-6 17:18

本帖最后由 zengxiaodong 于 2020-12-6 18:27 编辑

FES123 发表于 2020-12-6 16:48
国人叫珩磨，对么？

honing叫珩磨
grinding就是磨

zengxiaodong · 发表于 2020-12-7 07:44

珩磨：珩轮是弹性的，两者运转不强制，施加径向压力；
磨：砂轮是刚性的，两者均强制运转，施加轴向压力。

zengxiaodong · 发表于 2020-12-23 07:19

zengxiaodong 发表于 2020-12-6 08:02
小直径内齿圈的磨齿加工，看来寄希望于三菱的展成磨齿机床，是用桶形砂轮，类似于power skiving，也就是类 ...

这个机床需要1亿日元（不含税），有些厂家购买用来加工RV减速器。

zengxiaodong · 发表于 2021-1-2 16:46

这台机床还可以用来磨摆线

董博221 · 发表于 2021-1-8 08:47

wug1971 发表于 2010-8-18 16:44
我这儿有，2.5m以内。成型内齿磨齿机。如有需要，请留言。

你好我这边有小齿圈需要磨齿的，怎么联系你？
