齿轮加工保证 键和齿的对中为0.05 的夹具设计

yccando06

对于此夹具的设计 困惑许久 诚求论坛 大佬解惑

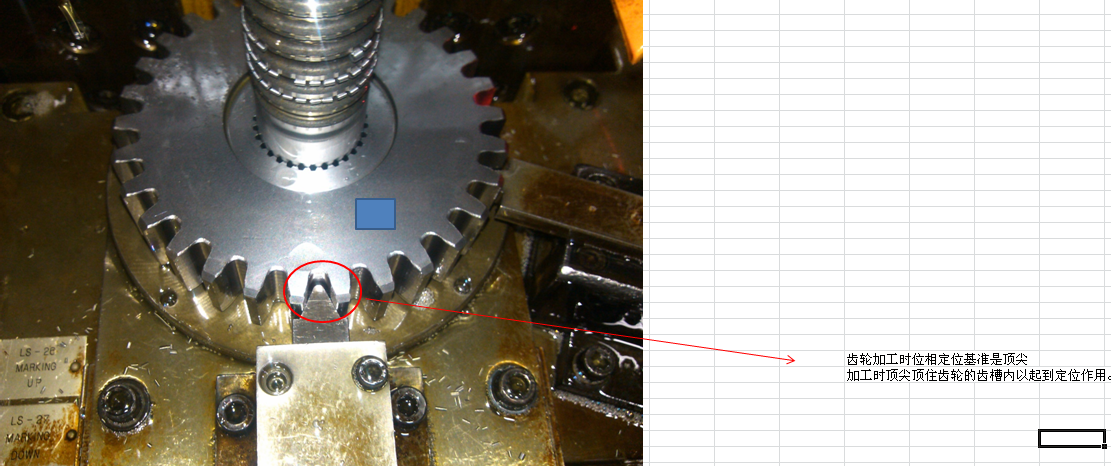

如何设计夹具 保证图中的标记齿中心与内孔单键的偏差≤0.05，同时又要保证内孔单键的 对称度偏差？？？？？

补充： 斜齿轮，压力角25° ，模数m=8,齿数Z=108，螺旋角β=21°

yccando06

先自己顶一个

jiahaibin010

先加工齿部，以齿定位加工键槽应该可以保证

lvjiupeng

外齿是滚出来的吗

yccando06

lvjiupeng 发表于 2013-8-11 11:42


登录/注册后可看大图

外齿是滚出来的吗

是的。想夹具 ，困惑中。。

yccando06

jiahaibin010 发表于 2013-8-11 11:32


登录/注册后可看大图

先加工齿部，以齿定位加工键槽应该可以保证

基本的要点是想以齿定位，如何制作个夹具，困惑 中..

woodee

40°V字滑块定位齿体，带齿槽芯轴，用键槽拉刀。

yccando06

woodee 发表于 2013-8-11 15:03


登录/注册后可看大图

40°V字滑块定位齿体，带齿槽芯轴，用键槽拉刀。

小子愚钝，还是有点不懂，
可能我讲的不清，这是斜齿轮，压力角25度，模数m=8,齿数Z=108，螺旋角β=21°
疑问：1.齿槽芯轴怎么用？

再者我的想法主要还是用线切割加工单键.

再想听听WOODEE的良策？


lvjiupeng

1.线切割的话  先滚齿  切割单键的时候打表找正
2.如果先加工键槽   你的滚齿夹具   芯轴上也做出来键槽  用键来定位   每次装夹  让零件靠紧键的一侧

nedlovell

先滚齿，在用拉床拉单键，拉单键的时候用带尺子的气缸定位。
