以下内容,不知能否给大家透露一下:
1。你的捕获点坐标的如何完成的?不理解.
2。左上角应是鼠标点中心坐标吧?不理解小数点位数为什么要显示那么长?
3。,如滚后还要磨齿的工件,你是否会同时显示两个图形呢?
4。你的图形中是滚刀设计中,是否允许非造型切削刃参与成形呢?
另外我认为我这一点考虑的比较好,就是,滚齿形成的起始圆,剃齿形成的起始圆,图纸要求的起始圆,用不同的颜色,长度在图形中显示,非常直观。滚,剃,图纸起始圆正常是由高到低,所以程序设置的长度也是由短到长。
希望你像我一样,多拿点界面出来介绍.
hj611512 发表于 2009-10-29 14:39
1这个没什么,CAD不都有这个功能嘛。
2小数点位数长是有原因的,你想想。
3不太明白你所说的显示2个图形是什么意思。剃齿后齿形也画在图里的意思?这个已经实现了。总之为了使用起来方便明了,用户的任何要求我都会实现的。
4这个问题不是我允不允许的问题,而是我的程序会计算出结果显示给用户。允不允许是使用我的软件设计以及验证滚刀的人决定的。

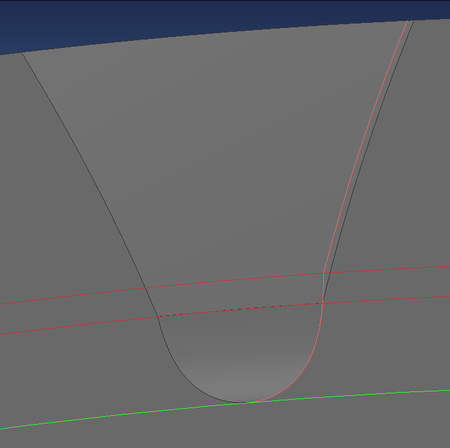

你说的起始圆标在图中,我也实现了。这个方便是方便,不过我觉得这个没什么技术含量啊。用户界面上的东西,复制起来太容易了。你看了我的程序,我看了你的程序,界面上的东西轻而易举就借鉴了,所以用户使用起来方便快捷固然重要,但却不会成为软件的核心竞争力,这是我的看法供你参考。
至于我的程序的详细介绍,现在还不是时候。 |
|
