哪位朋友有做电动工具里的粉末锥齿轮？

woodee

哪位朋友有做电动工具里的粉末锥齿轮？
woodee4002@163.com

freefreemen

1# woodee
只要批量足够大，一般粉末冶金厂都会做的

阿懵

这种弧齿锥齿轮一般粉末冶金厂都可以做。但是模具小厂估计做不来。还有密度的问题，批量的问题要很好的解决。

阿懵

宁波很多厂可以做，我们公司估计也能做，要看转速和强度要求。不敢肯定。

woodee

freefreemen你好！
呵呵，当然！其实只要出钱，都可以做的。

阿懵你好！
谢谢回复！

我的意思，是找一家做过或正在做、有现成模具、尺寸接近的。
我在做小轮的非切削加工批量试验，如果成功将会有很大的价格优势。希望有大轮的合作者。

简单参数：
大端模数在1.3左右；Z1=11；Z2=36；螺旋角35度。
大轮外径47左右

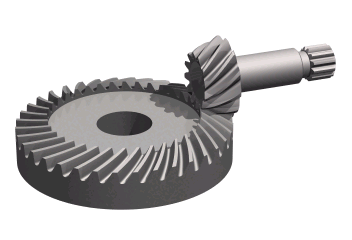

大轮结构图示如下：

woodee

再放一个接触痕迹动画，痕迹厚度0.005~0.006：

freefreemen

freefreemen你好！
呵呵，当然！其实只要出钱，都可以做的。

阿懵你好！
谢谢回复！

我的意思，是找一家做过或正在做、有现成模具、尺寸接近的。
我在做小轮的非切削加工批量试验，如果成功将会有很大的价格 ...
woodee 发表于 2009-9-20 18:57


登录/注册后可看大图

小齿轮由于螺旋角的问题不能出模，好像没有那家厂能直接成形小齿轮的。
螺旋齿轮的计算参数中还有一个刀盘直径的参数，会影响齿形，如果参数不一致会影响接触斑痕。因此，要求较高时都是只做毛坯，再用机加工方法加工出齿形的。:)

woodee

小齿轮由于螺旋角的问题不能出模，好像没有那家厂能直接成形小齿轮的。
螺旋齿轮的计算参数中还有一个刀盘直径的参数，会影响齿形，如果参数不一致会影响接触斑痕。因此，要求较高时都是只做毛坯，再用机加工方法 ...
freefreemen 发表于 2009-9-24 18:58


登录/注册后可看大图

1. 是的，由于不是等距螺线，出模有问题。但已有人研究，结论是可以出模。只是模腔的制造有问题。
    相信不久会解决。
2. 在3D模拟好的情况下，辅助以工艺制造的细节注意，如电火花的电极损耗等，大轮应该可以得到理想的精度。

along2004386

保来得专利产品，已经出来了。

woodee

9# along2004386

along，哪部分的专利？能给一点儿查询指引吗？
