关于SW自定义符号的说明
SW软件的符号库定义保存于..langchinese_simplifiedgtol.sym文件中，软件每次启动系统自动加载该符号库。该文件为纯文本文件，其内容分两部分：第一部分为语法介绍，第二部分为使用以上语法定义的各类符号。
语法介绍包含5种基本的绘图命令：
(1)直线LINE(x1,y1,x2,y2)，
(2)圆CIRCLE(x,y,r)，
(3)圆弧ARC(x,y,r,a1,a2)，
(4)文字TEXT(x1,y1,x2,y2,t)，
(5)填充三角POLY(x1,y1,x2,y2,x3,y3)
所有（x,y）取值范围为（0，1），角度值单位为度。
第二部分定义的各类符号，具体格式为：“＃”后跟符号内部和外部类名，“*”后跟具体内部和外部符号名。其中内部名称作为软件内部索引值，不能重复。外部名称则显示在软件“符号输入选择提示栏”供使用者选择。符号绘制的各种命令在符号名之后，每条指令占一行。符号类名和符号名都可以自定义。软件中已有的各种符号正是通过以上5种命令绘制出来的。用户只要遵守以上规则，就可自己建立各种自定义符号
************

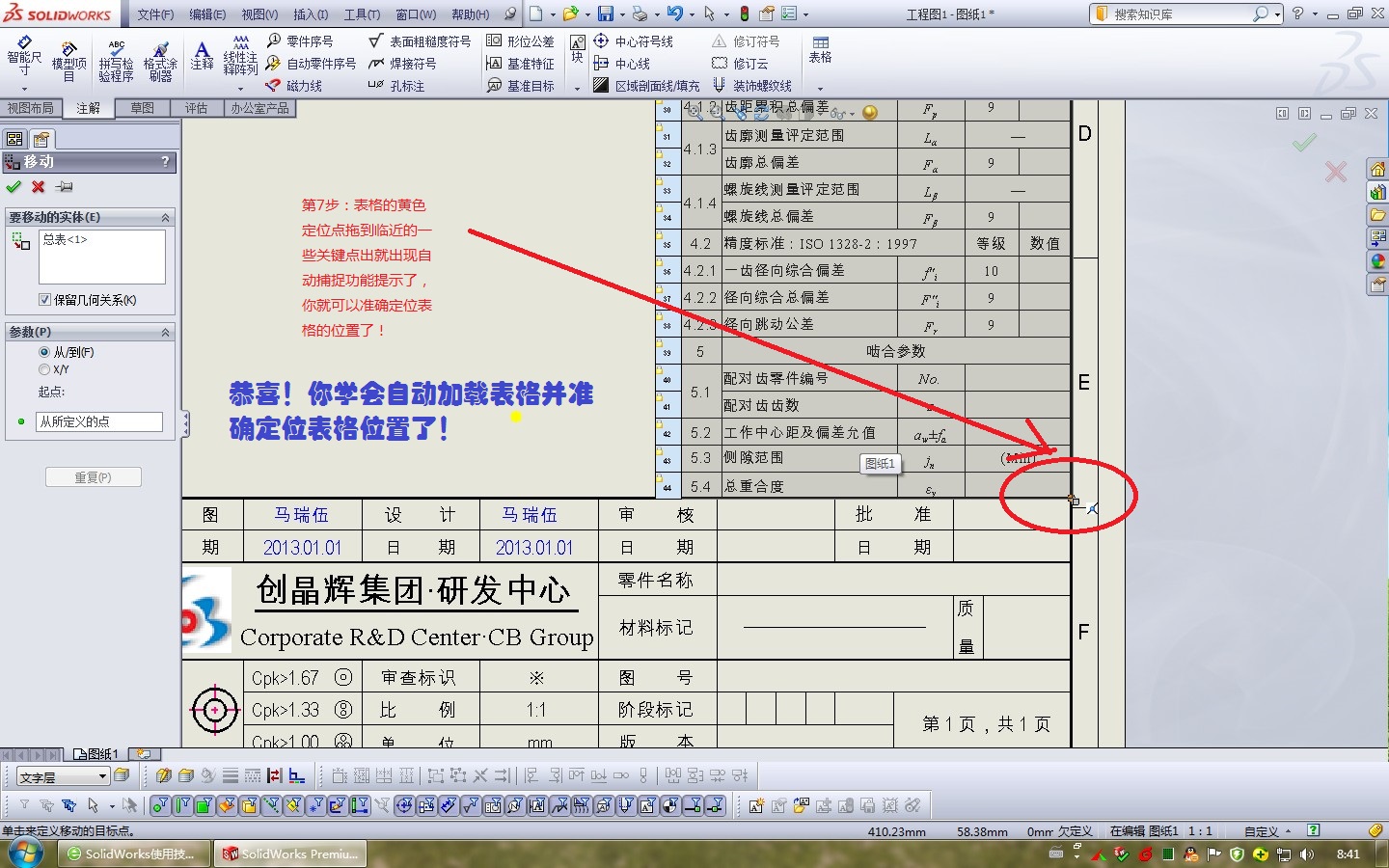

如自定义Cpk靶心图符号的结果：
|
|
