用Excel也能绘制刀具图

chenhw43 · 发表于 2013-2-18 17:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

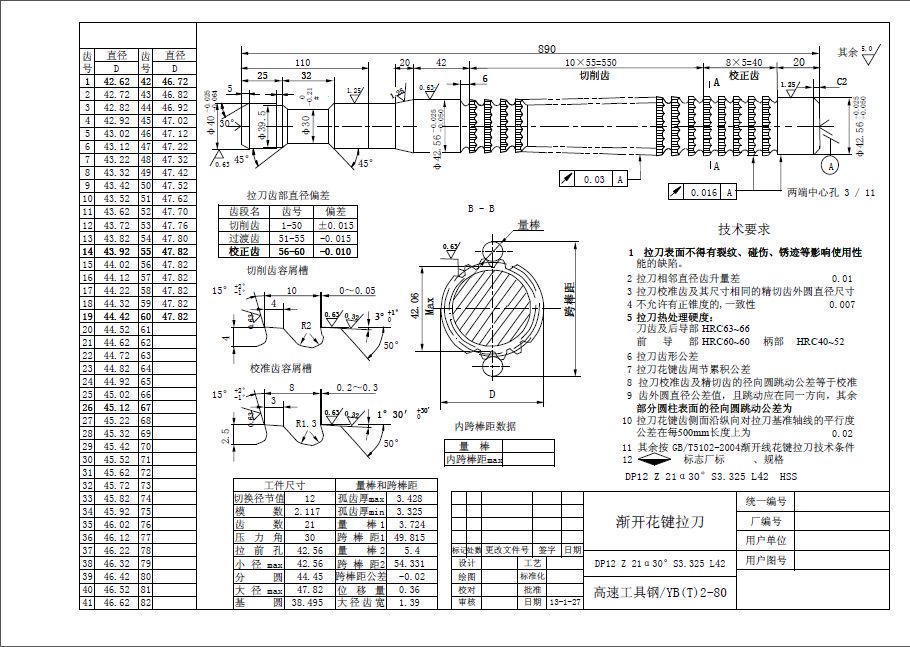

用Excel也能绘制刀具图,可类似CAD绘图方式先做几个标准图块,这样使用图块制作刀具图就非常方便了,同时配合用Excel编写的刀具设计程序,就可实现自动出图了,图面质量是不错的,这些是PDF文本,通过打印就可看到图纸质量,这是一种简洁的方法,使用Excel编程,无需学习复杂的编程语言,大大节约编程时间,可使设计,工艺,自动出图一体化,编程大众化,文字和数椐均可在图上任意编辑,使用十余年了,很实用的,现介绍给刀具设计朋友参考,目前使用从Excel编写的刀具设计程中自动出CAD图样也是非常方便的,(CAD自动出图已使用六七年了),两者可兼备

fantaosheng · 发表于 2013-2-18 17:44

好复杂啊，佩服啊。

luomo226 · 发表于 2013-2-18 17:59

让年轻人何以堪啊……

刀疤五 · 发表于 2013-2-18 20:22

佩服!

见过一些刀具图:
国处的一般图形采用真实的尺寸比例,一些通用的东西,如技术要求,公差,倒角等不会在图纸上表示,只有重要的数据才会在图纸上标明.
国内的,一般采用填图的方法绘图,图形则是不按尺寸比例的,所有的尺寸,公差,技术要求均会在图上写明.造成图面里的东西很拥挤.
个人认为从实用性来说,国外的比较好一些.

渐开线滚刀的齿形图可从以下几方面来区分:
1.齿顶圆角:有双圆弧,单圆弧
2.齿顶结构:有Ⅰ形触角,Ⅱ形触角,无触角,反触角(切削刃角大于齿形角,滚倒角插刀坯用)
3.倒角部份:有倒角,无到角,有反倒角(修缘角小于齿形角)
4.齿根:全切滚刀,非全切滚刀
这4个方面经组合,滚刀的齿形图就有很多种,
因此建议楼主把齿形放大图及尺寸直接由程序来绘图及标注就更好一些.否则要准备很多种哑图.

admin · 发表于 2013-2-19 09:02

不错，学习。。

freak · 发表于 2013-2-19 14:40

请问具体是用啥命令使用Excel绘图的？能否详细道来

chenhw43 · 发表于 2013-2-19 15:13

本帖最后由 chenhw43 于 2013-2-19 15:37 编辑

freak 发表于 2013-2-19 14:40

登录/注册后可看大图

请问具体是用啥命令使用Excel绘图的？能否详细道来

用Excel编写程序,使用Excel自带绘图工具绘制,能在图形上编辑文字,控制线条粗细,数椐自动填写,用Excel编程时,复杂图形宜用自动填写的CAD图样

freak · 发表于 2013-2-19 15:52

chenhw43 发表于 2013-2-19 15:13

登录/注册后可看大图

用Excel编写程序,使用Excel自带绘图工具绘制,能在图形上编辑文字,控制线条粗细,数椐自动填写,用Excel编 ...

我用Excel主要是使用公式编程，对于图形绘制工具不熟，不知道您能否有实用的教材，先谢谢了

per-shaving · 发表于 2013-2-20 00:12

本帖最后由 per-shaving 于 2013-2-20 00:13 编辑

楼主了不起，佩服！
顶一亇！

土司空 · 发表于 2013-2-20 14:28

本帖最后由土司空于 2013-2-20 14:35 编辑

我试着做了一个，用散点图画一个简单的轴。希望能给大家一个提示，抛砖引玉，今后见到朋友们更好的作品。

Book1.zip (2.32 KB, 下载次数: 259)
