疑难，求解答。！！行星轮中间的滚针装少了有间隙会有什么缺陷吗？

zhaohuawo · 发表于 2012-8-27 08:30

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

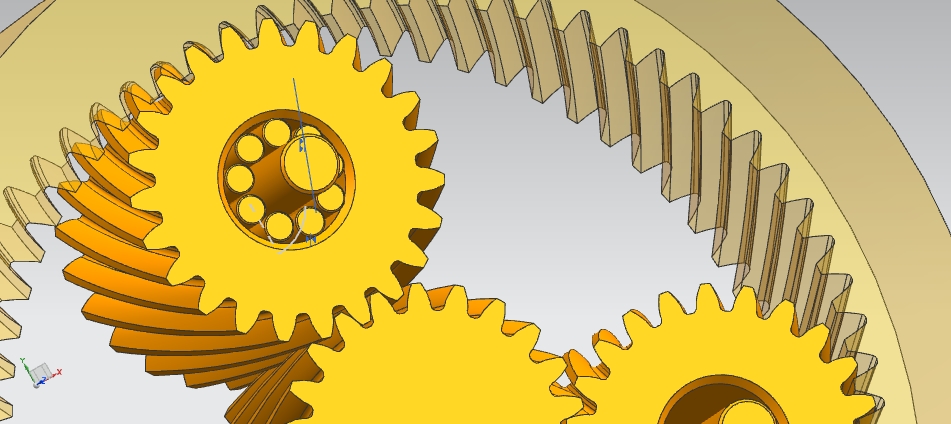

如图所示，装9根的话有间隙，装10根的话有干涉，
又不想去修改尺寸了。。。。
以前一直没重视这个问题，现在想问问，求版主大神帮忙，
会不会再旋转过程中，9根滚针全部挤在一起，然后留出来一个空档，产生振动和跳动，造成输出的不稳定

zhaohuawo · 发表于 2012-8-27 08:32

求帮忙额，有人愿意解答一下嘛

hmcad602 · 发表于 2012-8-27 10:05

没多大问题，应该要留有一点间隙。

zhaohuawo · 发表于 2012-8-27 10:12

谢谢

JINLIANG · 发表于 2012-8-27 10:31

针斜会卡死的

chenmiaooo · 发表于 2012-8-27 18:43

没有保持架间隙大了滚针卡死断裂是正常的!

hyfjy · 发表于 2012-8-27 21:14

在行星轮的内轴承设计上，有一种设计方法称为布满滚子的轴承，其实称布满也是虚词，滚针或滚信间应留有较少间隙，原则上是所以间隙之和在0.15-0.25之间，不可太大，一般如果缺少的近一个滚子的尺寸是有点大的，传动中一般会引起传动不平稳，冲击，早期异常损坏等各种事故，发热量也明显大，所以遇到这类情况应改动设计，要么用较小滚柱，要么相应加大内外滚道尺寸使之符合设计规范。原则上在充满润滑脂的滚道上布满滚子才好，这类滚子都是不用保持架的。

zhaohuawo · 发表于 2012-8-28 07:46

谢谢各位版主大人。。。受教了。。。。还是去修改一下吧！！

别死在小细节上了

cys150858 · 发表于 2012-8-28 19:20

小弟淺見，請前輩們多指教。

看您用滿針設計，估計應該是用在小模數行星減速機上。如果空間剛好缺一支，運轉時會在齒輪運轉的定頻噪音之外出現另一種很明顯的噪音，空轉時是一種，受力時又是一種。此外也會反映在減速機的背隙上，不過間隙也不宜太小，間隙小會造成油脂很難回流到滾針間潤滑，可知費前輩所說的的確是真知灼言。

齒輪內孔可加工，不是問題，滾針除非你量很大，要不也會買標準品，剩下就是中間的心軸比較容易變動尺寸。總的來說，還是別缺針應該好一些。

284618282 · 发表于 2012-8-28 20:56

我是做行星减速机的，你的问题很严重i，少个滚针肯定不可以的，机器因此肯能在使用的情况下卡死，
