花键环规设计求助

lori · 发表于 2011-12-21 16:08

请指教.....

zhangshengxi · 发表于 2012-1-14 10:25

请高手门指点！！！！！！！1

人生几何 · 发表于 2012-5-9 15:26

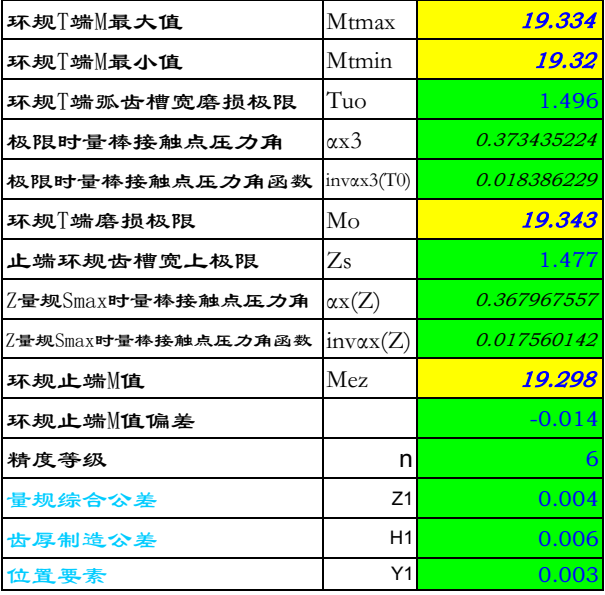

花键综合环规，按照7级精度设计的，公式是：一部分是手算，一部分是软件算，不值得你的M值是怎么算来的？？

zhang19750202 · 发表于 2012-5-10 16:38

一般根据与之相啮合的内花键的参数，还有齿厚来计算和确定

liudatong1981 · 发表于 2020-8-27 20:45

也想求助一下花键量规的设计

qqj666 · 发表于 2021-3-25 13:18

参数计算公式是什么

hx888 · 发表于 2021-7-19 09:46

首先，这个花键的精度没有给，怎么计算环规的尺寸

木剑岚枫 · 发表于 2021-11-2 13:39

个人建议，以外花键为例：
1.先明确该花键采用的标准，比如DIN5480、ISO 4156等；
2.确定被测花键的尺寸：大径、小径、渐开线起始圆、实际齿厚、作用齿厚等；
3.查标准，按标准的要求设计环规，计算环规的尺寸。

daoshen888 · 发表于 2023-10-31 10:34

这里环规设计中还差精度等级，配合长度。在我看来你的设计不合格。

daoshen888 · 发表于 2023-10-31 10:42

参照GB/T5106-2012就可以搞定
