磨齿齿形一边好一边不好的原因

zl3264507 · 发表于 2024-1-17 08:22

您需要登录才可以下载或查看，没有账号？注册

x

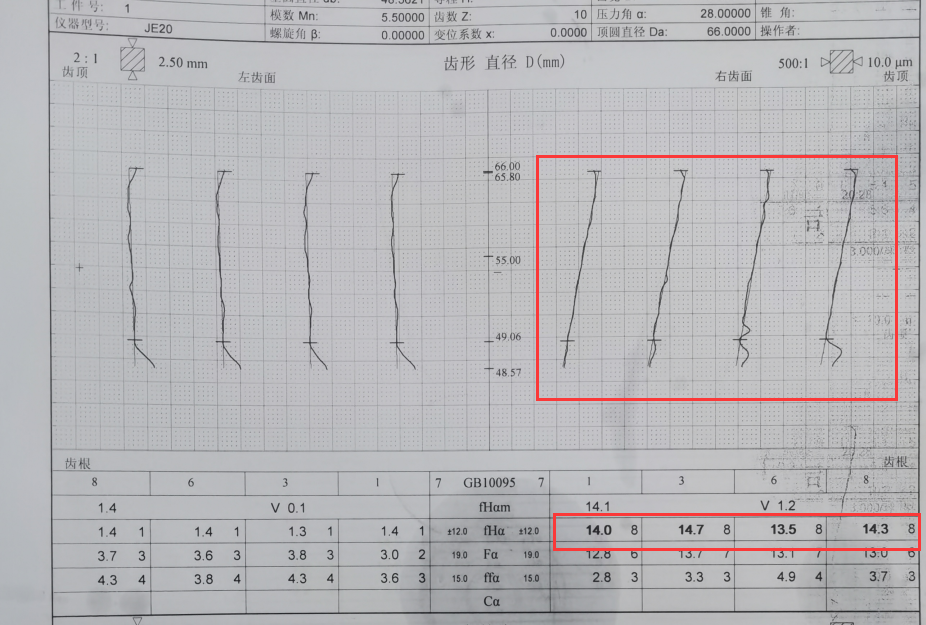

磨齿加工出现齿形一边好一边不好，都是右齿面，图纸要求6级精度，实际加工过程会出现一边齿形超差
主要是齿形斜率超差，调整好，前后一件齿形斜率超差会达到0.003-0.005，也就是齿形斜率会跑。
加工磨齿机为康尼成形磨，新磨齿机。


挑起你的 · 发表于 2024-1-17 08:48

看形状滚轮没问题，可能问题出在装夹上，检查靠近齿形那一段的跳动，卧式机还要检查砂轮中心高，

longgulei · 发表于 2024-1-19 09:27

一侧无问题，另一侧四条线不好但方向一致，如果是双面磨的话，修砂轮那里找找原因

hss218 · 发表于 2024-1-23 09:53

我们康尼的成形磨齿形倾斜也是存在像楼主说的这个情况，早上FHA一般正值，下午一般负值大概3～5谬确实有，只能凭经验早上加大下午减小斜率误差。

hss218 · 发表于 2024-1-23 09:57

特别夏天早晚如果温差大的情况下发现2.5M18Z斜率误差有相差20谬情况，除斜率误差变化外，齿形形状和齿向基本保持不变

hss218 · 发表于 2024-1-23 09:58

但前后一件应该没有相差3-5谬的情况，除非开机第一件和第二件可能会有这种情况。

zl3264507 · 发表于 2024-1-23 11:35

hss218 发表于 2024-1-23 09:58
但前后一件应该没有相差3-5谬的情况，除非开机第一件和第二件可能会有这种情况。

谢谢回复，我们2台新的康尼磨齿机，一台跑的慢点，fHa，1件跑1个um，但是另外一台跑的厉害，已通知康尼来人。

fHa我们也做点反修形，检验频次特别高。

hrxiaokang · 发表于 2024-1-29 19:11

为齿轮品质，所以要求离线检查，保证品质，还是需要第三方
