VB6程序实现的渐开线范成原理

michaelyang · 发表于 2023-2-13 10:12

有句话不知当讲不当讲，那我就不讲了

jasonjancao · 发表于 2023-5-31 14:23

代码能不能共享一下？

hyfjy · 发表于 2023-5-31 22:03

用展成的目的最终还是提取出需要的齿轮的最终轮廓线的逐点坐标，也就是在展成中，达到取出关键点，目的就达到了，好比画一条蛇，如果觉得连没有的，或者不需要的部分都不管三七二十一地画上去，实在是没有太多的用处了。个人意见，不一定中意。

hyfjy · 发表于 2023-5-31 22:06

关键是在每一次展成时找出关键的起作用的点，然后把这些点联接起来，形成具体的齿轮轮廓图，或者进一步拉伸成为实体，就达到目的了。

hyfjy · 发表于 2023-5-31 22:23

软件的目的不完全是看看而已

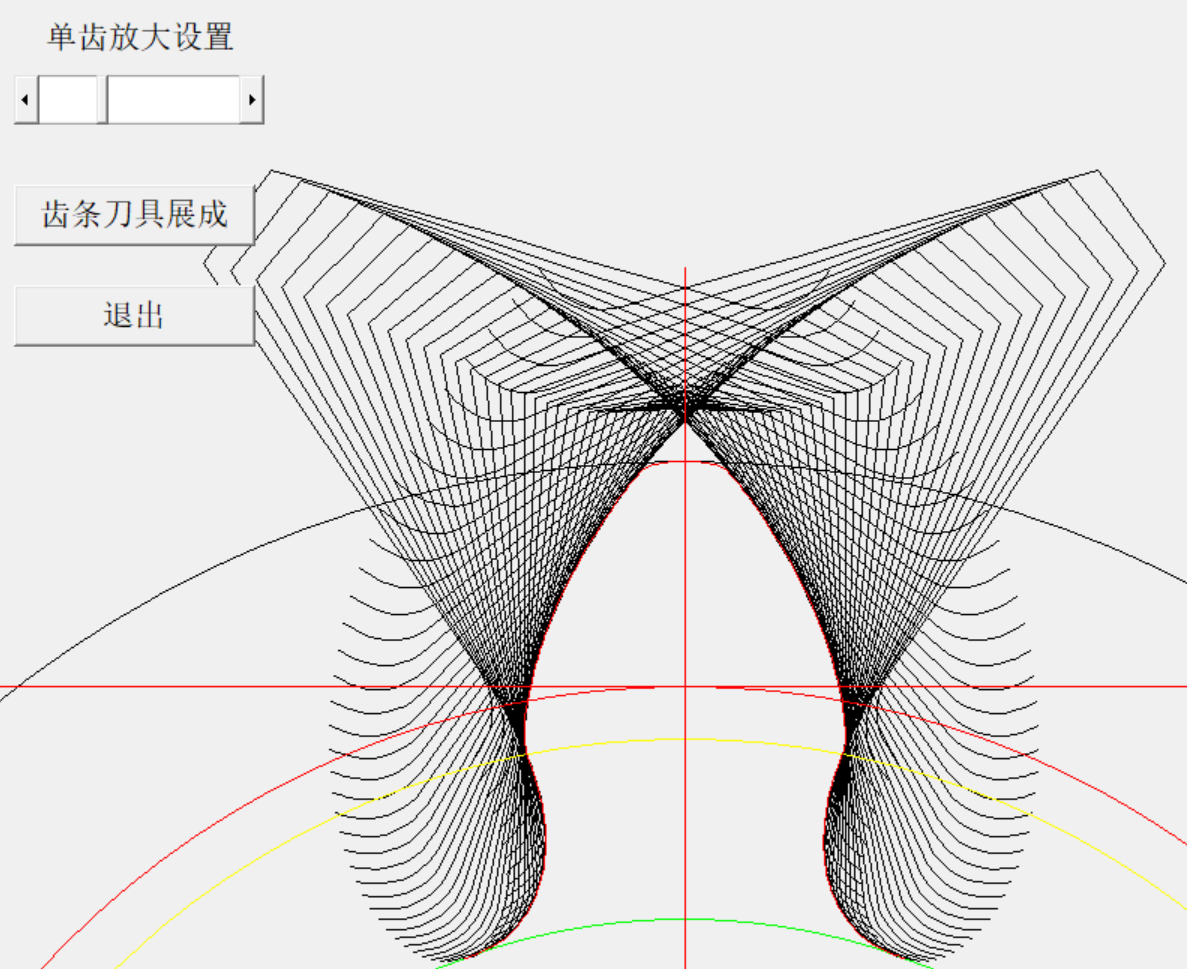

提取出来的一个齿，细看可以看到内侧包络点组成的红线，这就是齿条展成的齿形图

同时可以导入二维图，给出一个齿的准确的样条线（作为需要，在图中已经对齿顶圆角进行了处理）

可以看到，是由刀具的每一次展成得到的点组成的

hyfjy · 发表于 2023-5-31 22:34

软件计算后给出的几个文件，压缩如下，其中的DAT文件可以指定用CAXA的电子图板打开，就可以看到二维图了

平面齿形设计.rar (20.95 KB, 下载次数: 2)

michaelyang · 发表于 2023-6-1 09:05

没什么实际意义

taiwanmax · 发表于 2023-8-15 16:08

請問是出售嗎？如何聯繫？

daoshen888 · 发表于 2023-10-31 08:32

大师，我是做齿轮的，这个刀具的展成很好，能分享吗？h759479060@qq.com
