电力液压推动器能否用齿轮泵？

michaelyang · 发表于 2022-12-22 08:58

好得很mark以下

zengxiaodong · 发表于 2022-12-22 10:08

zengxiaodong · 发表于 2023-1-11 21:19

zengxiaodong · 发表于 2023-1-12 09:29

zengxiaodong · 发表于 2023-9-5 09:19

发了那么多珍贵的资料，居然下载量为零！

zengxiaodong · 发表于 2023-9-5 13:47

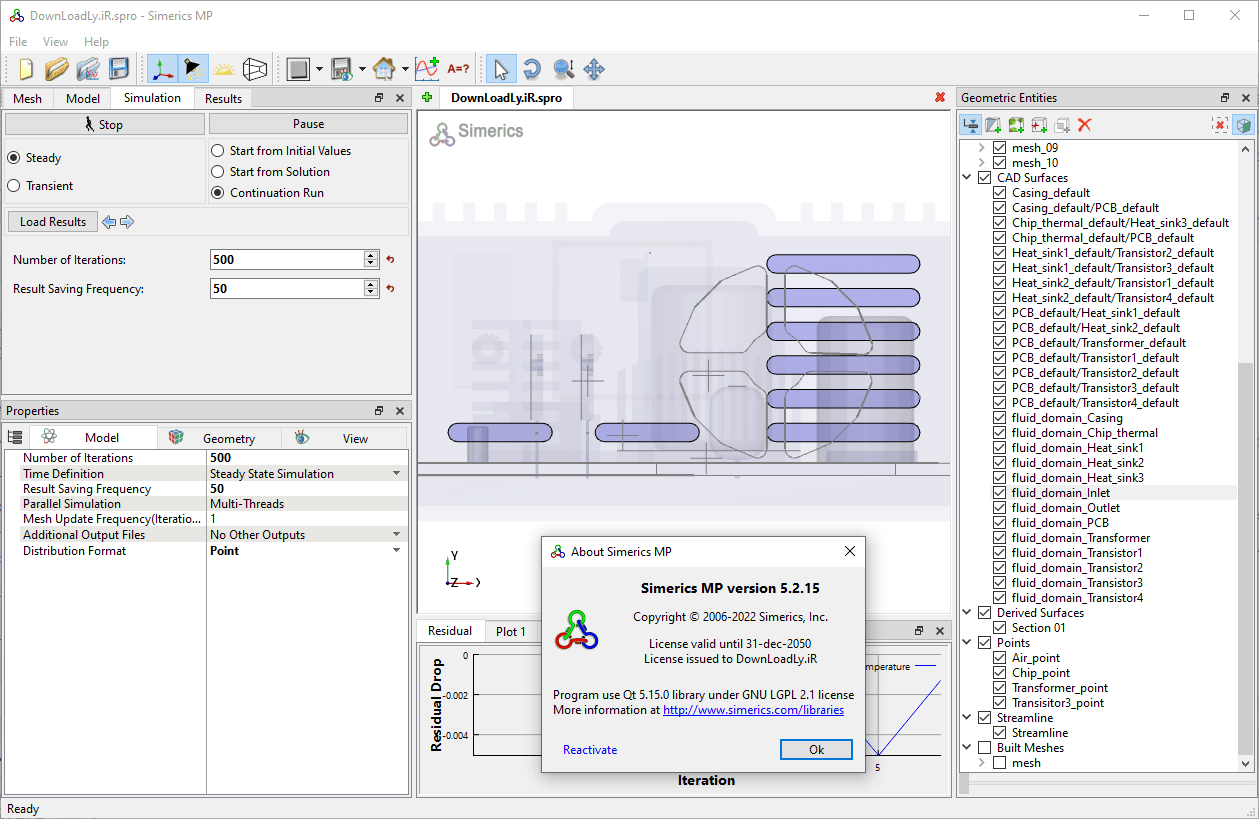

Simerics MP+ 6.0发布了

1、新增模块和模板，包括优化模块、声学模块、通用齿轮模板、PID控制模块、Turbo Post模块；

2、现有模型和模块改进，包括船舶计算模板、数据交换模板、汽车模板、活塞冷却模板、涡旋压缩机模板、滚动柱塞泵模板；

3、用户界面与接口更新；

4、新增的前处理功能,包括新增NX软件前处理功能插件、边界层网格、环形模板网格，支持Nastran网格导入；

5、求解器设置与数学模型，包括VOF模型、正压液体模型、多孔介质模型、湍流模型、时间定义、Dp-Q阻力模型；

6、后处理功能。

https://mp.weixin.qq.com/s/OsVSsH5MhXA6gssHvhHfnw

zengxiaodong · 发表于 2024-1-22 10:38

用高速永磁电机驱动内啮合的摆线齿轮泵，还有一个重大优点，那就是推动器的动作频率可以大幅度提高。

传统的推动器由于叶轮泵效率很低，油液温升很高，另外异步电机的启动电流达到额定电流的6~7倍，导致电机线圈的温升也很高！这2个发热源的叠加效应，就会在推动器频繁动作时产生极为可观的功耗和温升，限制推动器动作频率。

如果采用齿轮泵的方式，则电机启动电流几乎不超过额定电流，而且在推动器频繁动作时，可以保持电机恒速运转，仅通过回油电磁阀的动作来控制推动器的动作，发热量估计可以降低80%以上！！！

zengxiaodong · 发表于 2024-1-22 14:15

这篇论文很有新意，值得一读

电动时代背景下液压泵面临的...业大学专家阮健报告录音整理_张婷婷.pdf (1.76 MB, 下载次数: 0)


zengxiaodong · 发表于 2024-1-22 14:34

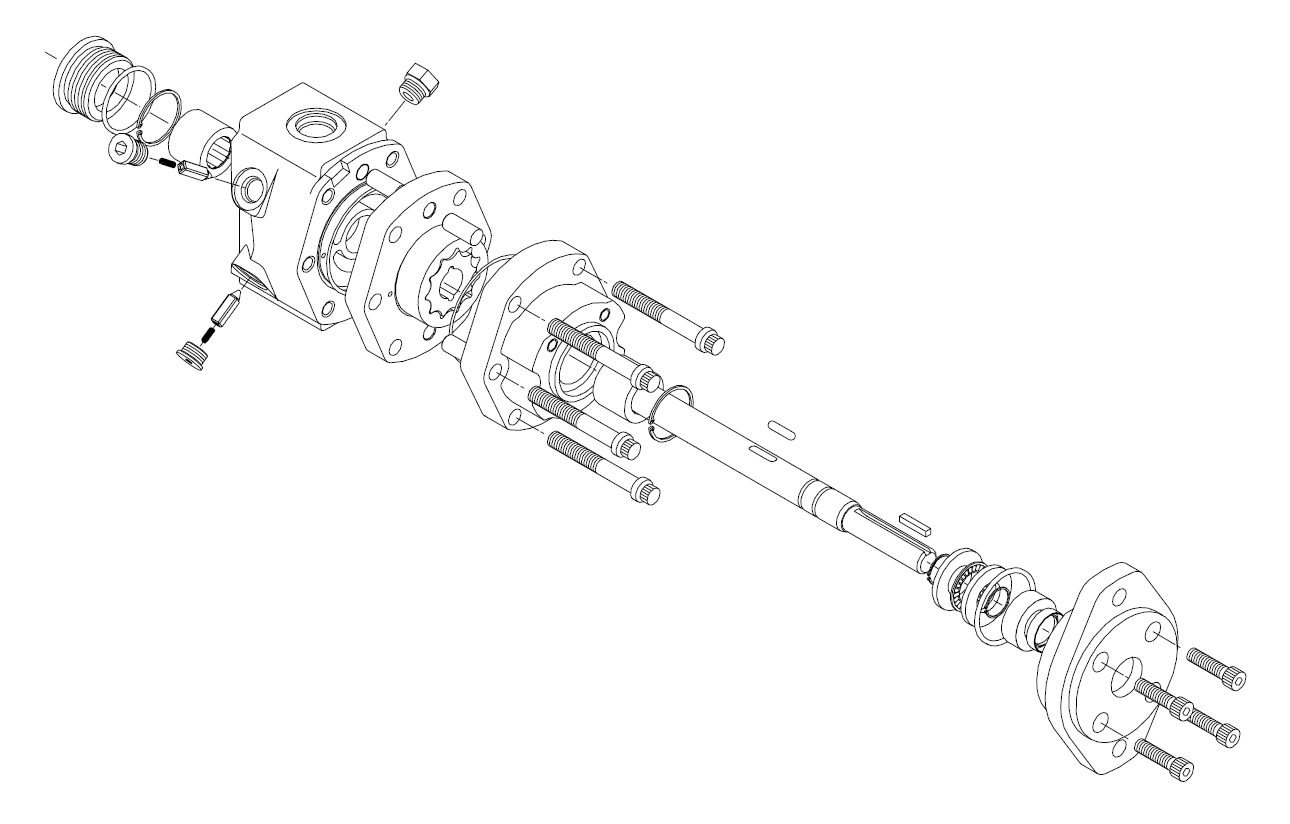

派克Parker齿轮泵

Gerotor.pdf (817.03 KB, 下载次数: 0)

servMan_pgg2.pdf (2.42 MB, 下载次数: 0)

HY13-PMDGPC1_US OOS.pdf (1.57 MB, 下载次数: 0)

zengxiaodong · 发表于 2024-1-23 09:26

这Parker个型号也是摆线泵


HY13-1590-010-High-Speed.pdf (771.08 KB, 下载次数: 0)

M2-Service-Guide.pdf (627.68 KB, 下载次数: 0)
