机油泵内啮合渐开线齿轮怎么设计?

zhuwenyan200 · 发表于 2015-8-9 10:54

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

小弟最新收到一份设计图纸,如上,
请教下高手
疑问1:内啮合如何确定上图内外齿轮的最佳啮合点?
疑问2:是否有软件可以直接根据以上的条件直接生成啮合的齿轮?
注:小弟用电子图版可以根据图上参数画出单个内齿轮和外齿轮,但是不知道这个方法是否可行?(虽然可以让外齿轮在内齿轮中滚动,但我想一定不会这么简单)
小弟又用SW的插件Geartrax 但是中心距是5.5 且变位系数按图纸更改后,Geartrax 显示的啮合动画都偏离了,中心距也变了,固感觉SW解决不了这类齿轮设计
希望高手能帮小弟解决这类问题?

hyfjy · 发表于 2015-8-10 17:18

本帖最后由 hyfjy 于 2015-8-10 17:29 编辑

渐开线内啮合，效率估计较低，泄漏较为严重。

zhuwenyan200 · 发表于 2015-8-13 09:45

hyfjy 发表于 2015-8-10 17:18

登录/注册后可看大图

渐开线内啮合，效率估计较低，泄漏较为严重。

hyfjy老师:
我看了你的相册里有"平行轴内,外啮合圆柱齿轮副设计平台"这个是什么齿轮软件可否发我邮箱里!
zhuwenyan200@sina.com
谢谢!

kobe02308 · 发表于 2016-8-31 20:03

我也需要，可否发我邮箱里!
kobe02308@hotmail.com

hyfjy · 发表于 2016-9-1 07:54

内啮合油泵的较优秀齿形设计。


zyh007zyh · 发表于 2017-1-25 22:13

本帖最后由 zyh007zyh 于 2017-1-26 10:31 编辑

hyfjy 发表于 2016-9-1 07:54
内啮合油泵的较优秀齿形设计。

            费师傅你好，祝新年身体健康，家庭幸福。

               请教几个问题：  1.图示中的内啮合大小齿数差很小，虽有变位和齿高的调整，不知道转动是否会干涉呀？                                     2.你的齿圈（齿形凸）和我们常用到的齿圈齿形（凹）不同，这是什么原因吗？

      谢谢指导！！谢谢

freefreemen · 发表于 2017-3-8 20:26

本帖最后由 freefreemen 于 2017-3-8 20:29 编辑


G.rar (556.82 KB, 下载次数: 2)

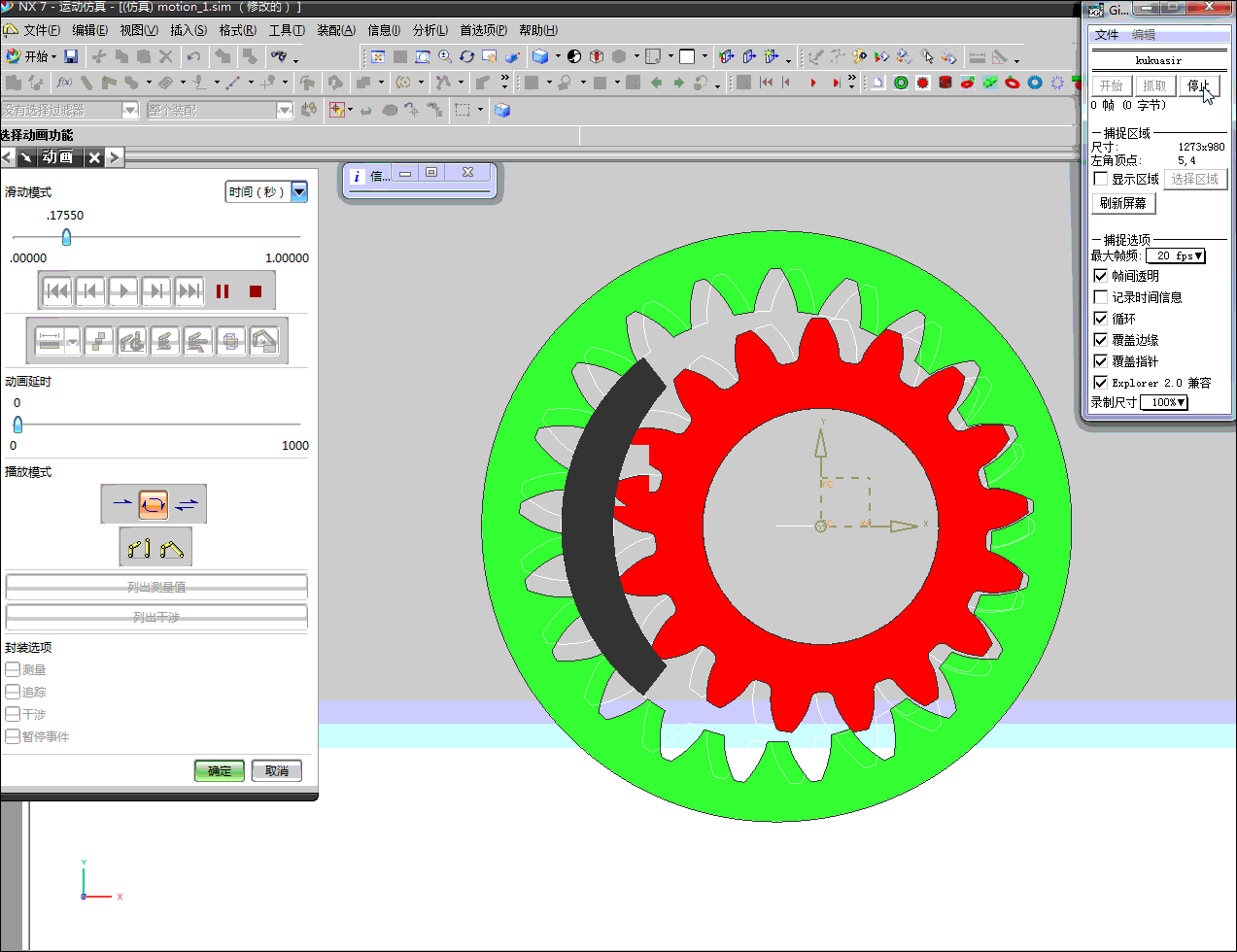

有空做了一个

G1.rar (162.2 KB, 下载次数: 0)
