斜齿条的斜向是如何分别左右斜的？

hyfjy

asd75321263 发表于 2021-10-6 20:45
兄弟会画蜗杆斜齿条结构吗

蜗杆斜齿轮可以看一下http://www.gearbbs.net/forum.php ... &extra=page%3D1

mrmrw

asd75321263 发表于 2021-10-6 20:45
兄弟会画蜗杆斜齿条结构吗

关于蜗杆斜齿条的配合，这个要分装配条件来设计。

（1）常规的理解：蜗杆斜齿条配合是交错的。如下图所示：

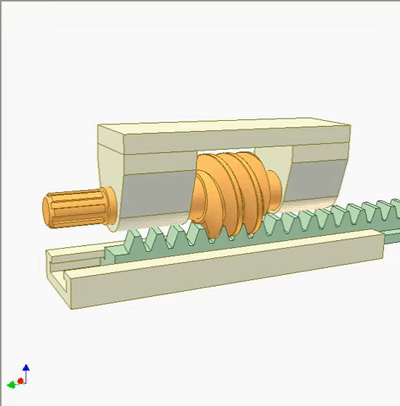

（2）另外一种比较特殊，蜗杆的轴向与齿条这样子的。

运动方式是这样子的
