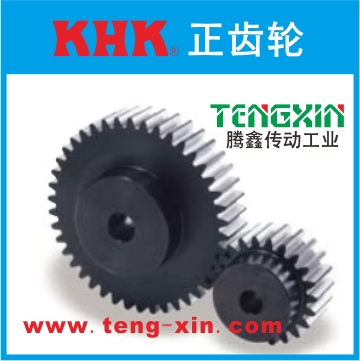

KHK标准正齿轮,为满足客户的各种需求 ,备有各种不同的材料、 形状、 模数、 齿数等丰富的产品可供选择。同时还提供孔径、 轴径、键槽、定位螺孔等可以自由追加工的产品,使设计幅度更宽。
file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps233D.tmp.png 正齿轮:MSGA(B)系列 模数:1~4 精度等级:JIS N5级(JIS B 1702-1) 齿 形:全齿高齿 压 力 角:20o 材 料:SCM415 热 处 理:整件渗碳淬火 齿面硬度:55--60HRC 主要特长:强度及耐磨性能优异,可使结构更加轻巧。
file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps237D.tmp.jpg 正齿轮:SSGS系列 模数:1.5~3 精度等级:JIS N7级(JIS B 1702-1) 齿 形:全齿高齿 压 力 角:20o 材 料:S45C 热 处 理:调质 齿面高频淬火 齿面硬度:45--55HRC 主要特长:对齿轮轴的轴部追加工后,可以直接与轴承相配合。
file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps237E.tmp.png 正齿轮:SSG: 模数:0.5~6 精度等级:JIS N7级(JIS B 1702-1) 齿 形:全齿高齿 压 力 角:20o 材 料:S45C 热 处 理:齿面高频淬火 齿面硬度:50--60HRC 主要特长:齿面虽经淬火处理、但追加工可能。同时备有J系列成品可供选择。
file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps238E.tmp.jpg 正齿轮轴:SSS 模数:0.5~3 精度等级:JISN8级(JIS B 1702-1:1998)*旧JIS4级(JIS B 1702:1976) 齿形:全齿高齿 压力角:20o 材料:S45C 热处理:调质* 齿面硬度:200~270HB* 主要特长:SS系列少齿数产品(齿数在10~13)的带轴式样。
file:///C:\Users\ADMINI~1\AppData\Local\Temp\ksohtml\wps239F.tmp.jpg 正齿轮:SS 模数:0.5~10 精度等级:JISN8级(JISB1702-1:1998)*旧JIS4级(JISB1702:1976) 齿形:全齿高齿 压力角:20o 材料:S45C 热处理:- 齿面硬度:194HB以下 主要特长:可供选择的模数、齿数规格丰富、价格低廉、使用范围广泛。还备有J系列成品可供选择。
|
