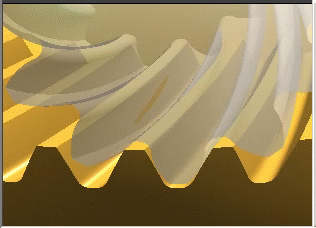

螺旋锥齿轮滚轧加工批量实验结果

woodee

有点看不明白，是啥意思？？？？？？？？？？？？
yun1105813 发表于 2010-7-29 21:41


登录/注册后可看大图

格里森的齿线，是圆弧线缠绕在锥面上。
奥利康的齿线，是圆摆线缠绕在锥面上。
等角螺旋线，是圆锥上螺旋角处处相等螺旋线：

woodee

[转帖]对数螺旋锥齿轮的三维建模与几何参数
设计作者：尚珂,李强 分类：机械设计与理论   内蒙古科技大学   2010-03-22
前言
随着我国工业的迅速发展,锥齿轮在机械、汽车、航空等行业应用越来越广泛,而机械装备向大型、重载、高速的方向发展,对齿轮传动平稳性、承载能力高、重合度大、使用寿命长、可靠性高的要求越来越高,迫切需要提高锥齿轮传动的性能和效率,以满足工程领域的需要。因此,本文在分析研究了螺旋锥齿轮的啮合原理、传动特性的基础上,提出了一种新的螺旋锥齿轮传动形式――对数螺旋锥齿轮传动。对数螺旋线具有在同一条螺旋线上各点螺旋角处处相等的特点,具备了优良的工程应用特性,因此将其作为螺旋锥齿轮的齿向线,以解决目前螺旋锥齿轮传动中存在的不同啮合点处的螺旋角不相等带来的动力传递效率低、摩擦磨损严重、传动不平稳等的缺点。研究工作是锥齿轮传动研究领域的一个突破,是对锥齿轮传动领域科学研究的继承和发展,具有较大的研究意义,并且极具工程应用价值。本文完成的研究工作包括以下几方面:1.通过对已研究完成的对数螺旋锥齿轮的啮合原理及传动特性的分析,结合格里森弧齿锥齿轮的设计,深入的研究了该种新型螺旋锥齿轮与格里森螺旋锥齿轮啮合原理的异同,得到了对数螺旋锥齿轮的结构。2.通过对对数螺旋锥齿轮的三维造型设计,验证了对数螺旋锥齿轮啮合原理体系的正确性和可行性,为下一步的齿轮有限元分析、机构仿真等提供了必要条件,为后续数控加工、制造打下了基础,也为对数螺旋锥齿轮参数的设计确定方法提供了依据。3.在对数螺旋锥齿轮三维造型的基础上,对比格里森弧齿锥齿轮的轮坯设计,研究各种齿制推荐的经验公式、线图和经验数据,分析了对数螺旋锥齿轮参数设计及确定的原则,给出了齿轮各种几何参数的定义及基本参数的确定方法,为工程实践奠定了基础。

JINLIANG

齿坯直径的确定?轧轮要跟据坯的直径来设计参数的,不然分齿会乱齿或有一齿齿距不等,我冷轧圆柱直齿及螺旋花键是要试毛坯直径的

woodee

齿坯直径的确定?轧轮要跟据坯的直径来设计参数的,不然分齿会乱齿或有一齿齿距不等,我冷轧圆柱直齿及螺旋花键 ...
JINLIANG 发表于 2010-7-31 20:31


登录/注册后可看大图

原理一样。要用到非零变位。

along2004386

回复 woodee 的帖子


    等角螺旋在前年下半年作伞齿时候偶然发现这个齿制，也用UG画出来模型并制作了一对样板，啮合是没有问题。
但是我研究的是能够脱模的伞齿，所以最终选择等距齿轮进行着手。当然，等角也好等距也好各有优势。包括格里森
齿轮，具有其独特的优势，因为我还没有想出来等距或等角罗伞能够做出点接触痕迹的方法。也就是说，通过软件
扫描后，其齿形啮合斑点不是片状，而是线状。
      我对等角或是等距充满信心，毕竟在直伞全面应用的今天，从成本和效率方面考虑，这两种齿制是一个不可或缺
的补充或选择，正在联系厂商打样，确实不容易。

woodee

回复
等角螺旋在前年下半年作伞齿时候偶然发现这个齿制，也用UG画出来模型并制作了一对样板，啮合是没有问题。
但是我研究的是能够脱模的伞齿，所以最终选择等距齿轮进行着手。当然，等角也好等距也好各有优势。包括格里森齿轮，具有其独特的优势，因为我还没有想出来等距或等角罗伞能够做出点接触痕迹的方法。也就是说，通过软件扫描后，其齿形啮合斑点不是片状，而是线状。
      我对等角或是等距充满信心，毕竟在直伞全面应用的今天，从成本和效率方面考虑，这两种齿制是一个不可或缺的补充或选择，正在联系厂商打样，确实不容易。

along2004386 发表于 2010-8-2 14:45


登录/注册后可看大图

等距的我前年也做过，除了在某一个球截面内齿形是球面渐开线，其它截面齿形，变异较大。当齿数大于15齿后，齿形则发生畸变。
以上供along参考。

woodee

接触区控制


靠大齿轮的设计修正来实现。


如下图，未修正的大轮，典型的线接触：




设计修正后，可以得到希望的接触区。如下图：

ufohk

等角螺旋也是斜锥齿轮，这个齿轮应该能脱模

woodee

等角螺旋也是斜锥齿轮，这个齿轮应该能脱模
ufohk 发表于 2010-8-3 22:06


登录/注册后可看大图

等角螺旋不同于等距螺旋，要有一定的条件才能脱模。
譬如，楼上面多个图中的小轮，就不能脱模。

woodee

在装配位置精度不太高的场合，需要更多一点儿的修形。
看起来啮合区小了，实际应用中却效果良好：


登录/注册后可看大图
