滚齿加工求助

leochinese · 发表于 2010-5-24 18:25

不是机床有问题，就是工件没有压紧松了

王工 · 发表于 2010-5-24 20:57

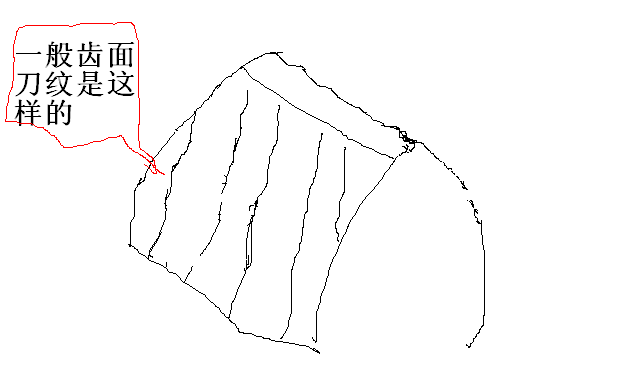

本帖最后由王工于 2010-5-24 21:21 编辑

回复 20# goodxxw

什么材料，冷却是什么，刀具是否锋利

only21g · 发表于 2010-5-25 10:21

可能是材料的原因，硬度有一点低，请问楼主齿轮的材料是什么？

goodxxw · 发表于 2010-5-25 10:23

材料是40cr

hero7338 · 发表于 2010-5-25 14:00

滚刀钝了或者修磨问题，材料正火时（一般调质钢不大可能出现这种问题）硬度没控制好（主要是偏软）；这两点是主要问题，至于说工件夹紧力不够，这个是次要的-----滚刀或者材料出问题时，工件夹得再紧也是白搭。

齿轮光泽 · 发表于 2010-5-28 20:37

认同10楼杨大侠的说法,材料太软了,如果40Cr调质到HB215度应该不会出现这种现像,如果整批毛胚只有这几件切齿有此现像估计是混材了,比较大可能是混了Q235了,按我的经验出现这种状况的毛胚硬度不会大于HB130度,如果产品要求不高,不想报废可改逆铣为顺铣,选用较小的轴向进给(0.6)增加一刀半精切,公法线留余量(0.5)精光估计可解决.为求证判断是否准确,如果方便的话建议你再检验毛胚硬度.

红色香蕉 · 发表于 2010-5-28 21:52

学习了，收益匪浅

机灵 · 发表于 2010-5-28 22:25

齿胚没有夹紧

雨田 · 发表于 2010-5-29 07:59

我比较赞同材料太软的意见，因为我也曾经遇见过类似的问题

王工 · 发表于 2010-5-30 22:24

我公司也有40Cr材料的齿轮，热处理调质硬度HRC26-31,没有遇到问题

账号		自动登录	找回密码
密码			注册

[滚齿] 滚齿加工求助
