只有4个齿的齿轮怎么设计的

lucky · 发表于 2009-12-16 16:05

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

大家来讨论讨论小齿数齿轮的设计吧

hesheya · 发表于 2009-12-17 12:18

是摆线的吧？

manjia_tju · 发表于 2009-12-17 19:51

渐开线圆柱齿数很少带来的问题就是根切和重合度降低，解决的方法：(1)很大的正变位，变位系数x=13/17；(2)很大的螺旋角斜齿轮(cosβ)^3=4/17；(3)采用非标准的大于20°压力角，这样的问题就是需要特殊的滚刀,使其根切在可以接受范围内。最好是前两者联合使用，且措施二相当与措施三有点相似。
弧齿锥齿轮就可以达到4个

wds73zyn · 发表于 2009-12-22 21:57

这个真长见识了!4个齿轮的?我现在是没有遇见过呢?少于13齿轮的我都没有见过!齿数太少的话就会根切.就算你再变位也没有.到最后你都把齿形变差了!你这是不一定是渐开线齿形的吗?

lengxiaodong · 发表于 2009-12-25 12:02

四齿小轴.pdf (246.09 KB, 下载次数: 101)

四个齿的齿轮很多啊，像多用途电动车后桥内的齿轮一级传动都用4、5、6齿的螺旋轴齿，国内的滚齿设备最少只能加工6个齿，国外的如小日本的机床能加工到最少4个齿，齿数多少主要是根据齿轮箱的传动比（减速比）及啮合中心距来设计的。

dongjingzhiji · 发表于 2010-1-6 16:15

本帖最后由 dongjingzhiji 于 2010-1-6 16:17 编辑

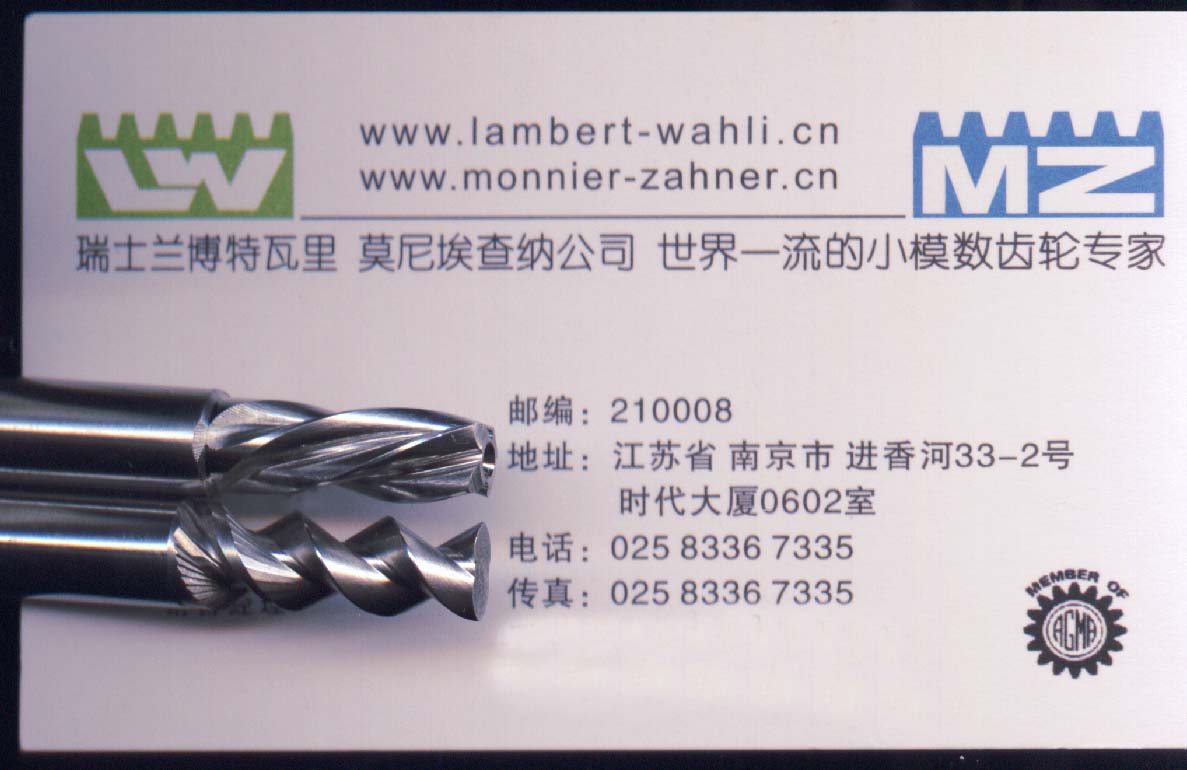

这就是4个齿的和2个齿的齿轴（不是蜗杆哦）

wangjunjtslhc · 发表于 2010-1-6 16:41

三个齿，四个齿经常见经常做，两个齿的还真的没见过，今天总算见识了。

dongjingzhiji · 发表于 2010-1-8 10:46

4个齿加工的录像（在影片中段）。
[wmv]http://player.youku.com/player.php/sid/XMTQ0MDU3Mjg4/v.swf[/wmv]

poxiangzi · 发表于 2010-1-8 14:48

上面的片子中是在滚齿吧？

hyding2004 · 发表于 2010-1-9 17:01

I think so this is ...
