自编GB、JIS、DIN、ANS、SEA、BS 花键计算程序（修正后）

mailtomfk · 发表于 2013-5-22 18:30

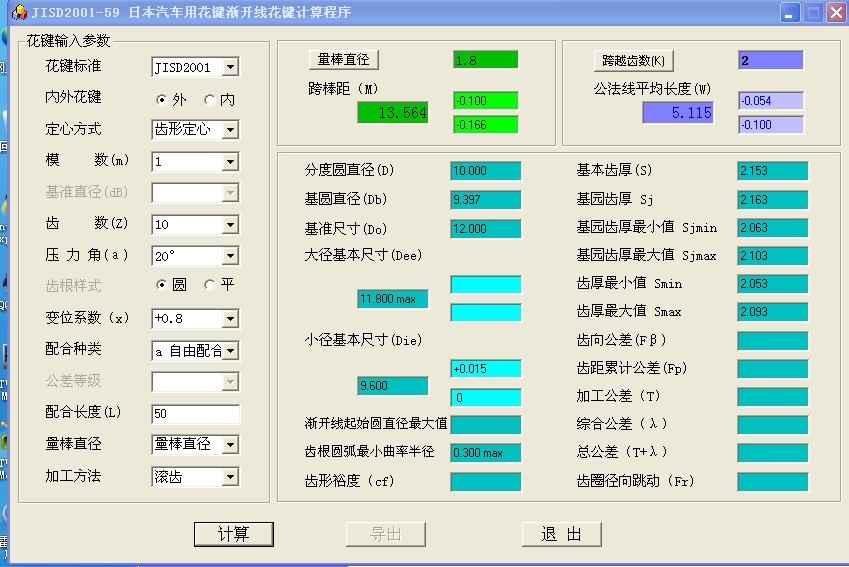

JIS D 2001 m1*NT10 a级配合跨齿厚应该是2T=5.115-0.053/-0.1，C级配合跨齿厚应该是2T=5.115+0.027/-0.002

YJXOL · 发表于 2013-5-22 13:01

本帖最后由 YJXOL 于 2013-5-22 13:37 编辑

syp24738839 发表于 2013-5-22 08:46

登录/注册后可看大图

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小 ...

收到！已修正。

1、修正DIN5480标准中的M值公差错误。
2、修正DIN5480标准中的量棒初选值过大错误。

渐开线花键2013.5.22.1220.rar (95.21 KB, 下载次数: 97)

YJXOL · 发表于 2013-5-22 12:54

syp24738839 发表于 2013-5-21 23:27

登录/注册后可看大图

谢谢楼主。我验算了一下，这已更改好。
楼主，请问一下，你是否有关于行星齿轮的设计程序？能否分享？谢 ...

不好意思，没有这方面的资料！

syp24738839 · 发表于 2013-5-22 11:14

刀疤五发表于 2013-5-22 10:42

登录/注册后可看大图

我也验证了一下,是不对的,还需修正.见下图.

修正后，请再次分享。谢谢

刀疤五 · 发表于 2013-5-22 10:42

syp24738839 发表于 2013-5-22 08:46

登录/注册后可看大图

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小 ...

我也验证了一下,是不对的,还需修正.见下图.

syp24738839 · 发表于 2013-5-22 08:46

楼主：我数了一个DIN5480 N90x2x30x44-8H的参数值，经过进一步的验算M值的上、下差与实际齿槽宽的最大/最小值是不相对应的。我个人认为是M值的上、下差出错了。楼主，你觉得呢

fuzhihui · 发表于 2013-5-22 08:38

syp24738839 发表于 2013-5-22 08:25

登录/注册后可看大图

楼主早上好，请问一下，DIN5482中的齿高变位量等同于变位系数嘛？而在DIN5480中，外花键齿高变位量是X1×M， ...

JIS2001内花键怎么是+0.025 公差不是0^-0.25吗。

syp24738839 · 发表于 2013-5-22 08:25

楼主早上好，请问一下，DIN5482中的齿高变位量等同于变位系数嘛？而在DIN5480中，外花键齿高变位量是X1×M，这之间有什么不同嘛？
DIN5482中，起始圆/终止圆直径怎么算不出来？等待你的回复，谢谢楼主

syp24738839 · 发表于 2013-5-21 23:27

YJXOL 发表于 2013-5-21 21:52

登录/注册后可看大图

此问题已修复！

谢谢楼主。我验算了一下，这已更改好。
楼主，请问一下，你是否有关于行星齿轮的设计程序？能否分享？谢谢！

YJXOL · 发表于 2013-5-21 21:52

本帖最后由 YJXOL 于 2013-5-21 22:30 编辑

syp24738839 发表于 2013-5-21 19:28

登录/注册后可看大图

新更新的DIN5480内花键棒间距有些不对，作用、实际齿槽宽也相应的不正确。

此问题已修复！

渐开线花键2013.5.21.2221.rar (95.29 KB, 下载次数: 138)

另外，于JISB2603以及E22-141正在编制。
