KS软件怎样设计这类似的齿形啮合？

飞翔新莞人家

各位大神，KS软件怎样设计这类似的齿形啮合？

求分享，谢谢！

13640236732

没有想象中的难。

zhoubo618

这是在什么模块下呢？

飞翔新莞人家

zhoubo618 发表于 2023-1-31 19:55
这是在什么模块下呢？

还没找到相应的模块。希望有懂的大神指点一，二？谢谢

飞翔新莞人家

13640236732 发表于 2023-1-31 18:24
没有想象中的难。

了解相应模块的大神都不觉得难，难的是不了解的人。所以，在这发出帮助请求。

michaelyang

没有想象中的难。

zhoubo618

michaelyang 发表于 2023-2-1 09:57
没有想象中的难。

请大神帮忙指点一下，万分感激！

hyfjy

抛砖引玉。这套组件是一套内外螺纹配合，属于梯型螺纹，也可以看成性于阿基米德螺旋的梯形螺纹吧，计算出轴向齿距，转换成相应的轴向模数，然后根据内外螺旋的不同齿厚，螺杆直接完成，螺母用另一个完成的螺杆进行布尔求减运算就可以得到了。
有不同意见的可以提出不同的模块使用，多条大路通罗马。

13640236732

hyfjy 发表于 2023-2-1 19:49
抛砖引玉。这套组件是一套内外螺纹配合，属于梯型螺纹，也可以看成性于阿基米德螺旋的梯形螺纹吧，计算出轴 ...

费老说得对，直接做一个螺旋角很大的圆柱齿轮，内齿直接用这个圆柱齿轮求差不就可以得到了？

hyfjy

13640236732 发表于 2023-2-1 19:52
费老说得对，直接做一个螺旋角很大的圆柱齿轮，内齿直接用这个圆柱齿轮求差不就可以得到了？

少齿数的齿轮轴向延长是属于渐开线螺杆，与阿基米德螺杆又是不一样的，要用阿基米德蜗杆的设计模块，把螺纹幅的相对应参数改成阿基米德蜗杆的参数，就可以利用现成的软件进行计算了。


我自己设计的计算蜗旋类零件的软件界面：


选择阿基米德蜗杆后的界面：


然后自己计算一下需要的参数是多少，然后填入计算计算，就自动输出螺杆了

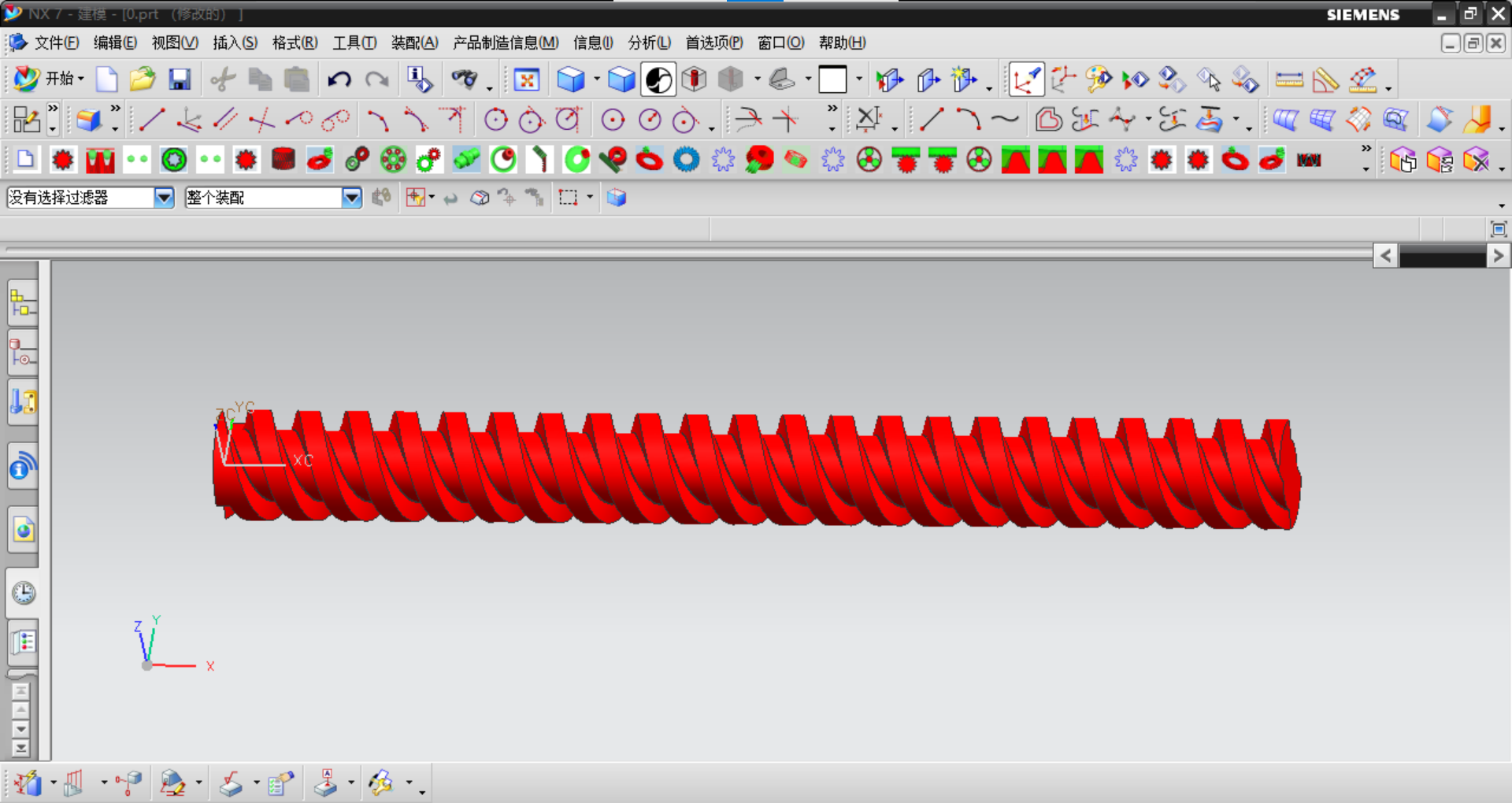

在UG软件中建模后的图像：



完成了这个零件后，根据螺母的大小径，和轴向齿厚（增加齿侧间隙，增大小径和大径以留下足够的间隙）再手工画一个套子进行布尔减运算，就得到了螺母二个图合在一起，就自动的装配完成了。
