轴交角90°斜齿轮齿条

zengxiaodong · 发表于 2023-1-30 10:24

蜗轮直齿条的啮合，轴交角接近90度，不设计成90度的目的是增加齿条宽度方向的接触范围，以免仅在齿条齿面中间接触（磨损）

竟然实现了8个齿同时线接触，因此强度应该是很高的！这种接触情形非常类似于直廓环面蜗杆所追求的理想情形，接触线与齿面相对滑动速度近乎垂直，卷入润滑油的效果无与伦比！

mrmrw · 发表于 2023-1-30 19:58

蜗杆齿条的啮合也是一种啮合方式，本质还是交错轴斜齿轮传动副，只是将一个齿轮变成蜗杆，一个变成齿条！

ks2022已经支持这种传动副的设计了。

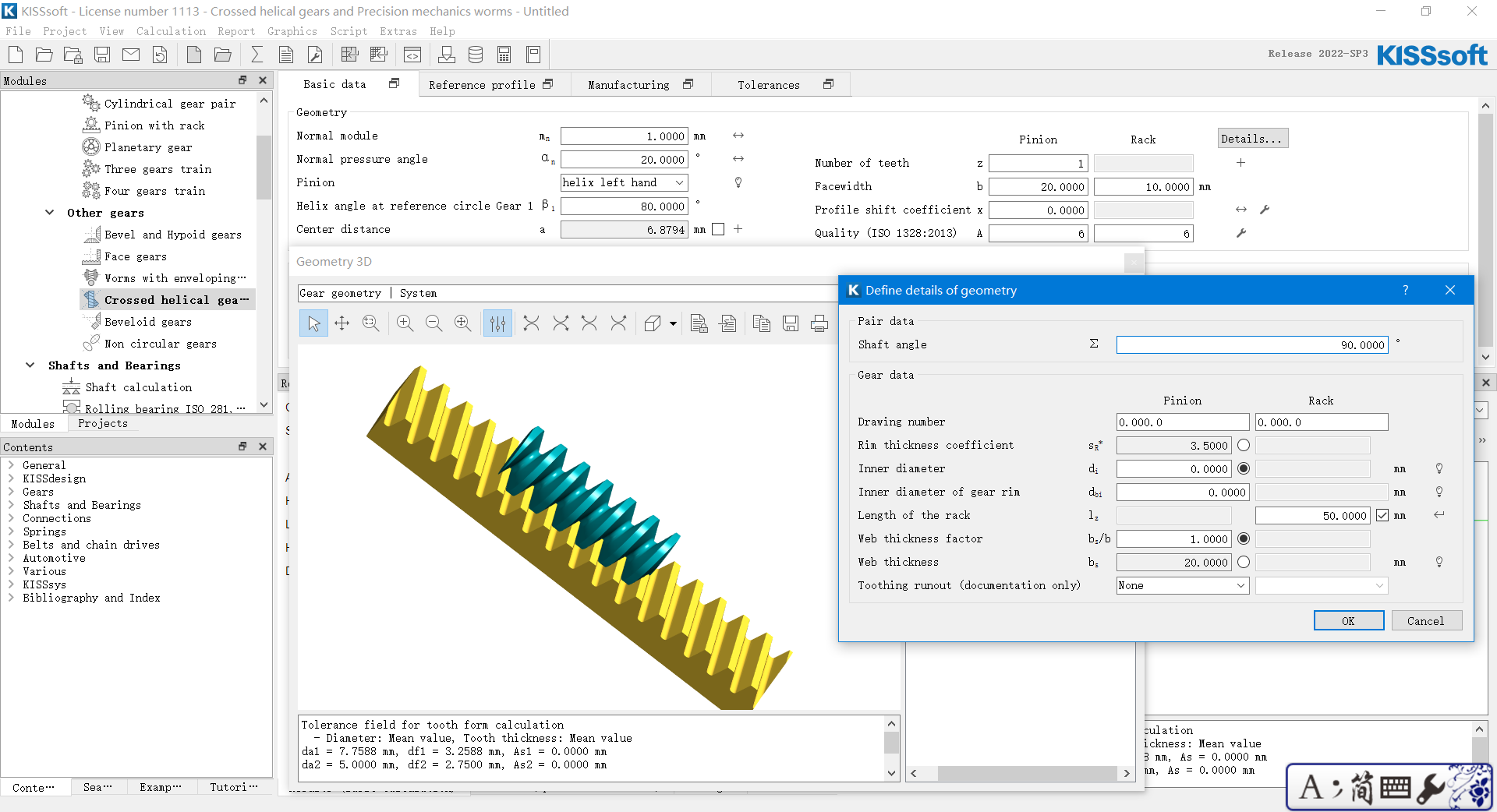

贴出图如下：

另外，ks还给出了这种齿轮副的滑动率曲线！
国内对交错轴斜齿轮副的滑动率分析很少，论文介绍的非常复杂，ks是使用当量齿轮的方式来计算滑动率，但是不知道这种方法的可靠性有多少了！

zengxiaodong · 发表于 2023-1-31 03:08

这样的比滑毫无意义，因为齿面相对滑动速度实际上反而非常大！

飞翔新莞人家 · 发表于 2023-1-31 11:21

mrmrw 发表于 2023-1-30 19:58
蜗杆齿条的啮合也是一种啮合方式，本质还是交错轴斜齿轮传动副，只是将一个齿轮变成蜗杆，一个变成齿条！
...

感谢马工的提示，2022KS还是很方便做出这种齿形设计。

飞翔新莞人家 · 发表于 2023-1-31 11:34

飞翔新莞人家发表于 2022-7-6 09:32

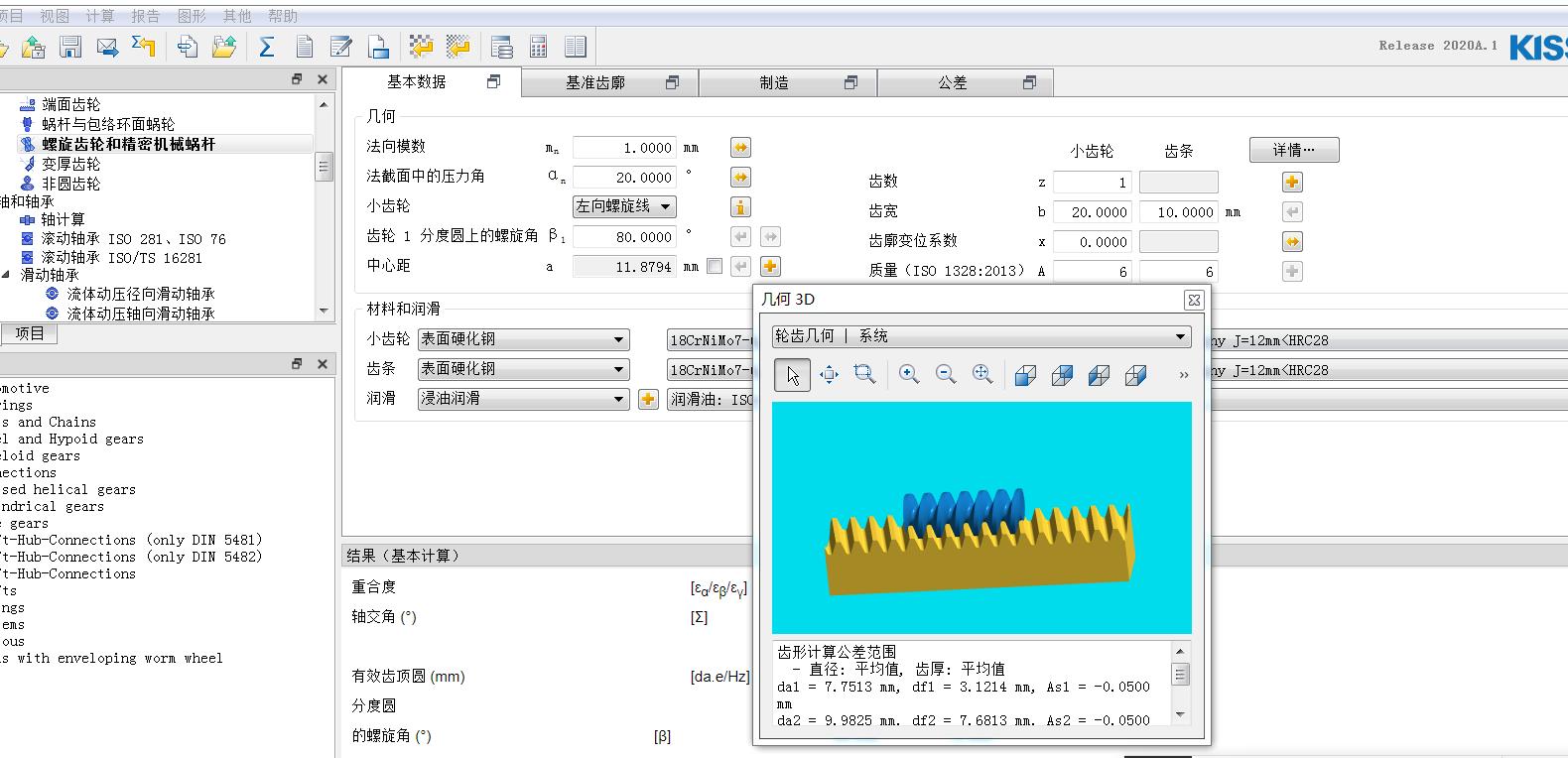

在KS软件上好像可以做，这是在KS的资料上找到的图片。
希望有大神能够分享这一神操作

2020版本KS也可以做出这类型的齿轮副

飞翔新莞人家 · 发表于 2023-1-31 12:22

mrmrw 发表于 2023-1-30 19:58
蜗杆齿条的啮合也是一种啮合方式，本质还是交错轴斜齿轮传动副，只是将一个齿轮变成蜗杆，一个变成齿条！
...

马工，新年好！

向你请教，有没有使用KS做出过类似图片中的齿形啮合图？求分享，谢谢！

zengxiaodong · 发表于 2023-2-2 00:44

其实楼上微信图片已经说明了如何建模：

1、基于圆柱齿轮建模
也就是用最普通的圆柱齿轮副模块

2、外齿轮与内齿轮有相同的齿数
也就是外齿轮齿数为正，内齿轮齿数为负。例如1和-1、2和-2等等

3、既然提示中心距不能为零
那我就给中心距输入一个比公差还小一个数量级的正数，例如0.001或者0.0001

4、内齿轮插齿刀齿数太少
那我就不用插齿法加工，修改内齿轮的加工方式

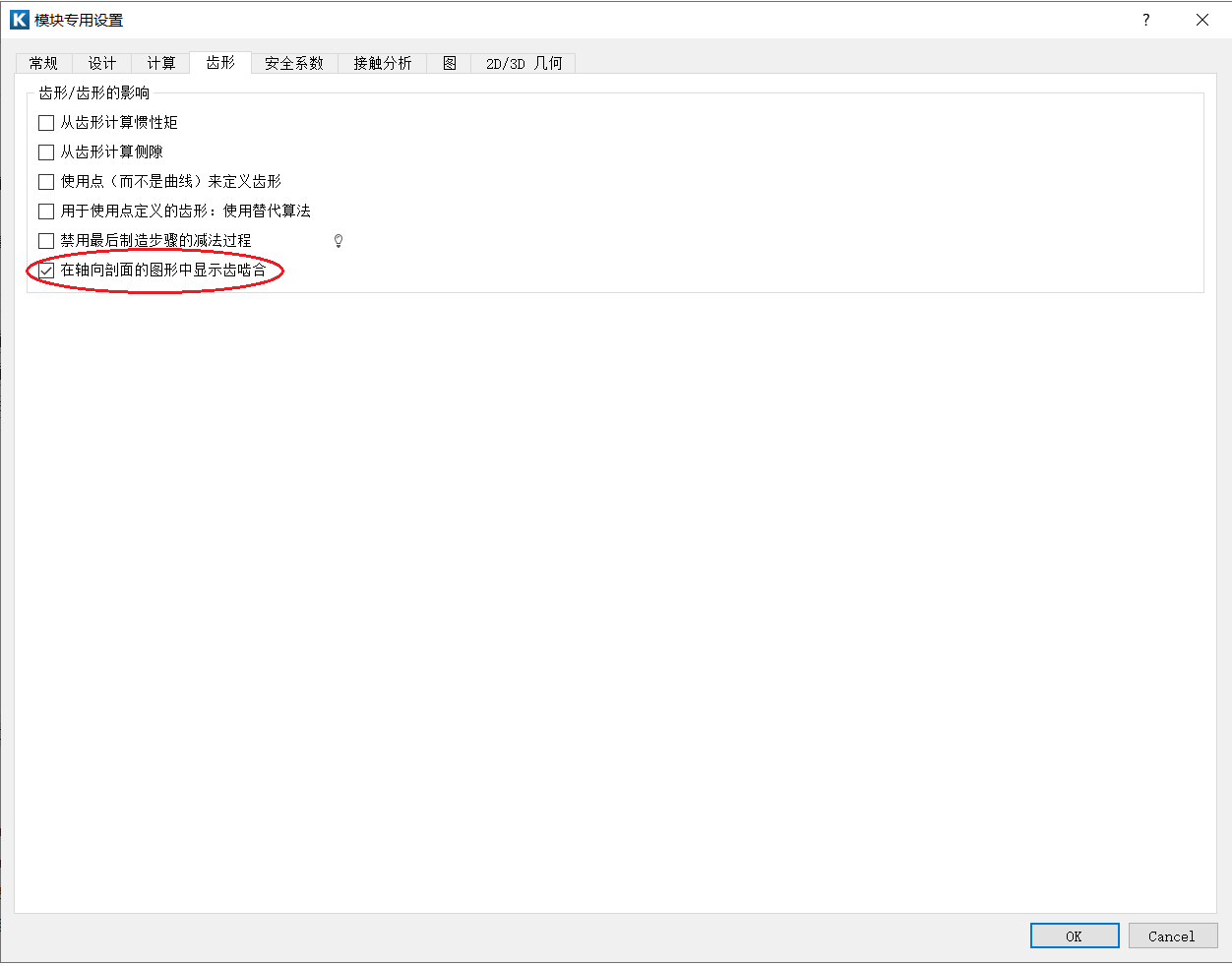

5、齿形标签要打开
那我就打开齿形计算标签，并进行齿形计算


zengxiaodong · 发表于 2023-2-2 09:12

zengxiaodong · 发表于 2023-2-2 09:14

zengxiaodong · 发表于 2023-2-2 09:16

轴向啮合图

端面啮合图

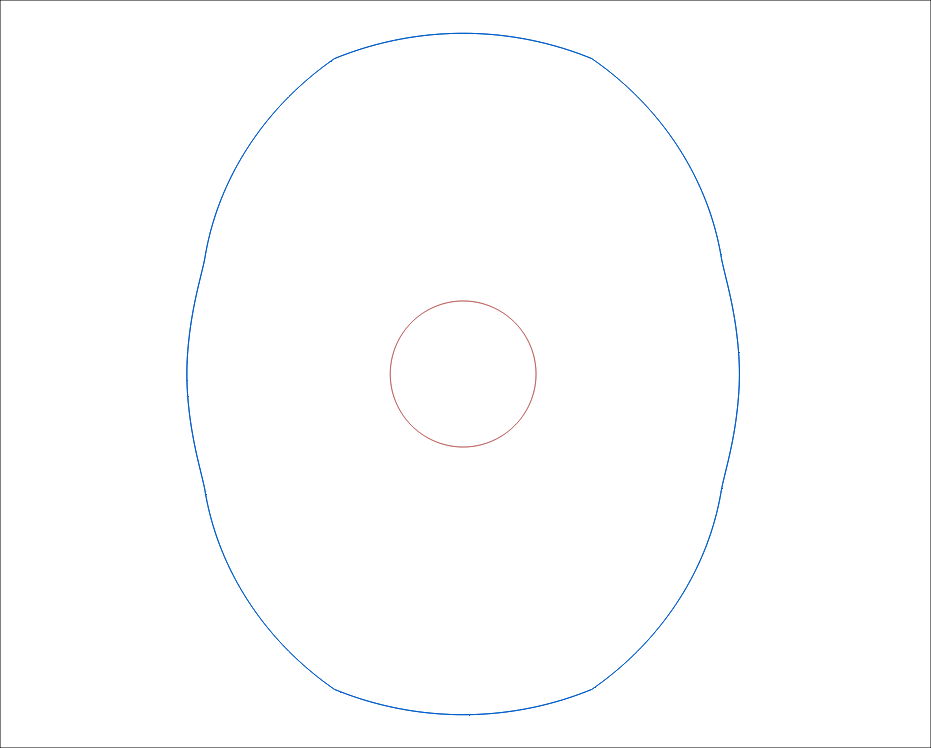

螺杆端面齿形
