《复合齿轮泵基本理论》、《转子泵的设计理论》

[复制链接]
发表于 2022-1-10 15:10 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
复合齿轮泵基本理论

复合齿轮泵基本理论(栾振辉).pdf (2.36 MB, 下载次数: 152)


发表于 2022-1-10 16:45 | 显示全部楼层
谢谢楼主!
 楼主| 发表于 2022-1-11 10:37 | 显示全部楼层
1楼图片这本书没找到PDF电子版,我只有纸质版

 楼主| 发表于 2022-1-11 13:35 | 显示全部楼层
pumplinx是simerics公司开发的一款计算流体动力学CFD的工具,通俗的说就是一款cfd仿真软件,其软件核心部分是一个功能强大的CFD求解器,能够求解可压缩,不可压缩流体流动,传热,传质,湍流,空化等物理现象,可以准确高效的完成网格划分、模型设置计算以及后处理等工作。而对于液体系统,pumplinx专有的空化模块可以准确地模拟蒸气,游离气体和液体的可压缩性,以使的性能,压力脉动,以及气蚀损伤的分析。
与以前的版本相比,pumplinx 4.6.0提供了全新功能,添加了三个新的物理模块:多组分混合,多相和辐射。与现有的物种模块相比,多组分为流体中的多种物质的运输提供了更严格的解决方案,并且多相模块提供了模拟两种或更多不同相的不混溶流体(即气体或液体)和相关的自由流体的能力。使用流体体积(VOF)之间的表面。新的辐射模块提供了模拟表面到表面辐射的热传递的能力,欢迎免费下载体验。

PumpLinx4.0破解版下载_Simerics PumpLinx4.0.pdf (1.46 MB, 下载次数: 27)

pumplinx简介.pdf (833.17 KB, 下载次数: 17)
 楼主| 发表于 2022-1-11 13:41 | 显示全部楼层
螺杆压缩机设计软件PDM Analysis SCORG 5.1 可在下面附件末尾提供的百度网盘下载

PDM Analysis SCORG 5.pdf (201.03 KB, 下载次数: 37)
 楼主| 发表于 2022-1-11 14:35 | 显示全部楼层
simerics pumplinx破解版是美国Simerics公司专门针对各类泵的水力学模拟计算开发的CFD(计算流体力学)软件;本站提供pumplinx4.0破解版下载已经破解该软件力求为工程师设计泵类提供快速可靠的结果。
pumplinx4.0破解版简介:
Simerics公司发布了更新PumpLinx 4.0,是一款三维计算流体动力学(CFD)工具,可为流体泵,电机,压缩机,涡轮机,阀门和完整流体系统的分析和性能预测提供准确的虚拟测试 具有旋转/滑动部件。 对于液体系统,PumpLinx专有的气蚀模块可以精确地模拟蒸汽,自由气体和液体的压缩性,从而能够分析性能,压力波动和气穴损伤。
pumplinx4.0功能特点:
综合物理
流动,湍流,共轭热传递,通气,气蚀,粒子
- 准确的预测
与整个工作范围内的测试数据具有良好的相关性
- 快速创建模型,甚至更快的模拟速度
从CAD到Simulation不到一个小时,<15分钟。 用于稳态结果
- 能够将复杂的细节模拟到微观尺度
准确模拟漏气间隙,尖端间隙,平衡孔等Simerics公司开发,销售和支持CAE软件,用于流体泵,阀门,压缩机,电机和系统的虚拟仿真和测试。 Simerics专注于提供工具,允许制造商降低昂贵的硬件测试,并为其产品提供独特的见解。 Simerics成立于2005年,提供最新的仿真技术的优势。 Simerics提供两种最先进的CAE工具:Simerics MP和PumpLinx,可在流体组件和系统中提供流量,传热,压力和空化的严格和可靠的模拟。 Simerics MP适用于多用途应用,PumpLinx特别适用于分析泵,阀门,电机,压缩机以及具有旋转或滑动部件的其他流体设备。
PumpLinx4.0新功能:
一、新增或完善的模板:
1、外啮合齿轮泵模板:可完成斜齿式的外啮合齿轮泵转子部分网格划分,支持不对称间隙的网格构建。
2、内啮合齿轮泵模板:可完成斜齿式的内啮合齿轮泵转子部分网格划分,支持不对称间隙的网格构建。
3、变排量滑片泵模板:完善直线式变排量滑片泵模板求解功能,可考虑直线式变排量滑片泵滑块部分的摩擦力影响。可考虑叶片顶部的圆形轮廓,以及非圆形式的滑片泵转子网格的生成。
4、螺杆泵/压缩机模板:新增双螺杆泵/压缩机模板,与专业螺杆机械CFD前处理软件SCORG软件联合,利用SCORG输出的高质量网格,可自动设置螺杆泵/压缩机的复杂动网格,快速实现双螺杆泵/压缩机的CFD模拟。
5、完善活塞式压缩机模板应用:可考虑活塞式压缩机的模板网格划分、动网格设置以及进排气阀片的匹配作用。
二、新增或完善的物理模型:
1、新增多相流分析模型,可完成两相或两相以上的自由液面相关的仿真分析,如齿轮箱甩油,泵的自吸,毛细现象、液环泵仿真、船体自由液面仿真等。
2、新增多组分混合模型,可更好地解决传质问题的分析,考虑混合后包括密度在内物性的变化,以及各组分之间的相互作用关系,如半导体制造业多种气体混合后的传热传质问题的分析。
3、新增面对面辐射模型,可进行由于表面热辐射引起的热流场仿真,分析由于表面热辐射作用对流场产生的热效应。
4、新增壁面函数模型,在标准壁面函数的基础上新增Nonequilibrium Wall Function和Unified Wall Function模型。
5、新增柔性壁边界条件。
6、新增周期性边界条件。
7、新增非牛顿流体模型,如Bingham模型和Herschel-Bulkley模型等。
8、新增等熵气体模型。
9、集成Nist数据库功能,可模拟真实气体影响,如考虑压缩机内制冷剂的真实气体效应等。
三、网格/几何处理功能的改进:
1、新增网格参数存储功能:网格构建过程中所有相关参数均可存储,可更便捷地进行网格修正。例如更改某一模型的网格参数后,相关的参数、模型、动网格以及交互面信息等自动更新,无需重复操作。
2、几何/网格功能的配合功能:对于同一类型的模型,在完成一次求解后,可将同一类型的不同几何模型输入,只需将几何面命名与原模型一致,则只需要简单的几部网格划分,即可启动计算,相关的边界条件,参数及模型设置,交互面信息等均会自动更新。对于优化设计阶段十分适合。
3、对于任意运动机械模板,均可考虑不对称间隙泄露的仿真分析。
四、后处理及其他功能主要改进:
1、交互面创建后可以被修改。
2、允许用户指定单位制。
3、允许在X-Y Plot窗口中添加第二坐标系。
4、允许在软件中对计算结果进行处理,如积分,求和或做相关计算处理等。
5、大幅增强了用户自定义表达式的功能,其中包括:增加了矢量数据类型及相关计算,增加了积分/求平均的功能,可以调用更多的数据,并且可以在后处理中显示用户自定义的变量。


 楼主| 发表于 2022-1-11 14:45 | 显示全部楼层
基于Pumplinx的齿轮泵内部流场仿真.pdf (1.72 MB, 下载次数: 25)
 楼主| 发表于 2022-1-11 15:28 | 显示全部楼层

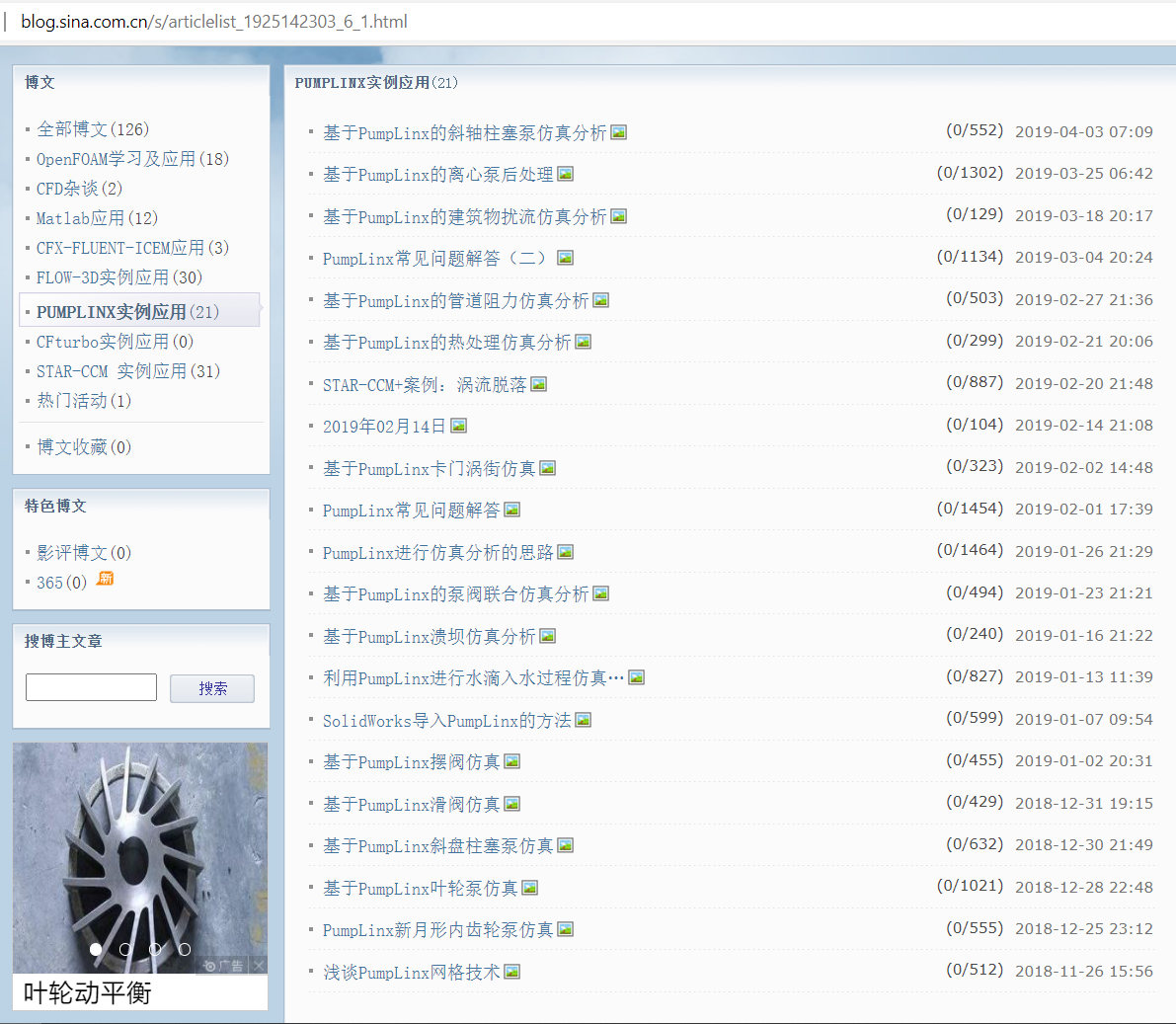

http://blog.sina.com.cn/s/articlelist_1925142303_6_1.html





PumpLinx新月形内齿轮泵仿真_有限猿仿真_新浪博客.pdf (928.19 KB, 下载次数: 18)
发表于 2022-1-12 09:49 | 显示全部楼层
厉害厉害
 楼主| 发表于 2022-1-12 11:15 | 显示全部楼层

转子泵的设计理论.rar (17.94 MB, 下载次数: 247)
