楼主: zengxiaodong
收起左侧

超高清晰度NOK油封样本

[复制链接]
 楼主| 发表于 2021-8-7 10:00 | 显示全部楼层

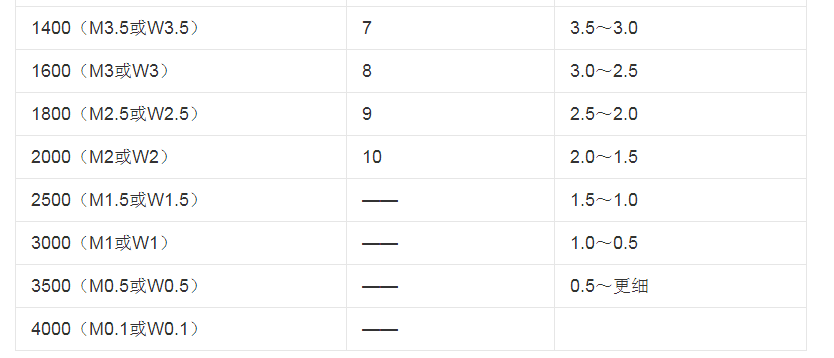

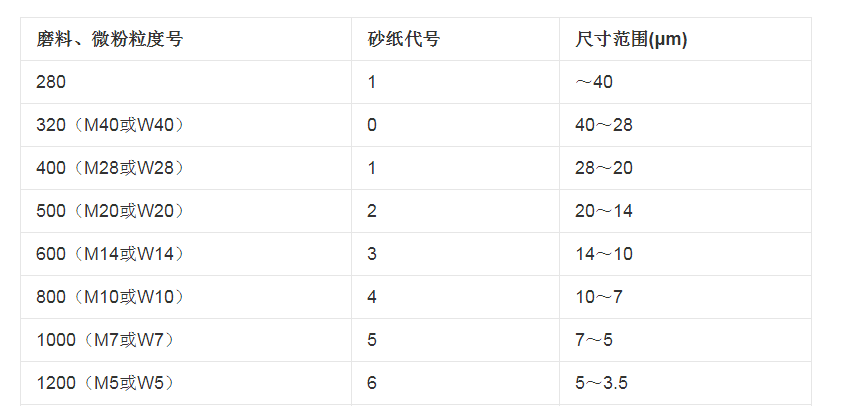

金相砂纸不等于金刚砂纸!



 楼主| 发表于 2021-8-14 10:15 | 显示全部楼层
豪克能在减速机行业的应用--2017.06.21--初稿.pdf (4.32 MB, 下载次数: 26)
 楼主| 发表于 2021-8-14 10:20 | 显示全部楼层
这个豪在本论坛发了不少帖子,但是轴表面硬度不能超过HRC60,这对于渗碳淬火的轴表面有点不适应。

另外,油封对偶的轴表面,不光是光洁度应该在Ra0.1~0.32微米之间,而且要还要有恰当的表面纹路,因此即使镀硬铬的轴表面,仍建议进行磨具无轴向移动的打磨!
 楼主| 发表于 2021-8-15 17:09 | 显示全部楼层

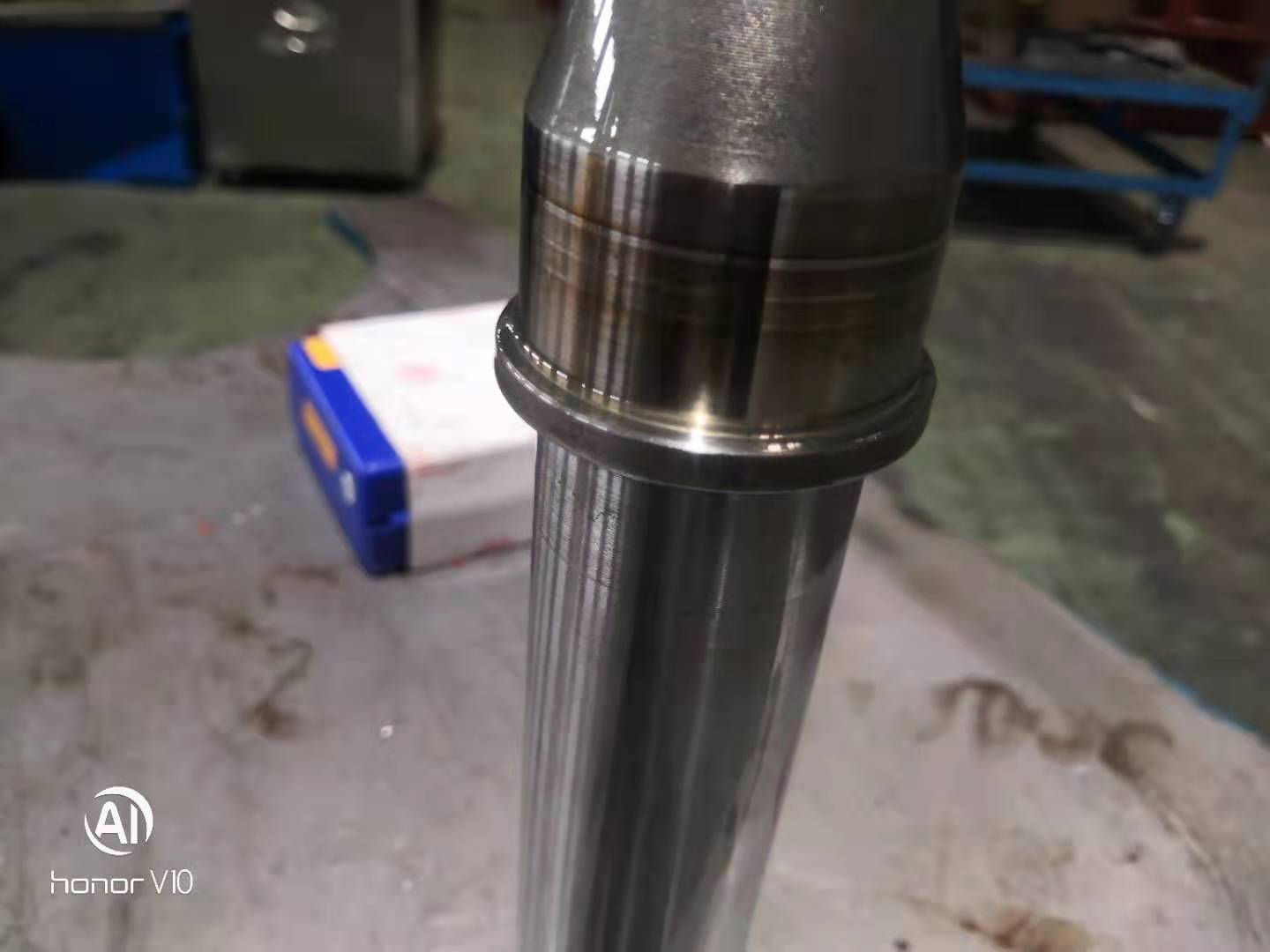

油封部位轴表面磨损

 楼主| 发表于 2021-8-16 09:51 | 显示全部楼层
磨削光洁度Ra0.8微米,肉眼可见纹路明显,这是漏油的根源。


 楼主| 发表于 2021-8-16 09:55 | 显示全部楼层
油封唇口未见明显磨损,但是颜色变了,变成了黑色




 楼主| 发表于 2021-8-16 11:33 | 显示全部楼层

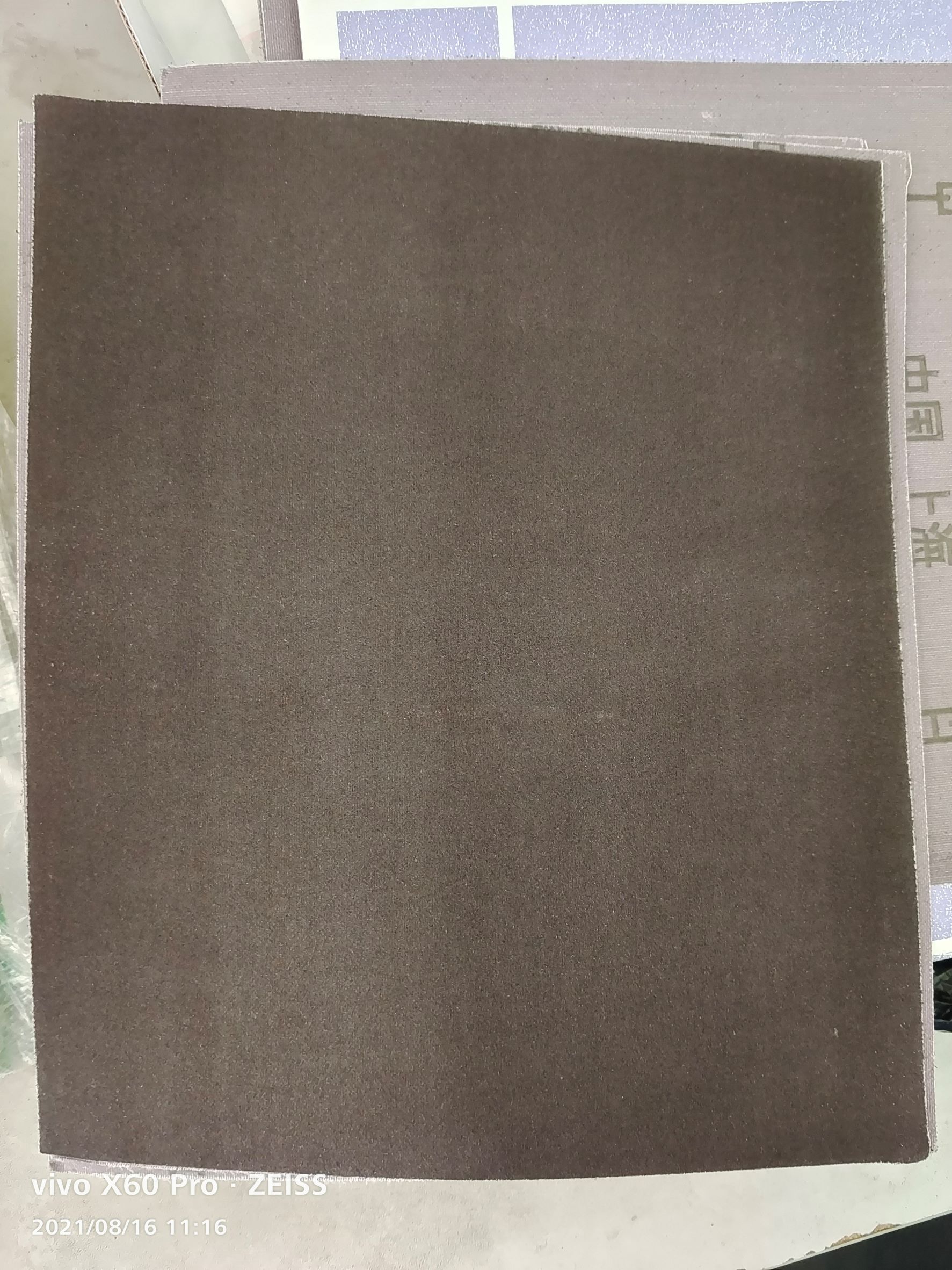

买来了240#金刚砂纸




 楼主| 发表于 2021-8-16 16:46 | 显示全部楼层
打磨好的轴


 楼主| 发表于 2021-8-23 09:57 | 显示全部楼层
轴表面仔细打磨到位以后,油封的不漏油寿命可以显著延长,延长高达几十倍以上!!!
发表于 2021-8-23 12:57 | 显示全部楼层
多谢楼主分享,收藏一下!!!!
